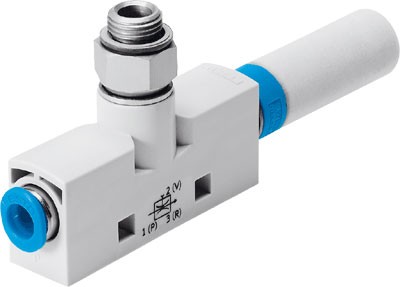

» VN-05-H-T3-PQ2-VQ2-RO1-M
|
Описание товара - VN-05-H-T3-PQ2-VQ2-RO1-M
| Условный
проход, сопло Лаваля |
0,45
mm |
| Монтажный
шаг |
14
mm |
| Конструкция,
глушитель |
открыт |
| Положение
при монтаже |
Любое |
| Характеристика
эжектора |
Высокий
вакуум
Стандарт |
| Ручное
дублирование |
Толкающий |
| Встроенная
функция |
Электрический
вкл./выкл. Клапан |
| Тип
конструкции |
Т-образный |
| Функция
распределителя |
2/2 |
| Рабочее
давление для макс. скорости всасывания |
3
bar |
| Рабочее
давление |
2 ... 8
bar |
| Рабочее
давление для макс. вакуума |
4,9
bar |
| Макс.
вакуум |
92
% |
| Номинальное
рабочее давление |
6
bar |
| Maкс.
скорость всасывания относительно атмосферного давления |
7,2
l/min |
| Продолжительность
вентиляции при номинальном рабочем давлении |
3,9
s |
| Диапазон
рабочего напряжения DC |
21,6 ...
26,4 V |
| Рабочий
цикл |
100% |
| Рабочая
среда |
Сжатый
воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по
рабочей среде |
Работа на
воздухе с маслом невозможна |
| Классификация
сопротивления коррозии CRC |
1 |
| Температура
рабочей среды |
0 ... 50
°C |
| Класс
защиты |
IP40 |
| Температура
окружающей среды |
0 ... 50
°C |
| Вес
продукта |
60
g |
| Электрическое
подключение |
Разъем |
| Тип
крепления |
со
сквозным отверстием
с верхней рейкой |
| Пневматическое
присоединение, канал 1 |
QS-6 |
| Пневматическое
присоединение, канал 3 |
Открытый
глушитель |
| Подключение
вакуума |
QS-6 |
| Замечания
по материалу |
Не
содержит медь и тефлон |
| Материал
уплотнения |
NBR |
| Информация о
материале, коллекторное сопло |
POM |
| Материал
корпуса |
PA с
армированием
РОМ с армированием |
| Информация о
материале, струйное сопло |
Алюминиевый
сплав |
