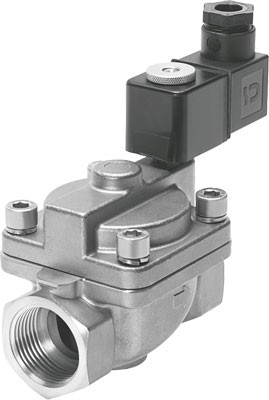

VZWM-L-M22C-G1-F5-R1

Описание товара - VZWM-L-M22C-G1-F5-R1

Тип конструкции  Седельный клапан диафрагменным уплотнением
Тип управления  электрический
Тип уплотнения  мягкий
Положение при монтаже  Предпочтительно вертикальный
Тип крепления  Монтаж в линию
Присоединие запорного клапана  G1
Электрическое подключение  Электромагнитная катушка типа MH (заказывается отдельно)
Условный проход  25 mm
Функция распределителя  2/2 Н.З., одностороннего действия
Направление потока  Нереверсивное
Рабочее давление для клапана при жидкой среде  0,5 ... 6 bar
Рабочее давление для клапана при газообразной среде  0,5 ... 10 bar
Перепад давления  0,5 bar
Выхлоп  не дросселируемый
Тип сброса  Воздушная пружина
Тип пилотного управления  С пилотным управлением
Рабочая среда  Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные газы
Вода
Нейтральные жидкости
Макс. вязкость  22 mm2/s
Температура рабочей среды  -10 ... 60 °C
Температура жидкой среды  5 ... 50 °C
Температура окружающей среды  -10 ... 60 °C
Расход Kv  10,7 m3/h
Стандартный номинальный расход  11.700 l/min
Время включения  15 ms
Время включения при жидкой среде  300 ms
Время выключения  12 ms
Время выключения при жидкой среде  950 ms
значение b  0,57
значение С  41 l/sbar
Замечания по материалу  Содержит PWIS вещества
Материал корпуса  Отливка из нержавеющей стали
Номер материала корпуса  1.4581
Материал уплотнения  NBR
Информация о материале, труба клапана  Легированная сталь
Вес продукта  1.100 g
Обозначение CE (см. заявление о соответствии)  в соответствии с директивой EU руководством по устройству
Классификация сопротивления коррозии CRC
Макс. момент затяжки болтов крышки  30 Nm
Mакс. момент затяжки, присоединительная резьба  350 Nm
Макс. момент затяжки крепления катушки  2 Nm
Примечание по рабочей среде  Требуется работа со смазкой.
