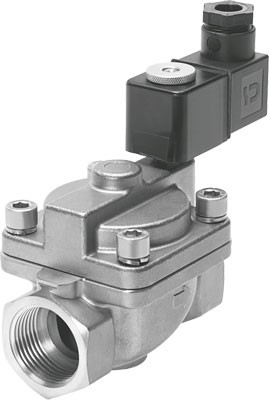

Описание товара - VZWM-L-M22C-G38-F4
| Тип
конструкции |
Седельный
клапан диафрагменным уплотнением |
| Тип
управления |
электрический |
| Тип
уплотнения |
мягкий |
| Положение
при монтаже |
Предпочтительно
вертикальный |
| Тип
крепления |
Монтаж в
линию |
| Присоединие
запорного клапана |
G3/8 |
| Электрическое
подключение |
Электромагнитная
катушка типа MD (заказывается отдельно) |
| Условный
проход |
13,5
mm |
| Функция
распределителя |
2/2 Н.З.,
одностороннего действия |
| Направление
потока |
Нереверсивное |
| Рабочее
давление для клапана при жидкой среде |
0,5 ... 6
bar |
| Рабочее
давление для клапана при газообразной среде |
0,5 ...
10 bar |
| Перепад
давления |
0,5
bar |
| Выхлоп |
не
дросселируемый |
| Тип
сброса |
Воздушная
пружина |
| Тип
пилотного управления |
С
пилотным управлением |
| Рабочая
среда |
Сжатый
воздух в соответствии с ISO8573-1:2010 [7:4:4]
Инертные
газы
Вода
Нейтральные жидкости |
| Макс.
вязкость |
22
mm2/s |
| Температура
рабочей среды |
-10 ...
60 °C |
| Температура
жидкой среды |
5 ... 50
°C |
| Температура
окружающей среды |
-10 ...
60 °C |
| Расход
Kv |
2
m3/h |
| Стандартный
номинальный расход |
2.100
l/min |
| Время
включения |
8
ms |
| Время
включения при жидкой среде |
110
ms |
| Время
выключения |
10
ms |
| Время
выключения при жидкой среде |
210
ms |
| значение
b |
0,35 |
| значение
С |
8,8
l/sbar |
| Замечания
по материалу |
Содержит
PWIS вещества |
| Материал
корпуса |
Латунь |
| Номер
материала корпуса |
2.0402 |
| Материал
уплотнения |
NBR |
| Информация о
материале, труба клапана |
Легированная
сталь |
| Вес
продукта |
480
g |
| Классификация
сопротивления коррозии CRC |
1 |
| Макс.
момент затяжки болтов крышки |
20
Nm |
| Mакс.
момент затяжки, присоединительная резьба |
60
Nm |
| Макс.
момент затяжки крепления катушки |
0,5
Nm |
| Примечание по
рабочей среде |
Требуется
работа со смазкой |
