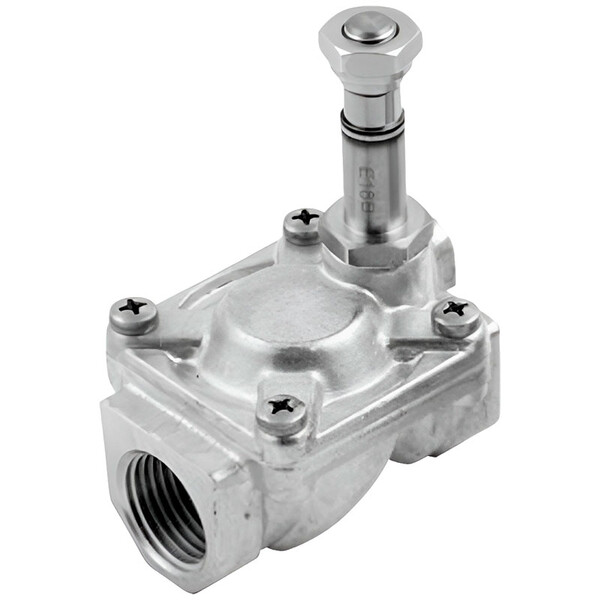

Электромагнитный клапан Metal Work W0910200005
Задать вопрос в MAX
Кратко о товаре:
Электромагнитный клапан Metal Work W0910200005 — серии EV-FLUID, тип клапана: 2/2, Нормально закрытый. Подключение: G3/4. МАХ. давление: 25 бар, разница давлений: 0,15 ÷ 13 бар, катушка заказывается отдельно.
Описание и характеристики
Электромагнитный клапан Metal Work W0910200005 – это электромагнитный (соленоидный) клапан с сервоприводом от производителя Metal Work серии EV-FLUID. Устройство предназначено для автоматического управления потоком нейтральных или слабоагрессивных жидких и газообразных сред (вода, воздух, масло и др.). Основное присоединение – G3/4.
Клапан выполняет функцию 2/2, Нормально закрытый (2/2 – два порта, два положения). Рабочее давление – 0,15 ÷ 25 бар (зависит от типоразмера, см. таблицу), перепад давления – 0,15 ÷ 13 бар. Температура среды – -10°C ÷ 90°C. Рабочая среда – Среды, совместимые по таблице стойкости с материалами корпуса и уплотнений. Материал корпуса – Латунь, материал уплотнения (мембраны) – NBR.
Клапан имеет сервоприводную конструкцию: давление жидкости помогает открывать или закрывать основную тарелку, что позволяет управлять большими расходами при небольшой мощности катушки. Положение при монтаже – Любое. Наличие на складе: По запросу. Внимание: катушка приобретается отдельно (не входит в комплект поставки).
Ключевые параметры
| Параметр | Значение | Комментарий | |
|---|---|---|---|
| Производитель | Metal Work | Оригинальное оборудование Metal Work. Гарантия и техподдержка. | |
| Серия | EV-FLUID | Широкая линейка электромагнитных клапанов с сервоприводом. | |
| Функция | 2/2, Нормально закрытый | В обесточенном состоянии клапан закрыт. При подаче питания открывается. | |
| Присоединение | G3/4 | Резьба BSP (G). Возможно исполнение NPT по запросу. | |
| Максимальное давление | 25 бар | Указано для жидкости. Для пара давление снижается до 2,5 бар. | |
| Минимальный перепад давления | 0,15 ÷ 13 бар | Необходим для надёжного срабатывания сервопривода. | |
| Рабочая температура | -10°C ÷ 90°C | Зависит от материала уплотнения: NBR до +90°C, EPDM/FKM до +140°C. | |
| Материал корпуса | Латунь | Латунь – для нейтральных и слабоагрессивных сред. | |
| Материал уплотнения (мембраны) | NBR | NBR – для воды, воздуха, масел при -10…+90°C. | |
| Напряжение катушки | катушка заказывается отдельно | Катушка не входит в комплект. Выбирается отдельно (AC/DC, 12-220 В). |
Преимущества клапанов серии EV‑FLUID
- Сервоприводная конструкция – давление среды помогает переключению, что позволяет управлять большими расходами при малом энергопотреблении.
- Широкий выбор уплотнений – NBR, EPDM, FKM для работы с разными средами и температурами.
- Компактный корпус – латунь или нержавеющая сталь (устойчивость к коррозии).
- Надёжность – рассчитаны на частоту срабатывания до 2 Гц.
- Гибкость монтажа – положение любое (рекомендуется катушкой вверх).
Области применения
- Системы водоснабжения, орошения, пожаротушения.
- Пневматические и гидравлические системы управления.
- Оборудование для дозирования и смешивания жидкостей.
- Промышленные установки с нейтральными и слабоагрессивными средами.
- Паровые системы (при использовании EPDM-уплотнений).
Для заказа уточняйте тип катушки (напряжение, мощность, степень защиты IP65) и совместимость с рабочей средой по таблицам стойкости материалов.
Характеристики
- Производитель: Metal Work
- Артикул: W0910200005
- Функция: Электромагнитный клапан Metal Work
- Серия клапана: EV-FLUID
- Конструкция клапана: Резьбовой корпус, с сервоприводом
- Тип клапана: 2/2, Нормально закрытый
- Присоединение: G3/4
- Максимальное давление: 25 бар
- Разница давлений: 0,15 ÷ 13 бар
- Напряжение катушки: катушка заказывается отдельно
- Рабочая температура: -10°C ÷ 90°C
- Рабочая среда: Среды, совместимые по таблице стойкости с материалами корпуса и уплотнений
- Материал корпуса: Латунь
- Материал мембраны: NBR
- Положение при монтаже: Любое
Документация
Электромагнитный клапан Metal Work W0910200005 — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для Электромагнитный клапан Metal Work W0910200005
Сервоприводный принцип действия: Данный клапан использует перепад давления среды для открытия/закрытия основной тарелки. Для надёжной работы требуется минимальный перепад давления 0,15 ÷ 13 бар. При работе с вязкими жидкостями (вязкость >25 cSt) время срабатывания может увеличиться – уточняйте у производителя.
Выбор материала уплотнения: Установлено уплотнение NBR. Если рабочая среда агрессивна или температура отличается от указанной, необходимо подобрать другой материал. NBR подходит для нефтепродуктов, воды, воздуха при -10…+90°C. EPDM – для воды, пара, слабых щелочей/кислот до +140°C. FKM – для агрессивных химикатов, топлив, масел при высоких температурах.
Катушка и электрическое подключение: Клапан поставляется без катушки. Подходящие катушки – типы 2,3,4,5 (см. каталог Metal Work). Доступны напряжения 12/24 V DC (6,5–10 Вт) и 24/110/220 V AC (8–15 ВА). Рекомендуемая степень защиты – IP65 (с разъёмом). Момент затяжки гайки катушки – 1,5 Н·м. При работе в агрессивной среде используйте катушки класса изоляции H (до +80°C).
Монтаж и эксплуатация: Положение при монтаже – Любое, но предпочтительно устанавливать клапан с катушкой вертикально вверх. Перед клапаном рекомендуется устанавливать фильтр (≤0,5 мм) для предотвращения засорения пилотных каналов. Не превышайте максимальное давление (25 бар) и температуру (-10°C ÷ 90°C). Для пара максимальное давление снижается до 2,5 бар.
Типичные ошибки:
- Отсутствие минимального перепада давления – клапан не сработает или будет вибрировать.
- Использование неподходящего материала уплотнения (например, NBR с горячей водой) – быстрое разрушение мембраны.
- Применение без фильтра – засорение пилотных каналов.
- Перегрев катушки из-за длительного включения (для AC катушек) – используйте катушки с соответствующим классом изоляции.
Обслуживание: Периодически проверяйте герметичность соединений и состояние уплотнений. При замедлении срабатывания или утечках замените ремкомплект (диафрагму и уплотнения). Рекомендуется проводить профилактический осмотр каждые 12 месяцев, в агрессивных средах – чаще.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём особенность клапанов с сервоприводом?
В сервоприводных клапанах давление самой среды помогает открывать или закрывать основную тарелку. Благодаря этому можно управлять большими расходами при сравнительно небольшой мощности катушки. Однако для надёжного срабатывания требуется минимальный перепад давления (обычно 0,15 бар).
❯ 2. Почему катушка продаётся отдельно и как её выбрать?
Катушка не входит в комплект, чтобы вы могли подобрать её под ваше напряжение и условия эксплуатации. Для серии EV‑FLUID используются катушки типов 2,3,4,5 (мощность: DC 6,5–10 Вт, AC 8–15 ВА). Напряжения: 12/24 V DC, 24/110/220 V AC 50/60 Гц. Для агрессивной среды и высоких температур выбирайте катушки класса изоляции H.
❯ 3. Какой материал уплотнения лучше для моей среды?
NBR – универсален для воды, сжатого воздуха, минеральных масел при -10…+90°C. EPDM – для горячей воды, пара, слабых кислот и щелочей, до +140°C. FKM (Viton) – для агрессивных химических сред, топлив, масел, до +140°C. Всегда сверяйтесь с таблицей химической стойкости производителя.
❯ 4. Можно ли использовать клапан с паром?
Да, но только с уплотнениями EPDM (до +140°C). При этом максимальное давление для пара снижается до 2,5 бар. Обязательно проверьте совместимость материалов корпуса (латунь или нержавейка) и температуры пара.
❯ 5. Нужен ли фильтр перед клапаном?
Да, настоятельно рекомендуется устанавливать фильтр с ячейкой не более 0,5 мм перед клапаном. Это предотвратит засорение пилотных каналов и увеличит ресурс мембраны. Особенно важно для загрязнённых жидкостей.
