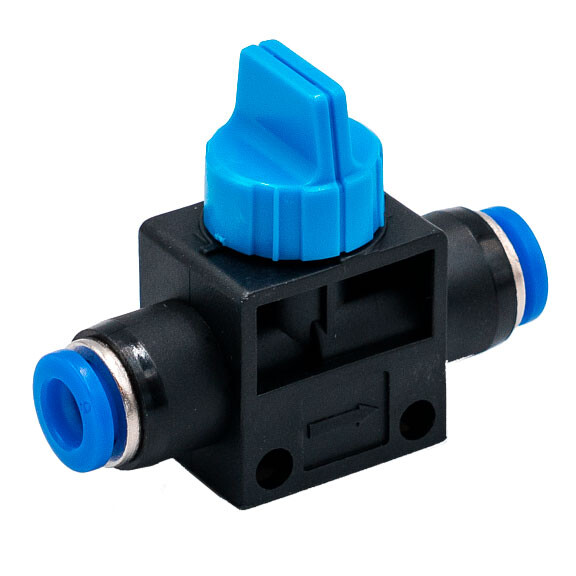

Отсечной клапан E.MC EHVFF08-08
Задать вопрос в MAX
Кратко о товаре:
Отсечной клапан E.MC EHVFF08-08 — серии EHV, тип клапана: 3/2, со сбросом воздуха. Присоединение на входе: трубка 8 мм, на выходе: трубка 8 мм. Рабочее давление: 0 ÷ 8 бар, рабочая температура: 0°C ÷ 60°C. Материал корпуса: Полимер.
Описание и характеристики
Отсечной клапан E.MC EHVFF08-08 – это ручной отсечной клапан от производителя E.MC серии EHV. Исполнение: Линейный отсечной клапан, без блокировки, тип – 3/2, со сбросом воздуха. Клапан 3/2 со сбросом воздуха при закрытии. При повороте рукоятки в положение ЗАКРЫТО остаточное давление стравливается в атмосферу.
Присоединения: вход – трубка 8 мм, выход – трубка 8 мм. Рабочее давление – 0 ÷ 8 бар, температура – 0°C ÷ 60°C. Рабочая среда – Фильтрованный сжатый воздух. Материал корпуса – Полимер. Положение при монтаже – Любое. Наличие: По запросу.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Производитель | E.MC | Оригинальное оборудование E.MC. |
| Серия | EHV | Полимер, 2/2 или 3/2, односторонний. |
| Функция | 3/2, со сбросом воздуха | При закрытии выход на выхлоп (безопасность). |
| Присоединение (вход) | трубка 8 мм | Резьба G (BSP) или трубка под цангу. |
| Присоединение (выход) | трубка 8 мм | Резьба G (BSP) или трубка под цангу. |
| Рабочее давление | 0 ÷ 8 бар | Макс. 8 бар (0,8 МПа). |
| Рабочая температура | 0°C ÷ 60°C | От 0 до +60 °C. |
| Материал корпуса | Полимер | Лёгкий технополимер. |
| Положение при монтаже | Любое | Любое. Для удобства – рукояткой вверх. |
Преимущества
- Компактность – монтаж прямо в трубопровод без дополнительного крепления.
- Эргономичная рукоятка – удобное переключение.
- Функция сброса давления при закрытии (3/2) – безопасность при обслуживании.
- Возможность выбора присоединений: трубка/резьба.
- Полимерный корпус – лёгкий, устойчивый к коррозии.
Области применения
- Отключение пневмоинструмента, цилиндров, пневматических систем.
- Техническое обслуживание (безопасное стравливание давления).
- Машиностроение, упаковочное оборудование.
Для версий с трубкой используются цанговые фитинги (трубка PA/нейлон). Для резьбовых – уплотнение лентой ФУМ.
Характеристики
- Производитель: E.MC
- Артикул: EHVFF08-08
- Функция: Отсечной клапан E.MC
- Серия клапана: EHV
- Конструкция клапана: Линейный отсечной клапан, без блокировки
- Тип клапана: 3/2, со сбросом воздуха
- Присоединение на входе: трубка 8 мм
- Присоединение на выходе: трубка 8 мм
- Рабочее давление: 0 ÷ 8 бар
- Рабочая температура: 0°C ÷ 60°C
- Рабочая среда: Фильтрованный сжатый воздух
- Материал корпуса: Полимер
- Положение при монтаже: Любое
Документация
Отсечной клапан E.MC EHVFF08-08 — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации (для изделия): Отсечной клапан E.MC EHVFF08-08
Выбор функции (2/2 или 3/2): Если необходимо просто перекрыть подачу воздуха, достаточно 2/2. Если после перекрытия нужно сбросить давление в шланге или цилиндре (например, для безопасности), выбирайте 3/2 – при закрытии клапан автоматически соединяет выходную линию с атмосферой.
Двунаправленные версии (EHV‑B и EHV‑M): Эти клапаны не имеют стрелки направления потока. Могут использоваться в любом направлении. Идеальны для монтажа без проектирования ориентации. Для серии EHV-M (латунь) дополнительное преимущество – уплотнения PTFE, устойчивые к агрессивным средам и перепадам температуры.
Монтаж и присоединения: Для трубчатых соединений (обозначение FF или FS) используйте рекомендованные трубки: полиамид PA11/12, нейлон 6, полипропилен. Наружный диаметр должен строго соответствовать маркировке (4,6,8,10,12 мм). Для резьбовых соединений (SS) используйте уплотнительную ленту (ФУМ) или анаэробный герметик. Момент затяжки не более 1 Н·м.
Условия эксплуатации: Сжатый воздуг должен быть очищен от твёрдых частиц (фильтр ≤40 мкм). Для серии EHV-M рабочее давление до 10 бар, температура до +90°C. Для полимерных серий – до 8 бар, до +60°C. Избегайте замерзания конденсата при 0°C.
Обслуживание: Клапан не требует регулярного обслуживания. Периодически проверяйте герметичность соединений и плавность хода рукоятки. При затруднённом переключении замените клапан – он неремонтопригоден (корпус неразборный).
Часто задаваемые вопросы (FAQ)
❯ 1. Чем отличаются клапаны 2/2 и 3/2?
2/2 – просто перекрывает поток (открыт/закрыт). После закрытия в выходной линии сохраняется давление. 3/2 – при закрытии соединяет выход с атмосферой, сбрасывая давление. Это безопасно при работе с пневмоинструментом или цилиндрами.
❯ 2. Что означает индекс B в названии серии EHV-B?
EHV‑B – двунаправленный отсечной клапан. Он не имеет фиксированного направления потока. Может быть установлен в любую сторону. Доступен только в исполнении 2/2 (без сброса).
❯ 3. Чем отличается серия EHV-M от полимерных?
EHV‑M – латунная серия с уплотнениями из PTFE. Она рассчитана на более высокое давление (10 бар) и температуру (до +90°C). Устойчива к агрессивным средам. Также является двунаправленной.
❯ 4. Можно ли монтировать клапан без крепления?
Да, благодаря компактной и лёгкой конструкции клапан можно устанавливать прямо в разрыв трубопровода, не прикручивая к панели. Однако для нагруженных мест рекомендуется дополнительное крепление – в корпусе есть отверстия под винты.
❯ 5. Какие трубки подходят для цанговых фитингов?
Рекомендованы полиамидные трубки (PA11, PA12), нейлон 6, полипропилен. Внешний диаметр строго 4,6,8,10,12 мм. Не используйте силиконовые или слишком мягкие трубки – они могут не обеспечить герметичность цанги.
