Описание и характеристики

Детальное описание:

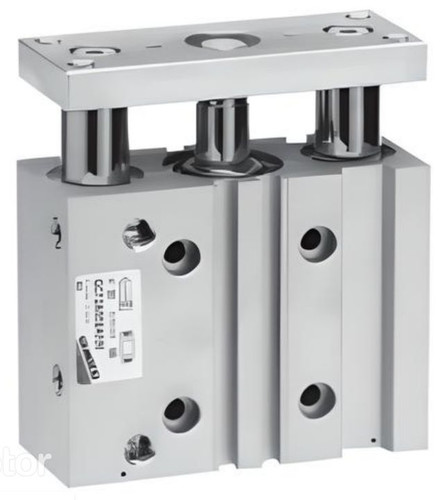

Пневмоцилиндр со встроенной направляющей Camozzi QCT2A040P150 представляет собой модуль линейного перемещения для значительных радиальных нагрузок при монтаже сложных кинематических систем с исключительно малым люфтом и монтажом на них непосредственно исполнительных устройств.

---

Характеристики:

• Производитель: Camozzi
• Артикул: QCT2A040P150
• Тип: Пневмоцилиндр со встроенной направляющей
• Ход: 150 мм
• Диаметр поршня: 40 мм
• Тип штока: Односторонний
• Тип действия: Двусторонний
• Присоединение: 1/8
• Демпфирование: Нерегулируемое
• Направляющая: Направляющая скольжения
• Определение позиции: При помощи датчиков положения
• Скорость перемещения: От 50 до 500 мм/с
• Исполнение: Пылезащищённое исполнение
• Тип конструкции: Направляющая
• Тип присоединения на входе: Внутренняя резьба
• Тип крепления: Резьбовые и гладкие отверстия в корпусе цилиндра
• Тип резьбы: G
• Материал корпуса: Алюминий анодированный
• Материал штока: Нержавеющая сталь AISI 420B
• Материал уплотнения: PU (Полиуретан)
• Материал направляющей: Нержавеющая сталь AISI 420B
• Материал платформы: Оцинкованная сталь
• Максимальное рабочее давление: 10 бар
• Минимальное рабочее давление: 1 бар
• Температура окружающей среды: От - 20°C до + 80°C
• Рабочая среда: Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1-2010 [7-4-4]
• Примечание по рабочей среде: Требуется установка центробежного фильтра 25 мкм
• Теоретическое усилие при 6 бар, прямой ход: 998 Н
• Теоретическое усилие при 6 бар, обратный ход: 558,9 Н

---

Документация на: Пневмоцилиндр Camozzi QCT2A040P150

Пневмоцилиндры с направляющими Camozzi серии QCT, QCB в формате PDF скачать
