Описание и характеристики

Детальное описание:

Предназначен для пневматических систем, где компактность исполнения механизмов играет большое значение. Соответствуют стандарту UNITOP RU-P/6-Р/7. Позволяют использовать крепежные элементы пневмоцилиндров, выполненных по стандарту DIN/ISO 6431/ VDMA 24562 и SO 15552 (версия ISO). Максимальное рабочее давление (сжатый воздух) - 10 бар.

Цилиндры данной серии предназначены для пневматических систем, где компактность исполнения механизмов играет большое значение.

Производятся в двух исполнениях, которые включают в себя:

1. цилиндры диаметром от 32 до 100 мм, названные ''ISO";
2. цилиндры диаметром от 20 до 100 мм, названные "UNITOP".

Цилиндры диаметром 12 мм и 16 мм - нестандартные, они взаимозаменяемые с аналогичными цилиндрами, встречающимися на рынке. Для цилиндров 12 и 16 мм, и цилиндров серии "UNITOP" имеются собственные фланцы, лапы, проушины изготовленные из алюминиевого сплава или стали. Каждый пневмоцилиндр имеет магнит в поршне.
Соответствуют стандарту ISO 6431, ISO 21287 или UNITOP RU-P/6-Р/7. Для пневмоцилиндров соответствующих стандарту ISO возможно использование унифицированных крепежных элементов пневмоцилиндров, выполненных по стандарту DIN/ISO 6431/ VDMA 24562 и ISO 15552.
Компактные пневмоцилиндры серии 1561-1592 “EUROPE” также могут выполняться в исполнении тандем.
Данная серия пневмоцилиндров производится в двух основных исполнениях, различающихся расстояниями между крепежными отверстиями в крышках. Первая группа включает в себя цилиндры диаметром от 32 мм до 100 мм, названные “ISO”, c крепежными отверстиями такими же, как у цилиндров по стандартам ISO6431 / VDMA24562. Цилиндры диаметром от 20 мм до 100 мм, названные “UNITOP”, по своим параметрам близки к цилиндрам по стандарту UNITOP RU-P/6P/7. Цилиндры диаметром 12 мм и 16мм являются нестандартными, но они взаимозаменяемы с аналогичными цилиндрами, встречающимися на рынке.

---

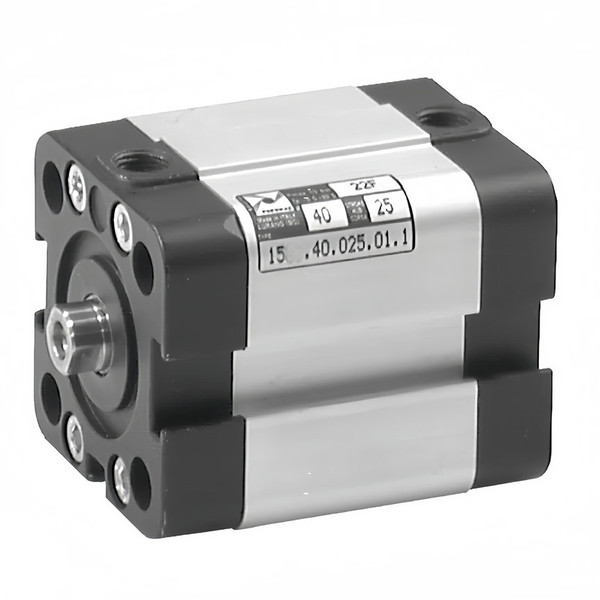

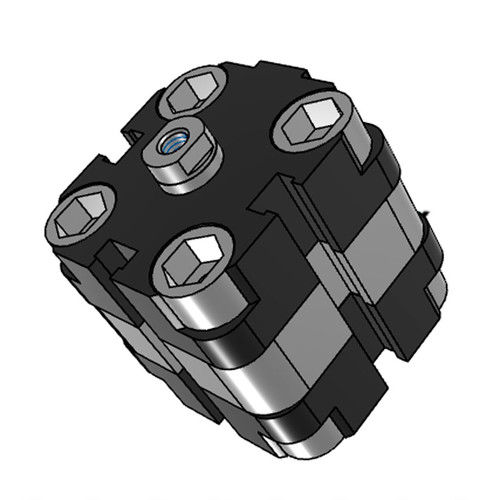

Характеристики на Пневмоцилиндр Pneumax компактный 1572.32.0010.01.1:

• Производитель: Pneumax
• Артикул: 1572.32.0010.01.1
• Тип: Компактный пневмоцилиндр
• Серия пневмоцилиндра: 1572
• Ход поршня: 10 мм
• Диаметр поршня: 32 мм
• Тип демпфирования: Нерегулируемое
• Тип действия: Двустороннее
• Подключение воздуха: G1/8
• Рабочее давление: 10 бар (1МПа)
• Рабочая температура: От -5 до +120 °C
• Рабочая среда: Очищенный сжатый воздух с распыленным маслом или без него
• Материал уплотнений: Therban (Сербан)
• Материал штока: Нержавеющая сталь AISI 303 с твердым хромовым покрытием
• Материал корпуса: Анодированный алюминиевый сплав UNI 9006/2543
• Материал крышек: Алюминиевый сплав

---

Документация на: Пневмоцилиндр Pneumax компактный 1572.32.0010.01.1

Компактные пневмоцилиндры Pneumax серии 1561-1592 UNITOP (EUROPE) Pneumax в формате PDF скачать
