Описание и характеристики

Детальное описание:

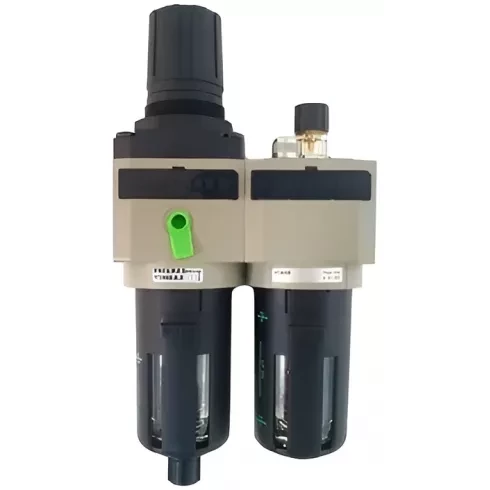

Блок подготовки воздуха Pneumax 17006A.C.B.K выполнен из цинкового сплава или из упрочненного технополимера с латунными резьбовыми втулками для монтажа фитингов. Производитель PNEUMAX S.p.A. (Италия). Состоит из фильтра-регулятора и маслораспылителя, есть возможность настенного монтажа винтами М4, закрываемых крышкой.

Сам блок подготовки воздуха в сборе, состоит из фильтра-регулятора и маслораспылителя. Двойная фильтрация: центробежная очистка и очистка через сменный пористый фильтроэлемент
Фильтр-регулятор давления диафрагменного типа со сбросом избыточного давления из вторичной магистрали через диафрагму. Круговой обзор уровня конденсата в стакане.
Сбалансированный клапан.

Двойная фильтрация: центробежная очистка и очистка через сменный пористый фильтроэлемент. Прозрачный стакан из гриламида крепится к корпусу на резьбе. Встроенный полуавтоматический дренажный клапана слива конденсата. Клапан срабатывает при отсутствии давления или при его перемещении вверх рукой. Корпус из цинкового сплава или из упрочненного технополимера с латунными резьбовыми втулками для монтажа фитингов. Возможность настенного монтажа винтами, закрываемых крышкой. Гнезда для присоединения манометра с двух сторон. Гайка для крепления на панели. Исполнение с автоматическим дренажным клапаном и/или защитным кожухом из технополимера поставляется на заказ. Маслораспылитель осуществляет смазку масляным туманом. Количество подаваемой смазки настраивается регулировочным винтом и автоматически изменяется при изменении расхода воздуха.

---

Характеристики на Блок подготовки воздуха Pneumax 17006A.C.B.K:

• Производитель: Pneumax
• Артикул: 17006A.C.B.K
• Наименование: Блок подготовки воздуха
• Серия товара: 170
• Тип оборудования: Комбинация блоков
• Внутренний стандарт: IDO28456
• Степень фильтрации: 50 мкм
• Присоединение: 1/8
• Отвод конденсата: Полуавтоматический
• Диапазон регулировки давления: От 0 до 4 бар
• Индикация: Без манометра
• Объём стакана для конденсата: 17 см³
• Объём стакана для масла: 32 см³
• Опции: Штырь под дужку висячего замка
• Тип присоединения на входе: Внутренняя резьба
• Монтажный шаг: 40 мм
• Присоединение манометра: 1/8
• Винты для крепления: M4
• Тип резьбы: G
• Ширина: 80 мм
• Высота: 187 мм
• Длина: 40 мм
• Вес: 560 г
• Материал корпуса: Цинк
• Максимальное рабочее давление: 13 бар
• Положение при сборке: Вертикальное +/- 5°
• Максимальная температура: +50 °C
• Максимальный момент затяжки: 30 Нм
• Блок фильтрации: Фильтр стандартной очистки
• Блок давления: Фильтр-регулятор
• Блок подготовки: Маслораспылитель

---

Документация на: Блок подготовки воздуха Pneumax 17006A.C.B.K

Блоки подготовки воздуха Pneumax серии 171 в формате PDF скачать
