Описание и характеристики

Детальное описание:

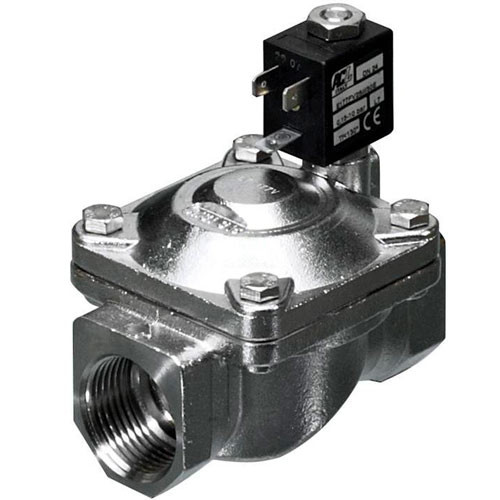

Клапан с электромагнитным сервоуправлением Pneumax E177EV18///30B предназначен для контроля потока различных газов и жидкостей (например, воздух, вода, пар, спирты, масла и др.) находящихся под давлением. Действие клапанов серии E177 основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого воздействия магнитного поля на плунжер, создаваемого электрическим полем в электрической катушке. Производитель ACL S.r.l. (Италия).
Клапаны арматурные электроуправляемые предназначены для контроля потока различных газов и жидкостей (воздух, вода, пар, спирты, масла и другое) находящихся под давлением. Действие клапанов основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого воздействия магнитного поля на плунжер, создаваемого электрическим полем в электрической катушке.

Применяемые уплотнения:

• B (NBR, -10…+70 °С),
• V (VITON, -10…+130 °С),
• E (EPDM, ≤+140 °С),
• W (PTFE, -10 …+160 °С).

---

Характеристики на Клапан с электромагнитным сервоуправлением Pneumax E177EV18///30B:

• Производитель: Pneumax
• Артикул: E177EV18///30B
• Наименование: Клапан
• Серия товара: 177
• Группа: Электромагнитные
• Внутренний стандарт: IDO28456
• Количество линий и позиций: 2/2 лин./поз.
• Диаметр номинальный: DN 18
• Тип управления: Электромагнитное
• Давление номинальное: PN15
• Присоединение: 3/4
• Тип пилотного управления: Прямого действия
• Тип сброса: Механическая пружина
• Число контактов: 2 + заземляющий контакт
• Коэффициент пропускной способности: 5,2 м³/час
• Максимальная вязкость: 25 мм²/с
• Функция распределителя: Н.З.
• Допустимые колебания напряжения переменного тока AC: `+ 15% /-10%
• Допустимые перепады давления в катушке переменного тока AC: От 0,15 бар до 13 бар
• Материал сердечника: Нержавеющая сталь
• Рабочий цикл: 100 %
• Мощность катушки: 8 ВА
• Класс защиты: IP 65
• Класс изоляции: F (+40 °C)
• Рабочее напряжение катушки: 24 В AC
• Частота катушки: 50/60 Гц
• Тип присоединения на выходе: Внутренняя резьба
• Тип присоединения на входе: Внутренняя резьба
• Тип резьбы: G
• Материал плунжера: Нержавеющая сталь
• Материал корпуса: Нержавеющая сталь
• Материал уплотнения: FRM (Фторкаучук)
• Материал трубки: Нержавеющая сталь
• Материал пружины: Нержавеющая сталь
• Максимальное рабочее давление: 15 бар
• Температура окружающей среды: От -10°C до +55°C
• Рабочая температура: От -10 до +130 °C

---

Документация на: Pneumax E177EV18///30B

Нержавеющие электромагнитные клапаны Pneumax серии 177 в формате PDF скачать
