Описание и характеристики

Детальное описание:

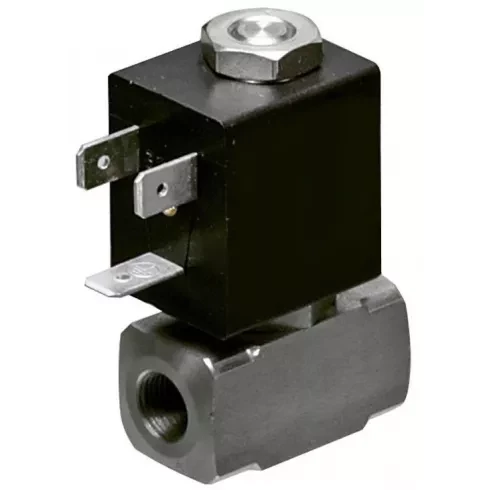

Клапан с электромагнитным управлением Pneumax E111AB31///322 предназначен для контроля потока различных газов и жидкостей (воздух, вода, пар, спирты, масла и иное) находящихся под давлением. Действие клапанов серии E111 основано на открытии или закрытии проходного отверстия в клапанной паре при помощи прямого воздействия магнитного поля на плунжер, создаваемого электрическим полем в электрической катушке. Производитель ACL S.r.l. (Италия).
Арматурный клапан тип 111 - нормально закрытый клапан прямого действия. Корпус изготовлен из нержавеющей стали (прочность корпуса 50 бар/5 МПа). Положение при монтаже - любое.

Применяемые уплотнения:

• NBR (пербунан)
• EPDM
• FPM (вайтон)

Возможные опции:

• установка взрывобезопасной катушки EEx m II T4 CESI 03 ATEX 213x
• исполнение для работы с кислородом

---

Характеристики на Клапан с электромагнитным управлением Pneumax E111AB31///322:

• Производитель: Pneumax
• Артикул: E111AB31///322
• Наименование: Клапан
• Серия товара: 111
• Группа: Электромагнитные
• Внутренний стандарт: IDO28456
• Количество линий и позиций: 2/2 лин./поз.
• Диаметр номинальный: DN 3,1
• Тип управления: Электромагнитное
• Давление номинальное: PN25
• Присоединение: 1/8
• Тип пилотного управления: Прямого действия
• Тип сброса: Механическая пружина
• Число контактов: 2 + заземляющий контакт
• Коэффициент пропускной способности: 0,19 м³/час
• Максимальная вязкость: 25 мм²/с
• Функция распределителя: Н.З.
• Допустимые колебания напряжения постоянного тока DC: ±10%
• Допустимые перепады давления в катушке постоянного тока DC: От 0 бар до 2 бар
• Материал сердечника: Нержавеющая сталь
• Рабочий цикл: 100 %
• Мощность катушки: 6,5 Вт
• Класс защиты: IP 65
• Класс изоляции: H (+80 °C)
• Рабочее напряжение катушки: 48 В DC
• Частота катушки: 50/60 Гц
• Тип присоединения на выходе: Внутренняя резьба
• Тип присоединения на входе: Внутренняя резьба
• Тип резьбы: G
• Материал плунжера: Нержавеющая сталь
• Материал корпуса: Нержавеющая сталь
• Материал уплотнения: NBR (Бутадиен-нитрильный каучук)
• Материал трубки: Нержавеющая сталь
• Материал пружины: Нержавеющая сталь
• Максимальное рабочее давление: 25 бар
• Положение при сборке: Любое
• Температура окружающей среды: От -10°C до +80°C
• Рабочая температура: От -10 до +90 °C

---

Документация на: Pneumax E111AB31///322

Нержавеющие электромагнитные клапаны Pneumax серии 111 в формате PDF скачать
