Описание и характеристики

Детальное описание:

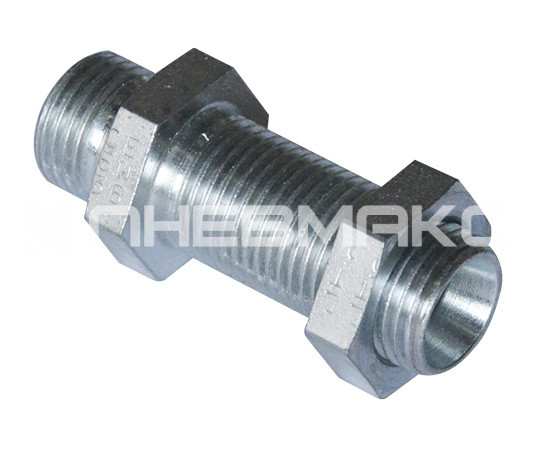

103615.1 - Фитинг соединитель трубок для перегородок в сборе 8S (М16x1,5 - М16х1,5), 630 бар производится в соответствии со стандартом ISO 8434-1/DIN 2353 устанавливается на трубу с помощью врезного кольца ''В4'' Кольцо ''B4'' гарантирует превосходное уплотнение независимо от используемой жидкости, при условии, что используются некоррозирующие жидкости, номинальное давление не превышается.

Данный тип фитингов используется много лет в различных отраслях промышленности по всему миру.
Литьевая технология изготовления обеспечивает постоянное качество продукта в целом и конкретных фитингов, необходимых для различного использования, в частности.
Обрабатываемость стали, из которой произведены фитинги, позволяет получать хорошие результаты в процессе производства.
Защитное гальваническое покрытие с недавних пор позволило использовать данные фитинги там, где еще не так давно, это невозможно было представить.
Фитинги Cast произведены в соответствии со стандартом ISO 8434-1/DIN 2353.
Это фитинги, которые устанавливаются на трубу с помощью врезного кольца. Врезное кольцо помогает быстро собрать и разобрать соединение, избегая сварки, нарезания резьбы или развальцовки, обеспечивая таким образом максимальную простоту и надежность соединения. Во время закручивания гайки, врезное кольцо деформирует трубу под воздействием силы закручивания и конуса 24° устанавливаемых фитингов.
Врезка происходит в двух местах:

Первая врезка видна на конце трубы и позволяет сделать соединение водонепроницаемым с одной стороны и антираскручиваемым с другой.
Второе уплотнение (невидимое, так как находится внутри соединения под кольцом) обеспечивает баланс по всему кольцу, предотвращает воздействие вибрации на первое уплотнение, укрепляет кольцо на заданном расстоянии от конца трубы.

---

Характеристики на 103615.1 - Фитинг соединитель трубок для перегородок в сборе 8S (М16x1,5 - М16х1,5), 630 бар:

• Тип фитинга: Соединитель трубок прямой
• Присоединение: M16x1,5
• Присоединение 2: M16x1,5
• Диаметр трубы: 8L
• Серия фитингов: 1036
• Артикул: 103615.1
• Материал корпуса изделия: Сталь с цинковым покрытием
• Тип присоединения: Резьбовые
• Производитель: CAST S.p.A.

---

Документация на: Pneumax 103615.1

Фитинги и трубные соединения гидравлические Pneumax в формате PDF скачать
