Описание и характеристики

Детальное описание:

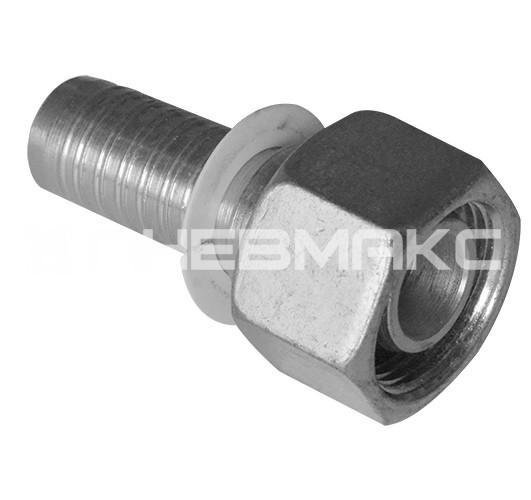

801021_DKO-15L-12 - Штуцер прямой с гайкой, (М22х1,5) по DIN2353 для рукава DN12, 315бар производится в соответствии со стандартом ISO 8434-1/DIN 2353 устанавливается на трубу с помощью врезного кольца ''В4'' Кольцо ''B4'' гарантирует превосходное уплотнение независимо от используемой жидкости, при условии, что используются некоррозирующие жидкости, номинальное давление не превышается.

Данный тип фитингов используется много лет в различных отраслях промышленности по всему миру.
Литьевая технология изготовления обеспечивает постоянное качество продукта в целом и конкретных фитингов, необходимых для различного использования, в частности.
Обрабатываемость стали, из которой произведены фитинги, позволяет получать хорошие результаты в процессе производства.
Защитное гальваническое покрытие с недавних пор позволило использовать данные фитинги там, где еще не так давно, это невозможно было представить.
Фитинги Cast произведены в соответствии со стандартом ISO 8434-1/DIN 2353.
Это фитинги, которые устанавливаются на трубу с помощью врезного кольца. Врезное кольцо помогает быстро собрать и разобрать соединение, избегая сварки, нарезания резьбы или развальцовки, обеспечивая таким образом максимальную простоту и надежность соединения. Во время закручивания гайки, врезное кольцо деформирует трубу под воздействием силы закручивания и конуса 24° устанавливаемых фитингов.
Врезка происходит в двух местах:

Первая врезка видна на конце трубы и позволяет сделать соединение водонепроницаемым с одной стороны и антираскручиваемым с другой.
Второе уплотнение (невидимое, так как находится внутри соединения под кольцом) обеспечивает баланс по всему кольцу, предотвращает воздействие вибрации на первое уплотнение, укрепляет кольцо на заданном расстоянии от конца трубы.

---

Характеристики на 801021_DKO-15L-12 - Штуцер прямой с гайкой, (М22х1,5) по DIN2353 для рукава DN12, 315бар:

• Тип фитинга: Штуцер для РВД
• Присоединение: M22x1,5
• Диаметр трубы: DN12
• Серия фитингов: 8010
• Артикул: 801021_DKO-15L-12
• Материал корпуса изделия: Сталь с цинковым покрытием
• Диаметр трубы 2: -
• Тип присоединения: С накидкой гайкой
• Производитель: CAST S.p.A.

---

Документация на: Pneumax 801021_DKO-15L-12

Фитинги и трубные соединения гидравлические Pneumax в формате PDF скачать
