Описание и характеристики

Детальное описание:

Клапаны PRIMOFLO серии 069 со взрывозащищённой катушкой типа DHC, изготовленной из нержавеющей стали, подходят для работы в критических условиях эксплуатации при агрессивном воздействии внешней среды и низких температурах до -60 °C. Они широко используются на электростанциях, нефтеперерабатывающих заводах, предприятиях химической промышленности, морских платформах при добыче нефти и газа, а также в системах безопасности энергетической и атомной промышленности.
Катушки типа DHC обладают повышенной мощностью по сравнению с катушкой типа DSC, что обеспечивает более стабильное и надёжное срабатывание клапана при работе на загрязнённых средах, склонных к коксованию, а также в условиях низких температур. Конструкция катушки с интегрированным магнитным замком обеспечивает защиту от коррозии, длительный срок службы катушки и высокую электромагнитную силу перемещения клапана.
Катушку можно устанавливать в любом положении без влияния на её работу. Взрывозащищённые катушки постоянного тока оснащены встроенным устройством защиты от перенапряжения. Катушка имеет удобный просторный корпус и клеммы для удобного монтажа проводов.

---

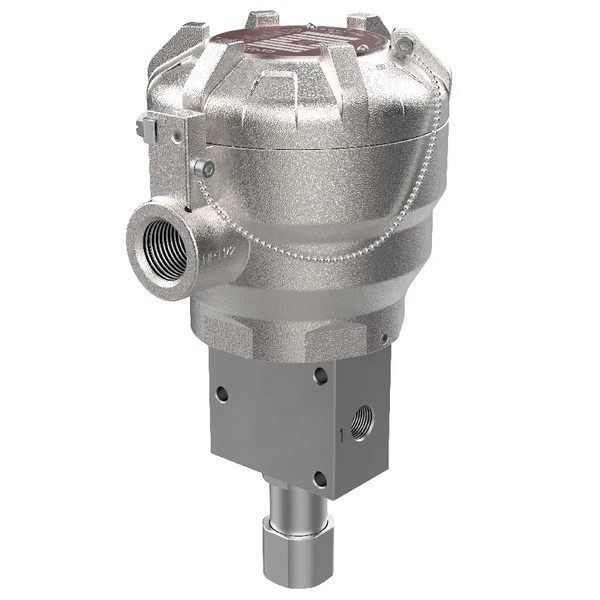

Характеристики на DHCSM-069G14SSFMSRR021-110VDC PRIMOFLO Электромагнитный распределитель для низких температур, взрывозащищенный серии 069:

• Производитель: PRIMOFLO
• Рабочая среда: сжатый воздух, различные газы и жидкости
• Функция: 3/2 NC/NO с одной катушкой и возвратной пружиной, прямого действия
• Коэфицент расхода: 0,5 m3/h (8,33 l/min)
• Пропускная способность: 573 Нл/мин
• Материал корпуса клапана: Нержавеющая сталь SS316
• Материал корпуса катушки: Нержавеющая сталь SS316
• Материал уплотнения: FKM (фторкаучук)
• Присоединительная резьба: G 1/4
• Рабочее давление: 0...10 бар
• Температура рабочей среды: -20...+120С
• Температура окружающей среды: -60...+50С/65С в зависимости от катушки
• Напряжение катушки: 110VDC
• Тип взрывозащиты: 1Ex db IIC T6...T4 Gb X, Ex tb IIIC T85С...T135C Db X
• Электрическое подключение, кабельный ввод: M20x1.5 ISO(F)
• Тип ручного дублера: ручной дублер - кнопка с фиксацией и возвратной пружиной
• IP-класс защиты: IP66/67
• Наличие предкамеры у катушки: без предкамеры
• Артикул: DHCSM-069G14SSFMSRR021-110VDC

---

Документация на: PRIMOFLO DHCSM-069G14SSFMSRR021-110VDC

Взрывозащищенные распределители для низких температур Серия 069 Тип катушки DHC исполнение S в формате PDF скачать
