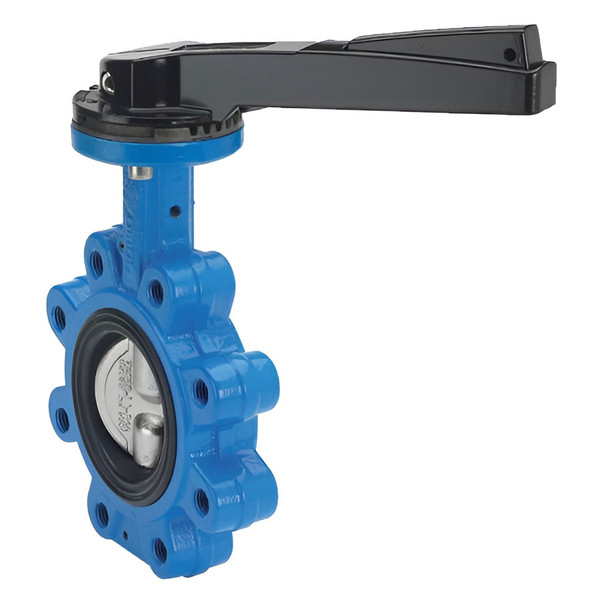

Дисковый затвор Camozzi с рукояткой L386XT72M

Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

В корзину Купить в 1 клик Задать вопрос WhatsApp

Кратко о товаре:

Дисковый затвор Camozzi с рукояткой L386XT72M – это надежный запорный элемент, используемый в трубопроводах различного назначения. Основной элемент конструкции выполнен в форме диска, который вращается на оси, перпендикулярной направлению потока. Простая

Производитель: Camozzi
Артикул: L386XT72M
Поставка: Под заказ
Больше информации...

Теги товара

Описание и характеристики

Детальное описание:

Дисковые затворы Camozzi – это высококачественное оборудование, разработанное для эффективного управления потоком рабочей среды в трубопроводных системах. Затворы отличаются надежной конструкцией, износостойкостью и простотой монтажа, что делает их идеальным решением для различных промышленных применений.

Дисковый затвор Camozzi с рукояткой компактное и простое решение для ручного управления потоком в трубопроводах. Оснащен удобной рукояткой, обеспечивающей быстрое перекрытие или регулирование среды. Диск поворачивается на оси перпендикулярно потоку, гарантируя надежное запирание при закрытом положении. Идеален для систем, где требуется частое и легкое управление.

Особенности конструкции:

Шток затвора

Двусоставная конструкция штока обеспечивает «плавающее» положение диска, что способствует равномерному распределению нагрузки.
Минимальный зазор между штоком и диском затвора повышает точность работы и снижает износ.

Втулка и кольцевое уплотнение

Металлическая самосмазывающаяся втулка с футеровкой из тетрафторэтилена снижает силу трения и одностороннюю нагрузку на шток.
Трехслойное уплотнение минимизирует риск утечки рабочей среды, обеспечивая высокую герметичность.

Седло затвора

Подходит для использования в вакууме, обладает высокой износостойкостью и уплотнительной способностью.
Конструкция включает кольцевые ребра, обеспечивающие надежное уплотнение при контакте с фланцами.
Криволинейная конфигурация футеровочного материала и бакелитовая основа гарантируют отсутствие деформаций и упрощают замену.

Корпус затвора

Оснащен монтажными отверстиями-проушинами для удобной установки.
Совместим со стандартными трубными фланцами.
Конструкция и испытания соответствуют требованиям стандартов MISS-SP-67 и API-598.

Диск затвора

Утолщение по периметру диска снижает трение о седло, уменьшает механический износ и улучшает герметизирующие свойства.
Изогнутая конструкция поверхности диска обеспечивает свободный поток рабочей среды.
«Плавающая» конструкция диска гарантирует соосное уплотнение и снижает износ седла затвора.

Дисковые затворы Camozzi – это надежное и долговечное решение для управления потоками в трубопроводах, сочетающее в себе передовые технологии и высокое качество изготовления.

Характеристики на Дисковый затвор Camozzi с рукояткой L386XT72M:

Производитель: Camozzi
Артикул: L386XT72M
Серия затвора: L386М
Функция/Исполнение: Межфланцевый дисковый затвор, тип Lug
Тип привода: Рукоятка
Номинальный диаметр: Dn 100
Номинальное давление: PN16
Размер вала: 17 мм
Размер фланца: F05/F07
Рабочая температура: -10 ÷ 120 °C
Положение при монтаже: Любое
Материал Уплотнения: PTFE + EPDM
Материал корпуса: Чугун EN-GJS-400-15
Материал диска: Нержавеющая сталь AISI 316

Документация на: Дисковый затвор Camozzi с рукояткой L386XT72M

Дисковые затворы Camozzi серия 375M-376M в формате PDF скачать
