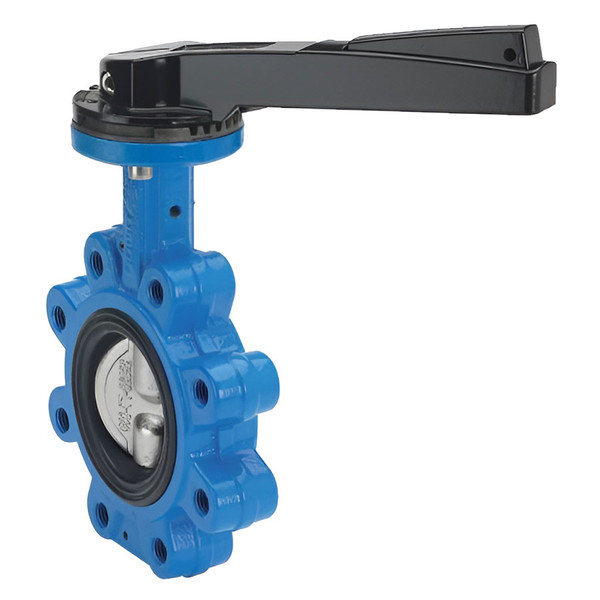

Дисковый затвор Camozzi с рукояткой L386XT77M

0 отзывов
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:

Дисковый затвор Camozzi с рукояткой L386XT77M – это надежный запорный элемент, используемый в трубопроводах различного назначения. Основной элемент конструкции выполнен в форме диска, который вращается на оси, перпендикулярной направлению потока. Простая

Описание и характеристики

Детальное описание:

Дисковые затворы Camozzi – это высококачественное оборудование, разработанное для эффективного управления потоком рабочей среды в трубопроводных системах. Затворы отличаются надежной конструкцией, износостойкостью и простотой монтажа, что делает их идеальным решением для различных промышленных применений.

Дисковый затвор Camozzi с рукояткой компактное и простое решение для ручного управления потоком в трубопроводах. Оснащен удобной рукояткой, обеспечивающей быстрое перекрытие или регулирование среды. Диск поворачивается на оси перпендикулярно потоку, гарантируя надежное запирание при закрытом положении. Идеален для систем, где требуется частое и легкое управление.

Особенности конструкции:

Шток затвора

  • Двусоставная конструкция штока обеспечивает «плавающее» положение диска, что способствует равномерному распределению нагрузки.
  • Минимальный зазор между штоком и диском затвора повышает точность работы и снижает износ.

Втулка и кольцевое уплотнение

  • Металлическая самосмазывающаяся втулка с футеровкой из тетрафторэтилена снижает силу трения и одностороннюю нагрузку на шток.
  • Трехслойное уплотнение минимизирует риск утечки рабочей среды, обеспечивая высокую герметичность.

Седло затвора

  • Подходит для использования в вакууме, обладает высокой износостойкостью и уплотнительной способностью.
  • Конструкция включает кольцевые ребра, обеспечивающие надежное уплотнение при контакте с фланцами.
  • Криволинейная конфигурация футеровочного материала и бакелитовая основа гарантируют отсутствие деформаций и упрощают замену.

Корпус затвора

  • Оснащен монтажными отверстиями-проушинами для удобной установки.
  • Совместим со стандартными трубными фланцами.
  • Конструкция и испытания соответствуют требованиям стандартов MISS-SP-67 и API-598.

Диск затвора

  • Утолщение по периметру диска снижает трение о седло, уменьшает механический износ и улучшает герметизирующие свойства.
  • Изогнутая конструкция поверхности диска обеспечивает свободный поток рабочей среды.
  • «Плавающая» конструкция диска гарантирует соосное уплотнение и снижает износ седла затвора.

Дисковые затворы Camozzi – это надежное и долговечное решение для управления потоками в трубопроводах, сочетающее в себе передовые технологии и высокое качество изготовления.


Характеристики на Дисковый затвор Camozzi с рукояткой L386XT77M:

  • Производитель: Camozzi
  • Артикул: L386XT77M
  • Серия затвора: L386М
  • Функция/Исполнение: Межфланцевый дисковый затвор, тип Lug
  • Тип привода: Рукоятка
  • Номинальный диаметр: Dn 300
  • Номинальное давление: PN16
  • Размер вала: 27 мм
  • Размер фланца: F10/F12
  • Рабочая температура: -10 ÷ 120 °C
  • Положение при монтаже: Любое
  • Материал Уплотнения: PTFE + EPDM
  • Материал корпуса: Чугун EN-GJS-400-15
  • Материал диска: Нержавеющая сталь AISI 316

Документация на: Дисковый затвор Camozzi с рукояткой L386XT77M

PDF скачатьДисковые затворы Camozzi серия 375M-376M в формате PDF скачать
