Описание и характеристики

Детальное описание:

Пневматический остров Серии Y состоит из:

• модуля, состоящего из плиты и гнезд распределителей;
• двух концевых плит для подачи воздуха и выхлопа;
• картриджей и золотников, которые отвечают за различные функции распределителей;
• единой крышки с электронной частью, от которой сигналы поступают к пилотам*.

* Вариант с индивидуальным подключением не имеет крышки. Модули: Возможны 4-х размеров с 2, 4, 6 или 8 позициями распределителей. Возможно соединять различные модули, увеличивая тем самым количество позиций распределителей. Для соединения модулей используются специальные шпильки и винты. Между модулями вставляется специальная мембрана. Модуль имеет два входа 1 и 11, тогда как выхлопной канал (3/5) является общим. На входы 1 и 11 можно подавать различное давление, если это необходимо.
Основные характеристики:

• Объединение плиты и определенного количества распределителей в едином “модуле” (2, 4, 6 или 8 позиций распределителей).
• Каждая позиция модуля конфигурируется индивидуально при помощи картриджей и золотников, которые обеспечивают необходимую функцию распределителя.
• Простота подключения расширительных модулей.

---

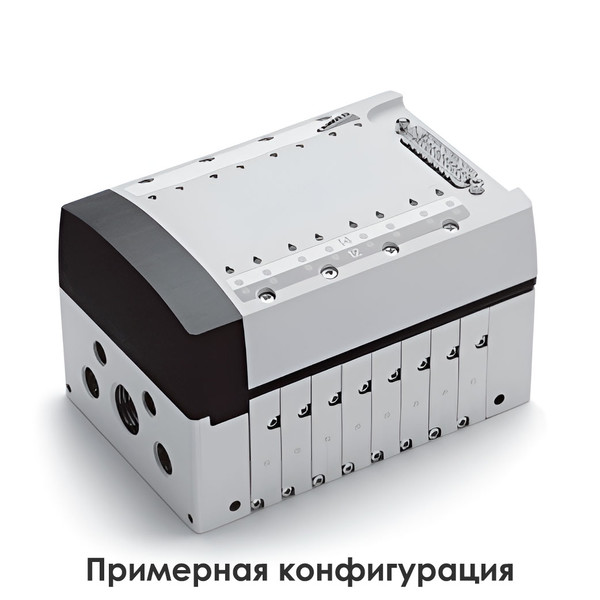

Характеристики на Пневмоостров Camozzi с многополюсным подключением YP1M-8C-G:

• Производитель: Camozzi
• Артикул: YP1M-8C-G
• Функция: Пневмоостров Camozzi с многополюсным разъемом
• Серия пневмоострова: Y
• Конструкция клапанов: Золотникового типа
• Номинальный расход: 800 л/мин
• Пневматическое подключение на выходах: G1/8
• Максимальное число катушек: 48
• Рабочее давление: -0,9 ÷ 10 бар
• Давление управления: 3 ÷ 7 бар
• Рабочая температура: 0°C ÷ 50°C
• Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
• Электрическое подключение: Многополюсный разъем SUB-D
• Напряжение питания: 24 V DC
• Положение при монтаже: Любое
• Материал корпуса: Алюминий
• Материал уплотнений: NBR

---

Документация на: Пневмоостров Camozzi с многополюсным подключением YP1M-8C-G

Пневмоострова Camozzi, серия Y в формате PDF скачать
