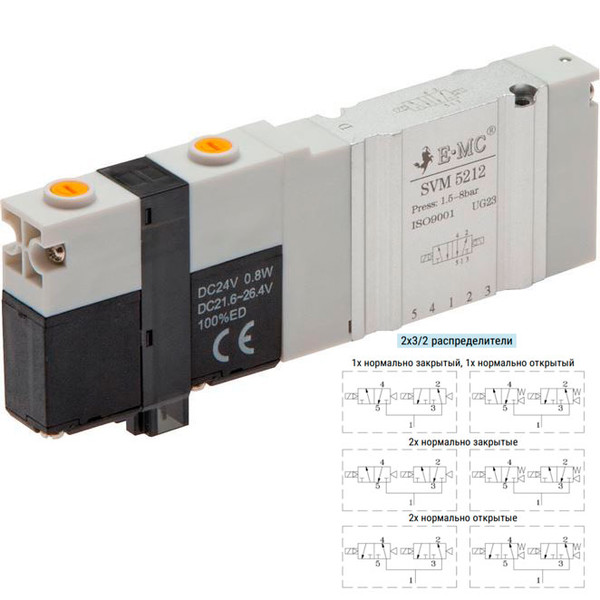

Распределитель E.MC SVT5422YK-06E4
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Распределитель E.MC SVT5422YK-06E4 – серии SV является компактным распределителем и управляется электрическим сигналом напряжением 24 В пост. тока. Распределитель SV может устанавливаться как индивидуально, так и на коллекторную плиту.
Описание и характеристики
Детальное описание:
Распределители серии SV – это компактные устройства, управляемые электрическим сигналом 24 В постоянного тока. Они могут устанавливаться как отдельно, так и на коллекторную плиту или в составе пневмоострова, в зависимости от конфигурации пневматических выходов:
-
SV: Имеет резьбовые выходы, что позволяет подключать распределители индивидуально (через фитинги) или монтировать их на коллекторную плиту с общим питанием и выхлопом. Электрическое подключение выполняется индивидуально через 3-контактный микроразъём.
-
SVM: Предназначен для стыкового монтажа. Пневматическое и электрическое подключение возможно только при установке на плиту пневмоострова с многополюсным управлением (серия SV) или через fieldbus-шину (ESV).
Благодаря низкому энергопотреблению катушки (всего 0,8 Вт), управление распределителями возможно напрямую с контроллеров и маломощных устройств, без необходимости использования промежуточных реле.
Характеристики на Распределитель E.MC SVT5422YK-06E4:
- Производитель: E.MC
- Артикул: SVT5422YK-06E4

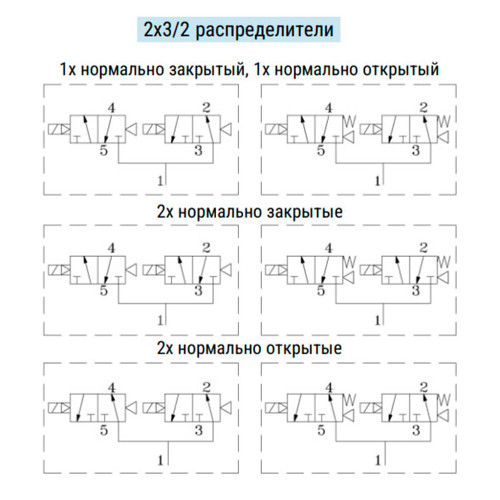

- Функция: 2х3/2 Н.З.
- Серия: SV
- Конструкция: Полустыковой
- Номинальный расход: См.график
- Подключение сжатого воздуха: Фитинг 6 мм
- Рабочее давление: -0,9 ÷ 10 бар
- Давление управления: 2 ÷ 8 бар
- Рабочая температура: -5°C ÷ 70°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Напряжение питания: 24 V DC
- Положение при монтаже: Любое
- Материал корпуса: Алюминий
- Материал уплотнений: NBR
Документация на: Распределитель E.MC SVT5422YK-06E4
Распределители E.MC, серия SV в формате PDF скачать
