Описание и характеристики

Детальное описание:

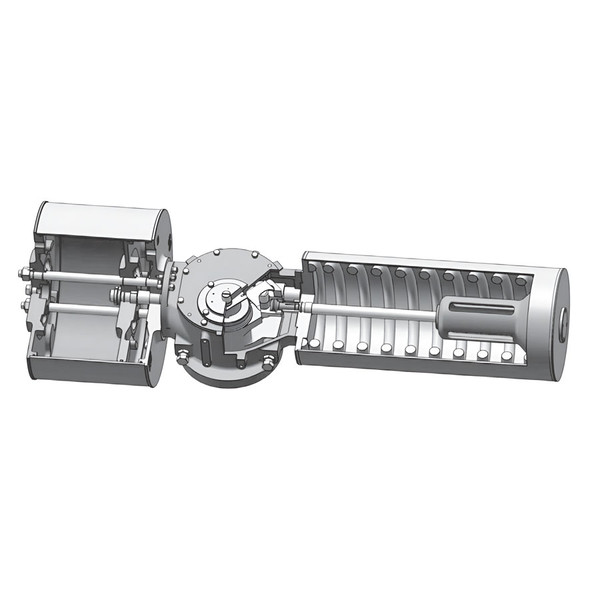

ВОЗМОЖНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПРИВОДОВ CT
1 Механизм skotch-yok 6 Отключаемый ручной дублер
2 Цилиндр пневматический 7 Гидравлический ручной дублер
3 Пружинный модуль 8 Ручной штурвал для приводов двойного действия (MSD)
4 Ручной штурвал для односторонних
приводов (MS)
5 Угловой ручной редуктор для односторонних приводов (MG) 10 Ограничитель хода
6 Отключаемый ручной дублер
7 Гидравлический ручной дублер
8 Ручной штурвал для приводов двойного действия (MSD)
9 Угловой ручной редуктор для приводов двойного
действия (MGD)
10 Ограничитель хода

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1. Защищённая конструкция передаточного механизма: уплотнительное кольцо, установленное между крышкой и корпусом механизма надежно защищает внутренние части от воздействия окружающей среды.
2. Благодаря низкому трению привод может работать уже от 3 бар давления сжатого воздуха.
3.  Рабочая температура стандартное исполнение / высокотемпературное исполнение / низкотемпературное исполнение -20°С ÷ 80°С / -10°С ÷ 150°С / -40°С ÷ 80°С
4.  Антикоррозионное покрытие: приводы CT покрываются снаружи несколькими слоями покрытий, которые предотвращают воздействие  на  конструкционные  элементы  в  любых  условиях  окружающей  среды.  Тефлоновое  покрытие  внутренней части цилиндра привода также повышает коррозионную стойкость и снижает трение в паре поршень/гильза.
5. Самосмазывающиеся  подшипники  используются  во  всех  парах  трения,  что  также  снижает  общее  сопротивление  и повышает крутящий момент.
6. Приводы CT изготавливаются по принципу «конструктора», что позволяет получить множество различных конфигураций и упростить сборку привода, а также его установку и обслуживание на объекте заказчика.
7. Внутренние тяги в цилиндре привода позволяют уменьшить линейные размеры. Данный дизайн крепления поршня также снижает потери на трение и исключает неравномерный износ поверхности цилиндра из-за радиальных нагрузок.

---

Характеристики на Поворотный привод Camozzi CT1-200-DA :

• Производитель: Camozzi
• Артикул: CT1-200-DA
• Тип: Неполноповоротный привод
• Серия пневмоцилиндра: CT
• Тип действия: Двустороннего
• Присоединительный фланец: F14
• Соответствует стандарту: ISO 5211, DIN3337, Namur
• Угол поворота: 0 ÷ 90°
• Рабочее давление: 3 ÷ 8 бар
• Рабочая температура: -20°C ÷ 80°C
• Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
• Положение при монтаже: Любое
• Материал уплотнений: NBR
• Материал корпуса: Высокопрочный чугун

---

Документация на: Поворотный привод Camozzi CT1-200-DA

Поворотные приводы Camozzi, серия CT в формате PDF скачать
