Поворотный привод Camozzi CA075D-F05/F07-14-PTFE

0 отзывов
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:

Поворотный привод Camozzi CA075D-F05/F07-14-PTFE — представляет собой легкое и компактное устройство, обеспечивающие высокий крутящий момент, которые предназначено для управления шаровыми кранами и дисковыми поворотными затворами с углом поворота от 0° до

Описание и характеристики

Детальное описание:

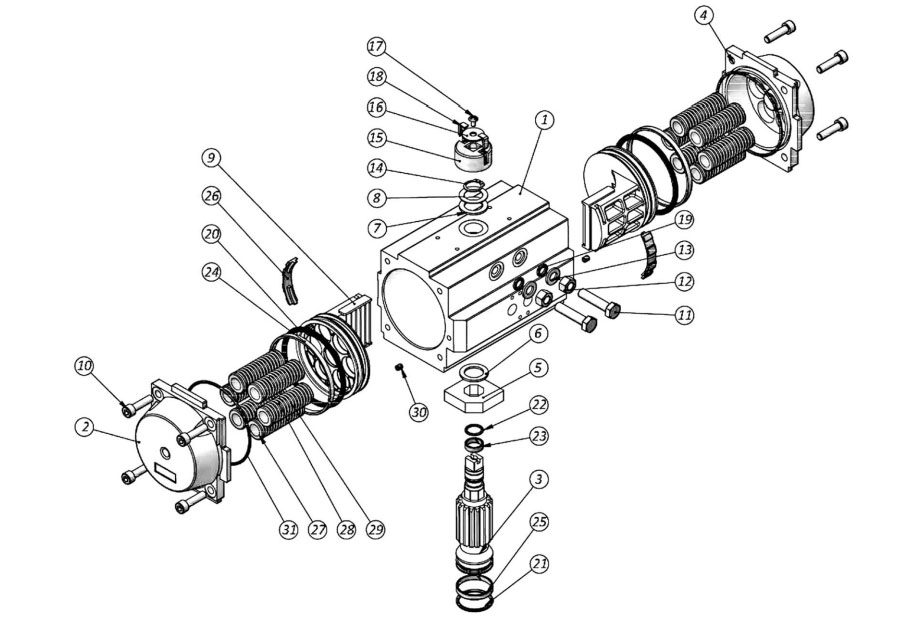

№ НАИМЕНОВАНИЕ (рисунок выше)
1 Корпус Алюминиевый сплав 1
2 Левая концевая крышка Алюминиевый сплав 1
3 Приводной вал Легированная сталь 1
4 Правая концевая крышка Алюминиевый сплав 1
5 OCTI-CAM Легированная сталь 1
6 Упорный подшипник (сверху шестеренного вала) ПОМ + ПТФЭ 1
7 Упорный подшипник ПОМ + ПТФЭ 1
8 Упорная шайба Нержавеющая сталь 1
9 Поршень Алюминиевый сплав 2
10 Винт с головкой (концевой крышки) Нержавеющая сталь 8
11 Верхний упорный винт Нержавеющая сталь 2
12 Гайка (упорного винта) Нержавеющая сталь 2
13 Шайба (упорного винта) Нержавеющая сталь 2
14 Пружинная обойма Пружинная сталь 1
15 Индикатор положения Нейлон 1
16 Упорный подшипник индикатора Нержавеющая сталь 1
17 Винт с головкой Нержавеющая сталь 1
18 Цветовой код Нейлон 2
19* Уплотнительное кольцо (упорного винта) Бутадиен-нитрильный каучук 2
20* Уплотнительное кольцо (поршня) Бутадиен-нитрильный каучук 2
21* Уплотнительное кольцо (внизу шестеренного вала) Бутадиен-нитрильный каучук 1
22* Уплотнительное кольцо (вверху шестеренного вала) Бутадиен-нитрильный каучук 1
23* Подшипник (сверху шестеренного вала) ПОМ + ПТФЭ 1
24* Подшипник (головки шестеренного вала) ПОМ + ПТФЭ 2
25* Подшипник (внизу шестеренного вала) ПОМ + ПТФЭ 1
26* Упорное кольцо Нейлон 2
27 Гнездо пружины Нейлон 24
28 Пружина Нержавеющая сталь 12
29 Затяжка Медная труба 12
30 Пробка Бутадиен-нитрильный каучук 2
31* Уплотнительное кольцо (концевой крышки) Бутадиен-нитрильный каучук 2

  » Имеют небольшой вес, легко устанавливаются на любой тип оборудования
  » Возможна установка дополнительных устройств (концевой выключатель, электроклапан, позиционер, ручной дублер и т.д.)
  » Очень компактны, при этом развивают  большие моменты
  » Применяются для приведения в действие шаровых кранов дисковых поворотных затворов, где угол вращения составляет 90°
  » Крутящий момент прямо пропорционален давлению рабочего воздуха – большему управляющему давлению соответствует больший крутящий момент
  » Внутренние отверстия для подсоединения к крану в соответствии с нормами ISO 5211/ DIN 3337.
  » Интерфейс для электроклапана, верхний край вала и верхние отверстия для установки дополнительных механизмов в соответствии с нормами VDI / VDE 3845, NAMUR.

Характеристики на Поворотный привод Camozzi CA075D-F05/F07-14-PTFE:

  • Производитель: Camozzi
  • Артикул: CA075D-F05/F07-14-PTFE
  • Тип: Неполноповоротный привод
  • Серия пневмоцилиндра: CA
  • Тип действия: Двустороннего
  • Присоединительный фланец: F05/F07
  • Соответствует стандарту: ISO 5211, DIN3337, Namur
  • Угол поворота: 0 ÷ 90°
  • Рабочее давление: 2 ÷ 8 бар
  • Рабочая температура: -20°C ÷ 80°C
  • Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
  • Положение при монтаже: Любое
  • Материал уплотнений: NBR
  • Материал корпуса: Алюминиевый сплав

Документация на: Поворотный привод Camozzi CA075D-F05/F07-14-PTFE

PDF скачатьПоворотные приводы Camozzi, серия CA в формате PDF скачать
