Описание и характеристики

Детальное описание:

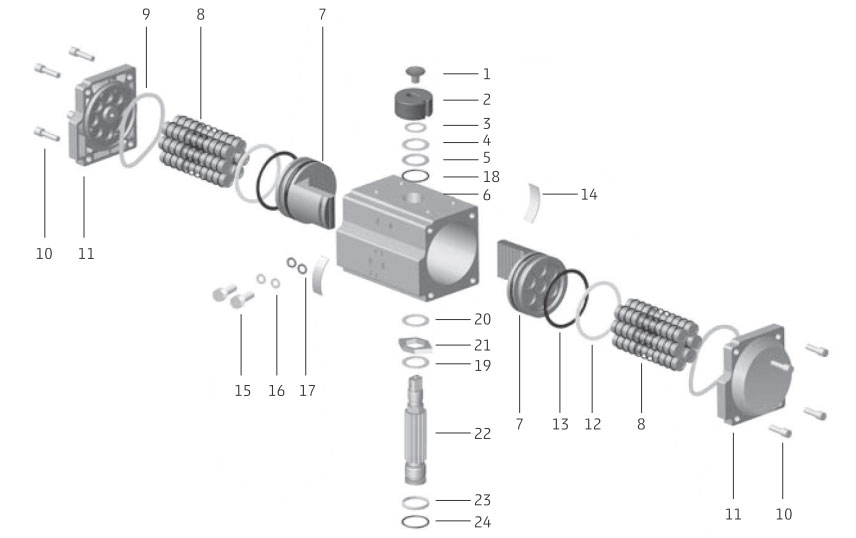

Наименование (рисунок выше):
1 Винт индикатора PA66 + SS 13* Уплотнение поршня NBR/HNBR/FKM
2 Индикатор POM 14 Направляющая POM
3 Зажим Пластик 15 Болт регулирующий SS304
4 Шайба SS304 16 Гайка SS304
5 Шайба внешняя PTFE 17 Уплотнение  NBR/HNBR/FKM
6 Корпус Алюминиевый сплав 18* Кольцо NBR/HNBR/FKM
7 Поршень Алюминиевый сплав 19* Подшипник вала PTFE
8 Пружинный модуль 60Si2Mn2 + PA66 20 Шайба внутренняя PTFE
9* Уплотнение крышки NBR/HNBR/FKM 21 Кулачок SS304
10 Болт SS304 22 Вал
11 Крышка Алюминиевый сплав 23 Подшипник вала нижний PTFE
12 Подшипник PTFE
13* Уплотнение поршня NBR/HNBR/FKM
14 Направляющая POM
15 Болт регулирующий SS304
16 Гайка SS304
17 Уплотнение  NBR/HNBR/FKM
18* Кольцо NBR/HNBR/FKM
19* Подшипник вала PTFE
20 Шайба внутренняя PTFE
21 Кулачок SS304
22 Вал
23 Подшипник вала нижний PTFE
24* Уплотнение вала нижнее NBR/HNBR/FKM
*Позиции, входящие в состав ремкомплекта.

•  Современный дизайн и широкий типоразмерный ряд
•  Двусторонняя регулировка крайних положений штока в дипазоне ±5°
•  Универсальное решение для приводов одностороннего и двустороннего действия
•  Визуальный индикатор позиции привода (клапана)
•  Пружинные модули обеспечивают безопасную установку и разборку привода при обслуживании
•  Мультипозиционные приводы (120°, 135° и 180°) для отдельных типоразмеров
•  Предназначены для управления кранами шаровыми, затворами дисковыми поворотными. Имеют легкий вес, широкий диапазон крутящего  момента,  простую  и  надежную  конструкцию  типа шестерня-рейка.
•  Снабжены надежными подшипниками скольжения, предотвращающими быстрый износ и обеспечивающими низкое трение, шум и длительный срок службы.

---

Характеристики на Поворотный привод Camozzi CR240S08-F16-46:

• Производитель: Camozzi
• Артикул: CR240S08-F16-46
• Тип: Неполноповоротный привод
• Серия пневмоцилиндра: CR
• Тип действия: Одностороннего
• Присоединительный фланец: F16
• Соответствует стандарту: ISO 5211, DIN3337, Namur
• Угол поворота: 0 ÷ 90°
• Рабочее давление: 3 ÷ 8 бар
• Рабочая температура: -20°C ÷ 80°C
• Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
• Положение при монтаже: Любое
• Материал уплотнений: NBR
• Материал корпуса: Алюминиевый сплав

---

Документация на: Поворотный привод Camozzi CR240S08-F16-46

Поворотные приводы Camozzi, серия CR в формате PDF скачать
