Описание и характеристики

Детальное описание:

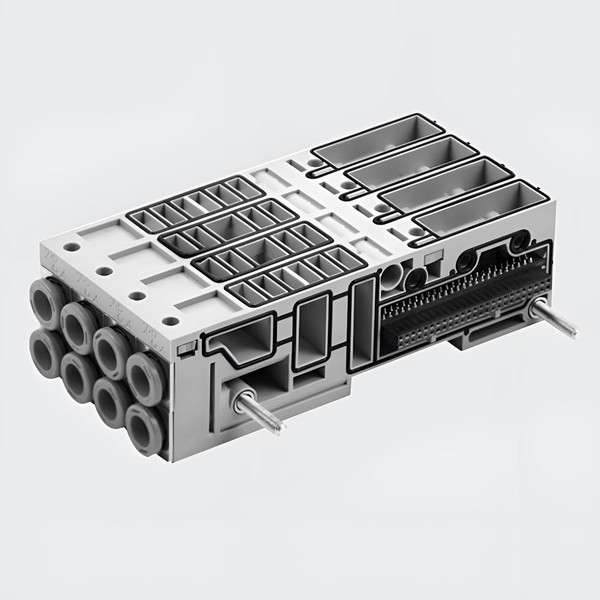

Основание для распределителя - B может быть поставлено в вариантах с 3 и 4 позициями под распределители. Эта версия с одним электрическим разъемом на каждой позиции, поэтому на нее могут быть установлены только моностабильные распределители 5/2(физически не возможно поставить другие распределители).
Другая версия поставляется с двумя электрическими разъемами на каждой позиции и подходит для всех типов распределителей.
Электроника в основании управляет сигналом, поступившим от многополюсного разъема или шины, поэтому основание всегда одинаково, не зависимо от системы управления пневмоостровом.
Каналы подачи воздуха (порты 2 и  4)представляют собой вставные сменные фитинги. Например когда нужно изменить диаметр трубки, фитинг можно заменить освободив зажим, расположенный под основанием.
Воздушные каналы (порты 1, 3, 5, X) 4-позиционного основания полностью открыты.  У  3-позиционного основания, могут быть как полностью открытые каналы, так и секционные. Использую данное решение можно создать пневмоострова с зонами разного давления.


---

Характеристики на Основание для распределителей Metal Work 02282B3261110:

• Производитель: Metal Work
• Артикул: 02282B3261110
• Тип: Основание для распределителей Metal Work
• Серия: EB 80
• Рабочая температура: -10 ÷ 50 °C
• Положение при монтаже: Любое

---

Документация на: Основание для распределителей Metal Work 02282B3261110

Основание для распределителей Metal Work, серии EB 80 в формате PDF скачать
