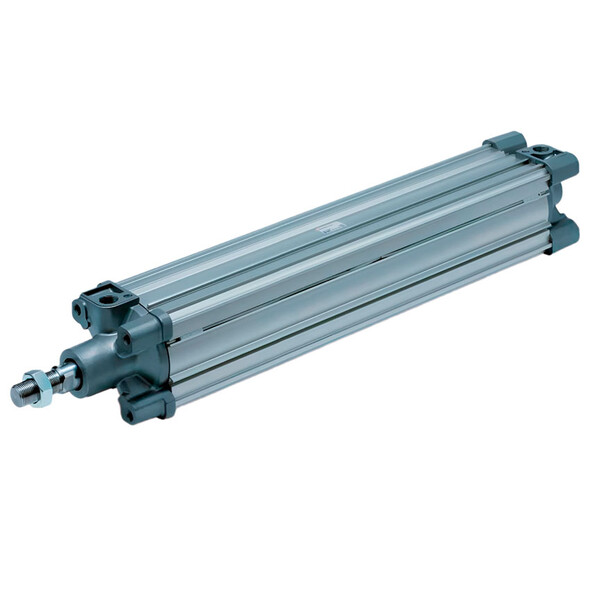

Стандартный пневмоцилиндр SMC CP96SDB100-100C
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:
Стандартный пневмоцилиндр SMC CP96SDB100-100C - серии: CP96, имеет ход поршня: 100 мм., а диаметр поршня: 100 мм. | Тип демпфирования: Регулируемое, с подключением воздуха: G1/2 и рабочим давлением: 10 бар. стандарта: ISO 15552.
Описание и характеристики
Детальное описание:
Серия CP96 — это стандартные пневмоцилиндры двустороннего действия, соответствующие международному стандарту ISO 15552. Они предназначены для широкого спектра промышленных применений и отличаются высокой надежностью, улучшенными характеристиками и разнообразием опций.
- Диаметры поршня:
- Доступны размеры: ø32, ø40, ø50, ø63, ø80, ø100 мм.
- Снижение веса:
- Обновленная конструкция крышки и поршня позволила уменьшить вес цилиндров на 11–15% по сравнению с предыдущими моделями.
-
Комбинированное демпфирование:
- Воздушное + упругое демпфирование сокращает время цикла.
- Упругий демпфер устраняет стук поршня в конце хода.
-
Гибкость монтажа:
- Различные варианты крепления: лапы, фланцы, проушины, опорные стойки, шаровые шарниры и др.
- Совместимость с аксессуарами SMC (например, наконечники KJ, вилки GKM).
-
Датчики положения:
- Пазы для установки датчиков (стандарты CNOMO, D-M9, D-A9) на всех четырех сторонах гильзы.
- Возможность сдвига датчиков при монтаже.
-
Длина хода:
- Стандартные длины хода от 25 до 800 мм (зависит от диаметра поршня).
- Максимальная длина хода: до 2000 мм (по запросу).
-
Технические характеристики:
- Рабочее давление: до 1.0 МПа.
- Температурный диапазон: от -20°C до 70°C (без датчиков), от -10°C до 60°C (с датчиками).
- Скорость поршня: 50–1000 мм/с.
Характеристики на Стандартный пневмоцилиндр SMC CP96SDB100-100C:
- Производитель: SMC
- Артикул: CP96SDB100-100C
- Тип: Стандартный профильный пневмоцилиндр
- Серия пневмоцилиндра: CP96
- Ход поршня: 100 мм
- Диаметр поршня: 100 мм
- Тип демпфипрвания: Регулируемое
- Тип действия: Двустороннее
- Подключение воздуха: G1/2
- Резьба на штоке: M20x1.5
- Соответствует стандарту: ISO 15552
- Рабочее давление: 10 бар
- Рабочая температура: -20°C ÷ 70°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: NBR, Уретан
- Материал штока: Углеродистая сталь
- Материал колбы: Алюминиевый сплав
- Материал крышек: Алюминий
- Материал поршня: Алюминиевый сплав
Документация на: Стандартный пневмоцилиндр SMC CP96SDB100-100C
Стандартные пневмоцилиндры SMC, серия CP96 в формате PDF скачать
