Описание и характеристики

Детальное описание:

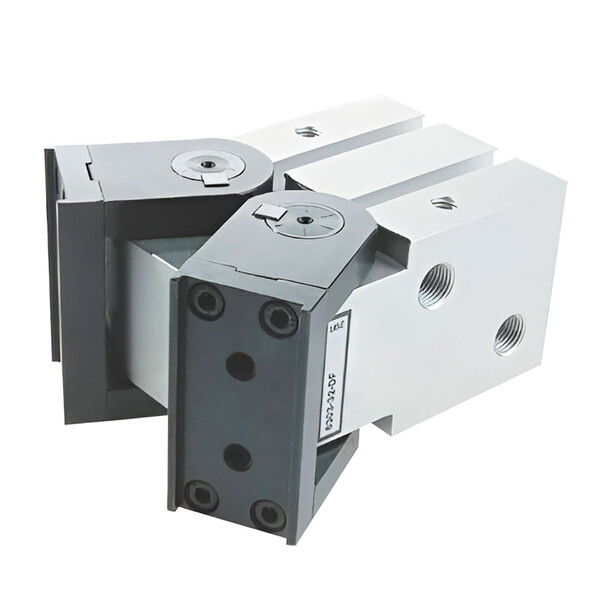

Пневмозахват Pneumax серии 6303 (модульные угловые захваты с реечной передачей) — Самые мощные и технологичные захваты в линейке. В их конструкции используется зубчатая реечная передача, что обеспечивает максимальный момент зажима и позволяет использовать сменные губки. Доступны два варианта крепления самого захвата к инструменту: торцевое (F) и боковое (L).
Схваты с угловыми губками серии 6303 применяются в комплексных системах, например, сборочные машины, роботы, манипуляторы и другие. Данная серия схватов имеет губки, раскрывающиеся под углом, и предназначена для захвата деталей различных размеров. Для контроля положения губок могут быть установлены магнитные датчики положения.

Ключевые особенности:

• Максимальная мощность: Реечная передача обеспечивает наибольшее усилие зажима в своем классе.
• Модульность и адаптивность: Возможность установки сменных губок, что позволяет одному приводу адаптироваться под разные формы и размеры деталей.
• Гибкость монтажа: Выбор между торцевым (F) и боковым (L) креплением для оптимальной интеграции в рабочую ячейку.
• Универсальный угол раскрытия: Угол раскрытия до 180° для работы с крупными объектами.

---

Характеристики на Пневмозахват Pneumax арт. 6303.50.F:

• Производитель: Pneumax
• Артикул: 6303.50.F
• Тип: Пневматический захват с угловыми губками
• Серия пневмоцилиндра: 6303
• Типоразмер: 50
• Угол раскрытия: -4 ÷ 180 °
• Тип демпфирования: Отсутствует
• Тип действия: Двустроннее
• Подключение сжатого воздуха: G1/4
• Рабочее давление: 1 ÷ 6 бар
• Рабочая температура: -5 ÷ 70 °C
• Рабочая среда: Фильтрованный сжатый воздух
• Положение при монтаже: Любое
• Материал корпуса: Анодированный алюминиевый сплав
• Материал губок: Сталь
• Материал уплотнений: NBR

---

Документация на: Пневмозахват Pneumax арт. 6303.50.F

Пневмозахват Pneumax, серии 6303 в формате PDF скачать
