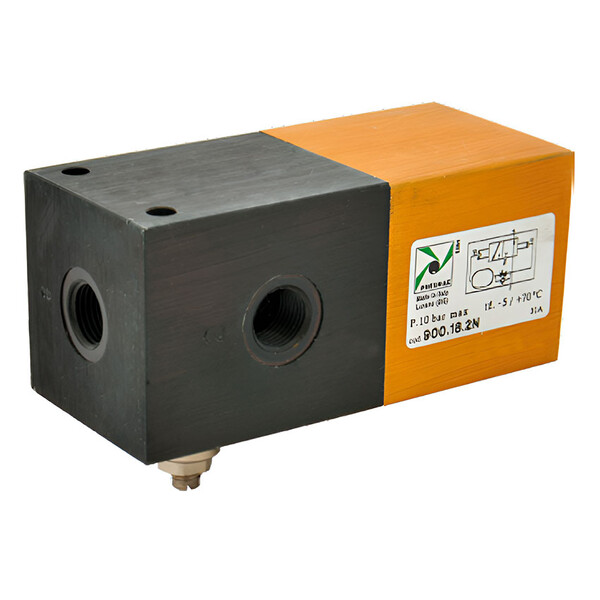

Генератор импульса Pneumax 900.18.2N
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Генератор импульса Pneumax 900.18.2N серии: 900.18 - Задание импульса определенной длительности в дапазоне 1-10 секунд с подключением сжатого воздуха: G1/8 и расходом воздуха: 130 л/мин, рабочим давлением: 10 бар.
Описание и характеристики
Детальное описание:
Пневматический формирователь импульсов серии 900.18.2N от Pneumax предназначен для преобразования постоянного входного сигнала давления в одиночный выходной импульс заданной длительности. Это простое и надежное решение для создания временных задержки и управления циклами в пневматических системах без использования электроники.
900.18.2N - Генератор импульса: представляет собой нормально открытый таймер запускающийся на «счет» сразу после подачи давления, таким образом, на выходе получается импульс определенной длительности в диапазоне 1...10 секунд при постоянном входном сигнале. Длительность импульса генератора устанавливается регулировкой встроенного дросселя. Для перевода генератора импульса в исходное состояние, необходимо сбросить в атмосферу давление.
Генератор импульса представляет собой НО (нормально открытый) таймер запускающийся на «счет» сразу после подачи давления в порт 1. По истечении установленного времени, сигнал на выходе (порт 2) исчезает. Таким образом, на выходе получается импульс определенной длительности в диапазоне 1...10 секунд при постоянном входном сигнале.
Длительность импульса генератора устанавливается регулировкой встроенного дросселя. Для перевода генератора импульса в исходное состояние, необходимо сбросить в атмосферу давление с порта 1.
Ключевые особенности:
- Формирование импульса: Преобразует постоянное давление на входе (порт 1) в импульс заданной длительности на выходе (порт 2).
- Регулируемая длительность: Длительность выходного импульса плавно регулируется в диапазоне от 1 до 10 секунд с помощью встроенного дросселя.
- Нормально открытое состояние (НО): В исходном состоянии, при отсутствии давления, выходной порт (2) открыт.
- Простота управления и сброса: Для запуска достаточно подать давление на входной порт 1. Для сброса и подготовки к следующему циклу необходимо сбросить давление с порта 1 в атмосферу.
- Чисто пневматическое управление: Незаменим в условиях, где нежелательно или невозможно использование электрических компонентов (взрывоопасные зоны, повышенные помехи).
Характеристики на Генератор импульса Pneumax 900.18.2N:
- Производитель: Pneumax
- Артикул: 900.18.2N
- Тип: Генератор импульса Pneumax
- Функция: Задание импульса определенной длительности в дапазоне 1-10 секунд
- Серия: 900.18
- Подключение сжатого воздуха: G1/8
- Расход воздуха: 130 л/мин
- Рабочая температура: -5 ÷ 50 °C
- Рабочее давление: 10 бар
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Алюминиевый сплав
- Материал уплотнений: NBR
Документация на: Генератор импульса Pneumax 900.18.2N
Генератор импульса Pneumax, серии 900.18.2N в формате PDF скачать
