Описание и характеристики

Детальное описание:

Отсечной клапан Pneumax 505 – надежное решение для управления запасами и сбросом сжатого воздуха в пневмосистемах. Присоединение: M5, G1/8", G1/4", G3/8", G1/2", G3/4". Корпус выполнен из прочного технополимера, подключен к вибрации и замку. Особенности: клапан предназначен для подачи упругого воздуха в пневмосистему (из порта 1 в порт 2) и автоматического сброса воздуха в атмосферу при отключении (из порта 2 в порт 3). Рабочее давление — до 10 бар, температурный диапазон: от –5°C до +70°C. Расход воздуха зависит от присоединительного размера и достигает 81 Нл/мин при давлении 6 бар. Применяется в станках, промышленных автоматах, пневмоприводах и средствах обеспечения безопасности для аварийного отключения подачи воздуха.

Ключевые особенности и преимущества:

• Простой принцип работы: В открытом положении клапан подает воздух из магистрали (порт 1) в систему (порт 2). При повороте рукоятки на 90° клапан перекрывает подачу и одновременно сбрасывает давление из системы через атмосферный порт (порт 3).
• Компактность и разнообразие присоединений: Небольшие габариты и шесть типов присоединений (M5, G1/8", G1/4", G3/8", G1/2", G3/4") позволяют легко интегрировать клапан в любую пневмомагистраль.
• Надежность и долговечность: Конструкция с поворотным механизмом обеспечивает четкую фиксацию положений "открыто" и "закрыто/сброс" и длительный срок службы.
• Широкий температурный диапазон: Стабильная работа в диапазоне от -5°C до +70°C.
• Экономичность: Доступное решение для базовых задач отсечки и сброса давления.

---

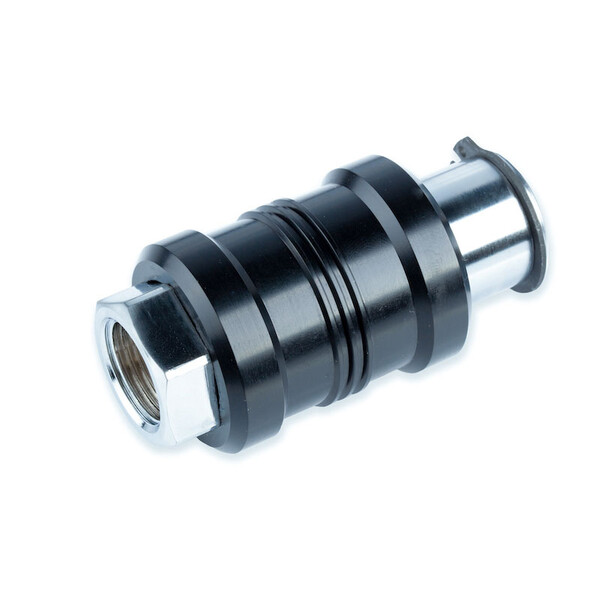

Характеристики на Отсечной клапан Pneumax 50512:

• Производитель: Pneumax
• Артикул: 50512
• Тип: Отсечной клапан Pneumax (ручной)
• Функция: 3/2 бистабильный
• Серия: 505
• Подключение сжатого воздуха: G1/2
• Рабочее давление: 10 бар
• Рабочая температура: -5 ÷ 70 °C
• Рабочая среда: Фильтрованный сжатый воздух
• Положение при монтаже: Любое

---

Документация на: Отсечной клапан Pneumax 50512

Отсечные клапаны Pneumax, серия 505 в формате PDF скачать
