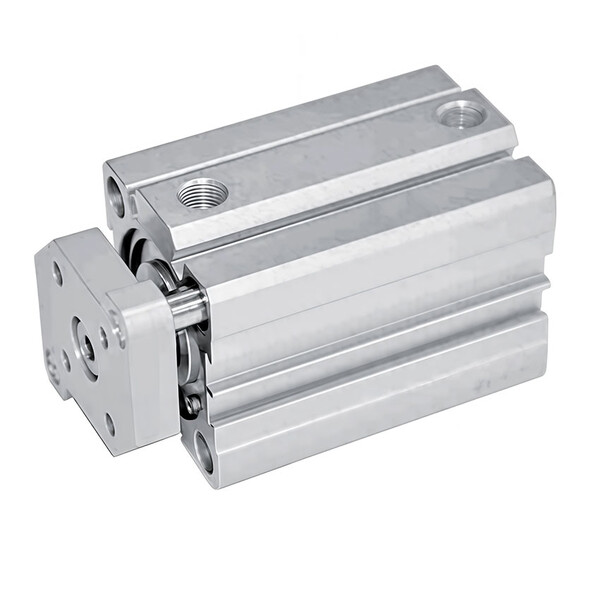

Компактный пневмоцилиндр Camozzi арт. QLRN2A020A015
Задать вопрос в MAX
Кратко о товаре:
Компактный пневмоцилиндр Camozzi арт. QLRN2A020A015 серии QLR - двустороннего действия диаметром 20 мм с ходом 15 мм. и подключением M5x0.8. Материалы: Анодированный алюминий гильза, По запросу крышки. Давление: 1,5 ÷ 10 бар, температура: 0°C ÷ 70°C.
Описание и характеристики
Детальное описание:
Короткоходовый пневматический цилиндр с противоповоротной платформой Камоцци серии QLR (артикул QLRN2A020A015) диаметром поршня 20 мм и ходом поршня 15 мм с подключением сжатого воздуха M5x0.8 – это специализированное решение для точного позиционирования, соответствующее стандарту JIS. (Japanese Industrial Standards). Модель оснащена уникальной противоповоротной платформой с двойными направляющими, что полностью исключает проворот штока во время работы.
Цилиндр двустороннего действия обеспечивает точное линейное перемещение без вращения. Корпус из анодированного алюминия 6061 T6 обеспечивает высокую прочность и коррозионную стойкость.
Устройство работает на очищенном сжатом воздухе без необходимости маслораспыления в диапазоне давлений 1,5 ÷ 10 бар и температур 0°C ÷ 70°C. Шток из хромированной стали C45 и поршень, изготовленные методом холодной формовки, обеспечивают превосходную износостойкость и долговечность. Двусторонние уплотнения поршня с функцией задержки смазки повышают надежность работы в интенсивных режимах.
Ключевые преимущества цилиндра QLRN2A020A015:
- Соответствие стандарту JIS для обеспечения совместимости
- Противоповоротная платформа с двойными направляющими
- Полное исключение проворота штока во время работы
- Короткоходовая конструкция для ограниченного пространства
- Широкий диапазон диаметров от Ø12 до Ø100 мм
- Пазы на корпусе для удобного монтажа магнитных датчиков
- Высококачественные материалы: алюминий 6061 T6, сталь C45
- Холодная формовка для повышенной жесткости соединения
- Двусторонние уплотнения с функцией задержки смазки
Цилиндры серии QLR специально разработаны для применений, где критически важно исключить вращение штока: в точном оборудовании, станках с ЧПУ, робототехнике и автоматизированных системах позиционирования. Идеальное решение для задач, требующих высокой точности и повторяемости перемещений.
Характеристики на Компактный пневмоцилиндр Camozzi арт. QLRN2A020A015:
- Производитель: Камоцци
- Артикул: QLRN2A020A015
- Тип: Компактный пневмоцилиндр Camozzi с противоповоротной платформой
- Серия пневмоцилиндра: QLR
- Ход поршня: 15 мм
- Диаметр поршня: 20 мм
- Тип демпфирования: Нерегулируемое
- Тип действия: Двустороннее
- Подключение воздуха: M5x0.8
- Соответствует стандарту: JIS (Japanese Industrial Standards)
- Рабочее давление: 1,5 ÷ 10 бар
- Рабочая температура: 0°C ÷ 70°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: PU, NBR
- Материал штока: Хромированная сталь C45
- Материал колбы: Анодированный алюминий
Документация на: Компактный пневмоцилиндр Camozzi арт. QLRN2A020A015
Компактный пневмоцилиндр Camozzi арт. QLRN2A020A015 в формате PDF скачать
