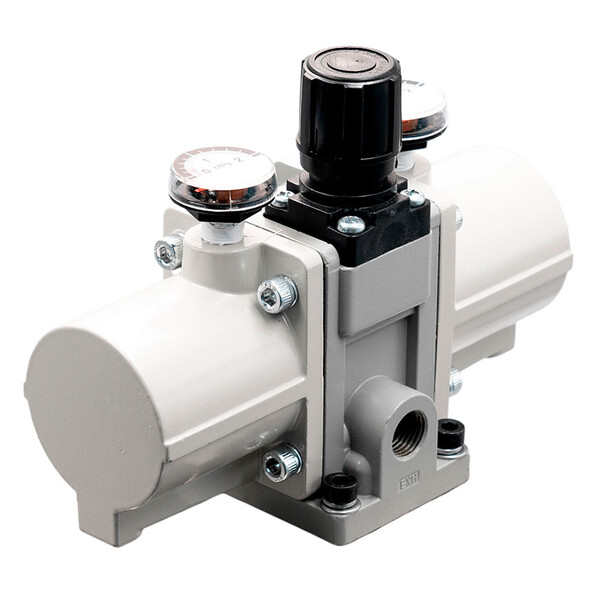

Усилитель давления E.MC арт. EXVBA20A-F03GN
Задать вопрос в MAX
Кратко о товаре:
Усилитель давления E.MC арт. EXVBA20A-F03GN — пневматический усилитель серии EXVBA с коэффициентом усиления 2 и подключением G3/8. Обеспечивает стабильное давление в диапазоне 0,2 ÷ 1,0 бар при работе на очищенном воздухе.
Описание и характеристики
Детальное описание:
Усилитель давления E.MC арт. EXVBA20A-F03GN (производитель E.MC) – это пневматический усилитель серии EXVBA, артикул EXVBA20A-F03GN, предназначенный для точного повышения давления в пневмосистемах. Модель относится к типу Усилитель давления E.MC с регулятором с коэффициентом усиления 2, что обеспечивает стабильное выходное давление при минимальном входном сигнале. Усилитель оснащён стандартным пневмоподключением G3/8 и совместим с манометрами с подключением: G1/8 для визуального контроля давления.
Основные особенности и преимущества серии EXVBA:
- Высокая точность поддержания давления благодаря пропорциональному усилению.
- Быстрое время отклика и стабильная работа при расходах до 20 л/мин.
- Комплектация глушителями для снижения шума (в зависимости от модели).
- Универсальное присоединение: G1/4, G3/8, G1/2 в зависимости от модели.
- Подходит для систем автоматизации, испытательных стендов, пневмоинструмента.
- Простота установки и обслуживания, надёжная конструкция.
Условия тестирования (согласно каталогу): входное давление 0,7 МПа, выходное давление 1,0 МПа, расход 20 л/мин. Регулировка уставки позволяет адаптировать усилитель под различные задачи.
Характеристики на Усилитель давления E.MC арт. EXVBA20A-F03GN:
- Производитель: E.MC
- Артикул: EXVBA20A-F03GN
- Тип: Усилитель давления E.MC с регулятором
- Серия усилителя: EXVBA
- Коэффициент усилия: 2
- Длина кабеля: 2 м
- Вес: 3,9 кг
- Подключение воздуха: G3/8
- Подключение манометра: G1/8
- Диапазон выходного давления: 0,2 ÷ 1,0 бар
- Рабочая температура: 2°C ÷ 50°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Горизонтальное
Документация на: Усилитель давления E.MC арт. EXVBA20A-F03GN
Усилитель давления E.MC арт. EXVBA20A-F03GN в формате PDF скачать
Экспертные рекомендации по применению
Усилитель давления E.MC арт. EXVBA20A-F03GN серии EXVBA предназначен для точного повышения давления сжатого воздуха в пневмосистемах. Модель с коэффициентом усиления 2 требует входного давления в пределах 0,1–0,9 МПа для корректной работы на выходном диапазоне 0,2 ÷ 1,0 бар. Критически важно использовать очищенный сжатый воздух, чтобы избежать засорения внутренних каналов и износа мембраны. Подключение выполняется через G3/8, при этом манометр подключается: (G1/8), он необходим для визуального контроля. Эксплуатация при температурах вне 2°C ÷ 50°C приводит к снижению точности и риску повреждения уплотнений. Рекомендуется монтаж в положении Горизонтальное с ориентацией регулятора вверх для предотвращения скопления конденсата. После установки выполните калибровку нулевой точки при отключенной нагрузке.
