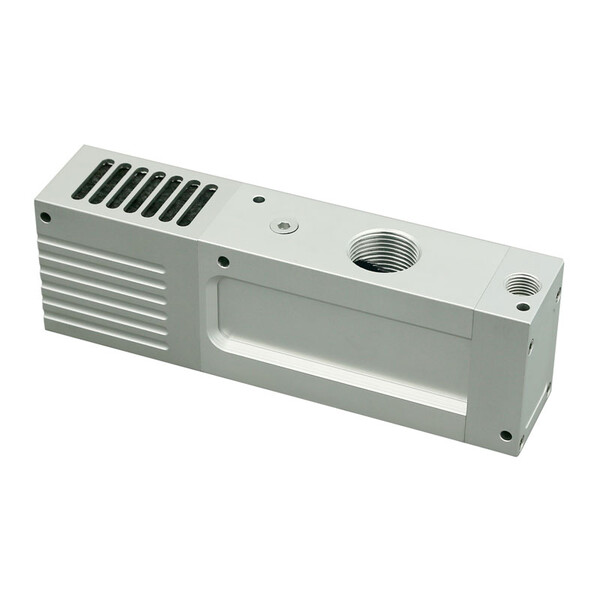

Генератор вакуума E.MC арт. ERL300L-K2-C
Задать вопрос в MAX
Кратко о товаре:
Генератор вакуума E.MC арт. ERL300L-K2-C (серия ERL300), сопло. Вакуум -74 кПа, канал выхлопа G3/8, давление 3 ÷ 7 бар, температура -20°C ÷ 80°C. Каналы: питание G1/4, вакуум G3/4, материал уплотнений NBR.
Описание и характеристики
Детальное описание:
Генератор вакуума E.MC арт. ERL300L-K2-C серии ERL300 – это многоступенчатый вакуумный эжектор с максимальной скоростью всасывания 300 л/мин, разработанный для высокопроизводительных промышленных применений. Конструкция предлагает два уровня глубины вакуума: тип H с максимальной глубиной -94 кПа для задач, требующих усиленного всасывания, и тип L с глубиной -74 кПа для стандартных применений. Компактная конструкция с интегрированным глушителем минимизирует занимаемое пространство, а опциональные электромагнитные клапаны управления (K1, K2) обеспечивают полную интеграцию в автоматизированные системы управления. Встроенный вакуумметр (опционально) позволяет осуществлять визуальный контроль уровня вакуума без дополнительных приборов. Идеальное решение для высокоскоростных производственных линий, роботизированных комплексов и оборудования с быстрым циклом работы.
Технологические преимущества серии ERL300:
- Скорость всасывания до 300 л/мин – высокая производительность для быстрого создания вакуума в больших объемах
- Два типа по глубине вакуума – ERL300H (-94 кПа) для сложных задач и ERL300L (-74 кПа) для стандартных применений
- Компактная конструкция с встроенным глушителем – эффективное шумоподавление без увеличения габаритов
- Опциональные электромагнитные клапаны – управление включением вакуума (K1) и импульсом сброса (K2) для автоматизации
- Встроенный вакуумметр (опция) – визуальный контроль уровня вакуума без дополнительных приборов
- Оптимизированное потребление воздуха – 120 л/мин (тип H) и 108 л/мин (тип L) при оптимальном давлении
- Широкий температурный диапазон – стабильная работа от -20°C до +80°C
- Прочный алюминиевый корпус – долговечность и надежность в тяжелых условиях эксплуатации
- Гибкие варианты исполнения – со встроенным глушителем или открытым каналом выхлопа
Рекомендуемые области применения:
- Высокоскоростные автоматизированные линии сборки и упаковки
- Роботизированные комплексы с быстрым циклом работы
- Оборудование для обработки крупногабаритных панелей и листовых материалов
- Системы вакуумного захвата с множественными присосками
- Производственные линии с высокими требованиями к скорости откачки
- Станки с ЧПУ и автоматические загрузчики
- Автоматизированные складские системы
Характеристики на Генератор вакуума E.MC арт. ERL300L-K2-C:
- Производитель: E.MC
- Артикул: ERL300L-K2-C
- Тип: Вакумный эжектор E.MC
- Серия эжектора: ERL300
- Количество сопел:
- Глубина вакуума: -74 кПа
- Канал пистания: G1/4
- Канал вакуума: G3/4
- Канал выхлопа: G3/8
- Рабочее давление: 3 ÷ 7 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: NBR
- Материал корпуса: Алюминий
Документация на: Генератор вакуума E.MC арт. ERL300L-K2-C
Генератор вакуума E.MC арт. ERL300L-K2-C в формате PDF скачать
Экспертные рекомендации по применению ERL300
Генератор вакуума E.MC арт. ERL300L-K2-C рекомендуется для высокопроизводительных систем, где требуется скорость всасывания до 300 л/мин. Выберите тип исполнения в зависимости от требуемой глубины вакуума: H (-94 кПа) для усиленного всасывания или L (-74 кПа) для стандартных задач. Для достижения максимальной производительности поддерживайте давление питания в оптимальном диапазоне 3,5–4,5 бар (допустимый диапазон 3–7 бар). Используйте подготовленный сжатый воздух согласно стандарту ISO 8573-1:2010 [7:4:4]. При подключении нескольких вакуумных присосок или линий убедитесь, что суммарная потребляемая производительность не превышает 300 л/мин. Рекомендуемые диаметры шлангов: питание ØG1/4, вакуумная линия ØG3/4. Для автоматизированных систем выберите исполнение с электромагнитными клапанами (K1 или K2) и подключите их к контроллеру с напряжением 24 В постоянного тока. Исполнение со встроенным вакуумметром удобно для визуального контроля, а с глушителем – для снижения шума. Регулярно проверяйте герметичность системы и своевременно заменяйте фильтры. Соблюдайте температурный диапазон -20°C ÷ 80°C для обеспечения долговечной работы генератора.
