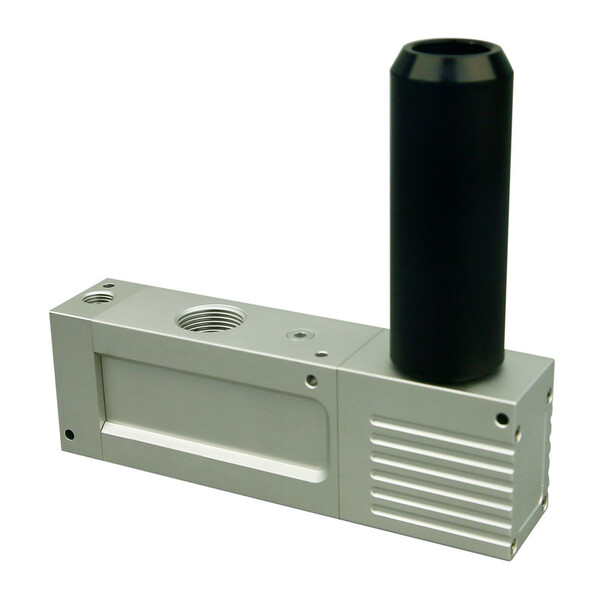

Генератор вакуума E.MC арт. ERL600H-K1
Задать вопрос в MAX
Кратко о товаре:
Генератор вакуума E.MC арт. ERL600H-K1 (серия ERL600), сопло. Вакуум -94 кПа, канал выхлопа G1, давление 3 ÷ 7 бар, температура -20°C ÷ 80°C. Каналы: питание G1/4, вакуум G3/4, материал уплотнений NBR.
Описание и характеристики
Детальное описание:
Генератор вакуума E.MC арт. ERL600H-K1 серии ERL600 – это высокопроизводительный многоступенчатый вакуумный эжектор с максимальной скоростью всасывания 600 л/мин, созданный для наиболее требовательных промышленных применений. Генератор предлагает два уровня глубины вакуума: тип H с максимальной глубиной -94 кПа для задач, требующих исключительной силы всасывания, и тип L с глубиной -74 кПа для стандартных высокопроизводительных применений. Компактная конструкция с интегрированным глушителем обеспечивает эффективное шумоподавление без увеличения габаритов, что особенно важно при установке в ограниченном пространстве. Опциональные электромагнитные клапаны управления (K1, K2) и встроенный вакуумметр позволяют создавать полностью автоматизированные системы с визуальным контролем параметров. Идеальное решение для крупногабаритного оборудования, высокоскоростных производственных линий и систем с большим количеством точек захвата.
Технологические преимущества серии ERL600:
- Скорость всасывания до 600 л/мин – высочайшая производительность для быстрого создания вакуума в больших объемах и на крупногабаритных поверхностях
- Два типа по глубине вакуума – ERL600H (-94 кПа) для максимальной силы всасывания и ERL600L (-74 кПа) для стандартных высокопроизводительных задач
- Компактная конструкция с встроенным глушителем – эффективное шумоподавление без увеличения занимаемого пространства
- Опциональные электромагнитные клапаны – управление включением вакуума (K1) и импульсом сброса (K2) для полной автоматизации процессов
- Встроенный вакуумметр (опция) – визуальный контроль уровня вакуума без необходимости установки дополнительных приборов
- Оптимизированное потребление воздуха – 270 л/мин при оптимальном давлении для обоих типов
- Широкий температурный диапазон – стабильная работа от -20°C до +80°C в различных производственных условиях
- Прочная конструкция – надежная работа в тяжелых промышленных условиях
- Гибкие варианты исполнения – возможность выбора конфигурации под конкретные требования системы
Области применения:
- Крупногабаритное оборудование для обработки стекла, металлических листов и композитных материалов
- Высокоскоростные автоматизированные линии с большим количеством точек захвата
- Роботизированные комплексы для перемещения крупных и тяжелых деталей
- Автоматизированные складские системы и логистическое оборудование
- Оборудование для упаковки и паллетизации крупногабаритной продукции
- Станки с ЧПУ с автоматической загрузкой/разгрузкой тяжелых заготовок
- Производственные линии в автомобильной, авиационной и судостроительной промышленности
Характеристики на Генератор вакуума E.MC арт. ERL600H-K1:
- Производитель: E.MC
- Артикул: ERL600H-K1
- Тип: Вакумный эжектор E.MC
- Серия эжектора: ERL600
- Количество сопел:
- Глубина вакуума: -94 кПа
- Канал пистания: G1/4
- Канал вакуума: G3/4
- Канал выхлопа: G1
- Рабочее давление: 3 ÷ 7 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: NBR
- Материал корпуса: Алюминий
Документация на: Генератор вакуума E.MC арт. ERL600H-K1
Генератор вакуума E.MC арт. ERL600H-K1 в формате PDF скачать
Экспертные рекомендации по применению ERL600
Генератор вакуума E.MC арт. ERL600H-K1 рекомендуется для высокопроизводительных систем, где требуется исключительно высокая скорость всасывания до 600 л/мин. Выберите тип исполнения в зависимости от требуемой глубины вакуума: H (-94 кПа) для максимальной силы всасывания или L (-74 кПа) для стандартных высокопроизводительных задач. Для достижения максимальной производительности поддерживайте давление питания на уровне 5 бар (допустимый диапазон 3–7 бар). Используйте подготовленный сжатый воздух согласно стандарту ISO 8573-1:2010 [7:4:4]. При проектировании системы с множеством вакуумных присосок или линий убедитесь, что суммарная потребляемая производительность не превышает 600 л/мин. Рекомендуемые диаметры шлангов: питание ØG1/4, вакуумная линия ØG3/4. Для автоматизированных систем управления выберите исполнение с электромагнитными клапанами (K1 или K2) и подключите их к контроллеру с напряжением 24 В постоянного тока. Исполнение со встроенным вакуумметром рекомендуется для систем, где необходим постоянный визуальный контроль уровня вакуума. Обеспечьте достаточную производительность компрессорного оборудования для стабильной работы генератора. Регулярно проверяйте герметичность системы и состояние фильтров. Соблюдайте температурный диапазон -20°C ÷ 80°C для обеспечения долговечной и надежной работы оборудования.
