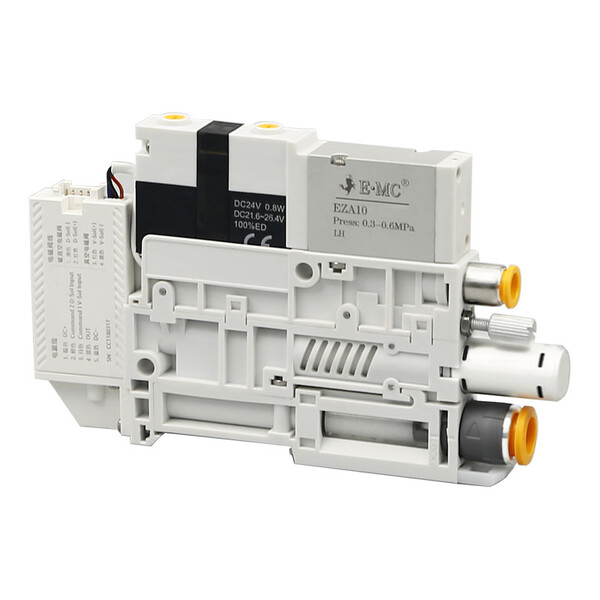

Генератор вакуума E.MC арт. EZA10K
Задать вопрос в MAX
Кратко о товаре:
Генератор вакуума E.MC арт. EZA10K (серия EZA), сопло. Вакуум -85 кПа, канал выхлопа глушитель, давление 3 ÷ 6 бар, температура 0°C ÷ 50°C. Каналы: питание фитинг 6 мм, вакуум фитинг 6 мм/8 мм, материал уплотнений NBR.
Описание и характеристики
Детальное описание:
Генератор вакуума E.MC арт. EZA10K серии EZA – это высокофункциональный многоступенчатый вакуумный генератор с расширенными возможностями управления и контроля. Он предлагает большой выбор встроенных функций: импульс сброса, снижение шума, энергосбережение и уникальную функцию Self-hold, которая обеспечивает работу клапана включения вакуума всего 20 мс с автоматическим отключением при срабатывании импульса сброса. Встроенные пилотные клапаны с низким энергопотреблением и высоким ресурсом обеспечивают надежную работу в автоматизированных системах. Генератор оснащён встроенным легкосъёмным сменным фильтром для защиты системы от загрязнений и датчиком вакуума с различными вариантами выходного сигнала (PNP/NPN). Предлагаются различные варианты монтажа: на DIN-рейку или индивидуально с помощью принадлежностей, что обеспечивает гибкость при интеграции в существующие системы.
Ключевые особенности и функции серии EZA:
- Функция Self-hold – клапан включения вакуума работает всего 20 мс, затем автоматически отключается при срабатывании импульса сброса, обеспечивая энергосбережение
- Встроенные пилотные клапаны – низкое энергопотребление и высокий ресурс работы
- Сменный фильтр – легкосъёмный фильтр для защиты системы от загрязнений
- Датчик вакуума – встроенный датчик с выходами PNP или NPN для интеграции в системы управления
- Два варианта выхлопа – через встроенный глушитель или цанговый фитинг 6 мм
- Гибкие варианты монтажа – установка на DIN-рейку или с использованием монтажной скобы
- Два типоразмера – EZA10 (диаметр сопла 1 мм) и EZA12 (диаметр сопла 1,2 мм)
- Два типа глубины вакуума – до -74 кПа и -94 кПа в зависимости от исполнения
- Визуальная индикация – светодиодные индикаторы работы клапанов (красный для вакуума, зелёный для сброса)
Области применения:
- Автоматизированные производственные линии с энергосберегающими функциями
- Системы с частыми циклами включения/выключения вакуума
- Оборудование с требованиями к минимальному энергопотреблению
- Производственные линии с контролем уровня вакуума через датчики
- Системы, где требуется быстрый сброс вакуума для отпускания деталей
- Оборудование с установкой на DIN-рейку для компактного монтажа
- Применения, где важна защита от загрязнений (встроенный фильтр)
Характеристики на Генератор вакуума E.MC арт. EZA10K:
- Производитель: E.MC
- Артикул: EZA10K
- Тип: Вакумный эжектор E.MC
- Серия эжектора: EZA
- Количество сопел:
- Глубина вакуума: -85 кПа
- Канал пистания: фитинг 6 мм
- Канал вакуума: фитинг 6 мм/8 мм
- Канал выхлопа: глушитель
- Рабочее давление: 3 ÷ 6 бар
- Рабочая температура: 0°C ÷ 50°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: NBR
- Материал корпуса: Полимер
Документация на: Генератор вакуума E.MC арт. EZA10K
Генератор вакуума E.MC арт. EZA10K в формате PDF скачать
Экспертные рекомендации по применению EZA
Генератор вакуума E.MC арт. EZA10K рекомендуется для автоматизированных систем, где требуются расширенные функции управления вакуумом и контроль параметров. Выберите функцию распределителя в зависимости от задач: K (стандартное управление) или R (функция Self-hold для энергосбережения). Для максимальной производительности поддерживайте давление питания 5 бар в допустимом диапазоне 3–6 бар. Используйте подготовленный сжатый воздух по стандарту ISO 8573-1:2010 [7:4:4]. Определите оптимальный типоразмер: EZA10 для стандартных задач или EZA12 для повышенной производительности. Выберите тип монтажа: установка на DIN-рейку (рекомендуется для систем с несколькими генераторами) или индивидуальный монтаж с монтажной скобой. Подключите электромагнитные клапаны к источнику питания 24 В постоянного тока. Настройте датчик вакуума (PNP/NPN выход) в соответствии с входными требованиями вашего контроллера. Регулярно проверяйте и обслуживайте встроенный фильтр – это критически важно для долговечности системы. При использовании функции Self-hold убедитесь, что время цикла системы соответствует кратковременному включению клапана (20 мс). Рекомендуемые диаметры шлангов: питание Øфитинг 6 мм, вакуумная линия Øфитинг 6 мм/8 мм. Для снижения шума используйте исполнение с глушителем, для гибкости подключения – с цанговым фитингом. Соблюдайте температурный диапазон 0°C ÷ 50°C и избегайте конденсации влаги в системе.
