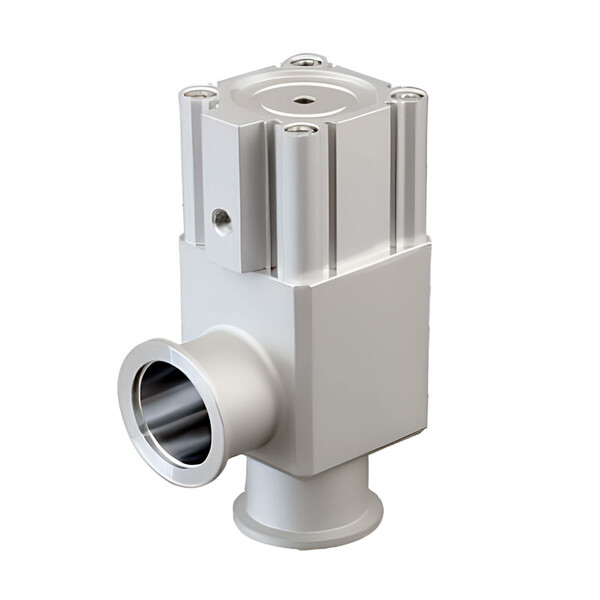

Клапан высокого вакуума E.MC арт. EXLC16-S
Задать вопрос в MAX
Кратко о товаре:
Клапан высокого вакуума E.MC арт. EXLC16-S, серия EXL, функция: Двустороннего действия. Диаметр фланца: 16 мм, рабочее давление: 1х10-6 … 0,1 Па, давление управления: 4 ÷ 7 бар, температура: 5°C ÷ 60°C°C. Материал корпуса/уплотнений: Алюминиевый сплав/FKM
Описание и характеристики
Детальное описание:
Клапан высокого вакуума EXLC16-S — прецизионный угловой клапан серии EXL для работы в условиях сверхвысокого вакуума (до 1×10⁻⁶ Па). Исполнение Двустороннего действия с фланцем диаметром 16 мм обеспечивает герметичное перекрытие вакуумной линии с нормой внутренней утечки всего 1,3×10⁻¹⁰ Па·м³/с и внешней утечки 1,3×10⁻¹¹ Па·м³/с. Уникальная конструкция с гофрой из нержавеющей стали изолирует уплотнительное кольцо от воздействия вакуума, что гарантирует стабильную работу в течение всего срока службы. Пневматическое управление при давлении 4 ÷ 7 бар обеспечивает быстрое и надёжное срабатывание без механических передач, исключающих риск загрязнения вакуумной камеры. Клапан изготовлен из алюминиевого сплава с уплотнениями из фторкаучука FKM, TPU, что обеспечивает совместимость с инертными газами и агрессивными средами в диапазоне температур 5°C ÷ 60°C.
Ключевые преимущества серии EXL:
- Работа в диапазоне давлений от атмосферного до сверхвысокого вакуума (1×10⁻⁶ Па) — один из самых широких диапазонов среди пневматических клапанов.
- Сверхнизкие нормы утечек благодаря специальной гофре из нержавеющей стали, изолирующей уплотнительное кольцо от вакуумной среды.
- Цельнолитой корпус из алюминиевого сплава обеспечивает высокую прочность, коррозионную стойкость и минимальную газовыделение.
- Четыре варианта расположения пневмоподключения (M5) позволяют оптимизировать компоновку вакуумной системы без дополнительных переходников.
- Опция с визуальным индикатором положения (Без индикатора) упрощает диагностику и контроль состояния клапана без дополнительных датчиков.
- Фланцевое соединение типа KF(NW) обеспечивает быстрый монтаж и демонтаж при обслуживании вакуумных систем.
- Расход до 5 л/с (в зависимости от размера фланца) — оптимальный баланс между компактностью и производительностью.
Характеристики на Клапан высокого вакуума E.MC арт. EXLC16-S:
- Производитель: E.MC
- Артикул: EXLC16-S
- Тип: Клапан высокого вакуума E.MC, угловой
- Серия клапана: EXL
- Функция: Двустороннего действия
- Диаметр фланца: 16 мм
- Индикатор: Без индикатора
- Подключение сжатого воздуха: M5
- Рабочее давление: 1х10-6 … 0,1 Па
- Давление управления: 4 ÷ 7 бар
- Рабочая температура: 5°C ÷ 60°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Алюминиевый сплав
- Материал уплотнений: FKM, TPU
Документация на: Клапан высокого вакуума E.MC арт. EXLC16-S
Клапан высокого вакуума E.MC арт. EXLC16-S в формате PDF скачать
Экспертные рекомендации по применению
EXLC16-S — клапан высокого вакуума с фланцем 16 мм и функцией Двустороннего действия. Предназначен для критически важных вакуумных систем, где недопустимы даже микроскопические утечки: полупроводниковое производство, аналитическое оборудование (масс-спектрометры, электронные микроскопы), вакуумная металлургия, научные установки.
Критические условия эксплуатации:
• Рабочее давление (абс.): 1х10-6 … 0,1 Па — клапан рассчитан исключительно на вакуумные системы, установка в напорные линии недопустима;
• Давление управления: 4 ÷ 7 бар — при давлении ниже 0,4 МПа возможны неполное закрытие/открытие и увеличение времени срабатывания;
• Рабочая температура: 5°C ÷ 60°C — нижний предел +5°C обусловлен риском конденсации влаги при более низких температурах, что приведёт к коррозии и нарушению герметичности;
• Рабочая среда: Сжатый воздух — для агрессивных химических сред (галогены, аммиак) требуется консультация с производителем по совместимости уплотнений FKM.
Рекомендации по монтажу и эксплуатации:
• Перед установкой тщательно очистите фланцевые поверхности от загрязнений — даже микроскопические частицы могут нарушить герметичность;
• Используйте только оригинальные уплотнительные кольца типа KF — неоригинальные аналоги часто имеют отклонения по твердости и размерам;
• При монтаже в виброактивных системах (насосные агрегаты, турбомолекулярные насосы) применяйте демпфирующие прокладки для снижения передачи вибрации на клапан;
• Для клапанов с индикатором (Без индикатора) обеспечьте свободный доступ к индикатору для визуального контроля — это сократит время диагностики при отказах системы;
• Пневматическое подключение (M5) выбирайте с учётом компоновки системы: при ограниченном пространстве предпочтительны варианты «слева/справа от фланца».
Особенности применения в зависимости от функции:
• EXLA (одностороннего действия, нормально закрытый) — автоматически закрывается при отключении управляющего давления, обеспечивая безопасное отсечение вакуумной камеры при аварийных ситуациях. Идеален для систем с требованиями к пассивной безопасности.
• EXLC (двустороннего действия) — требует давления управления как для открытия, так и для закрытия. Предпочтителен в системах с автоматизированным циклическим управлением, где важно исключить самопроизвольное изменение состояния при кратковременных перебоях давления управления.
Совместимость и интеграция:
Клапаны серии EXL полностью совместимы с фланцами KF(NW) от ведущих производителей вакуумного оборудования (Pfeiffer Vacuum, Leybold, Edwards). Для интеграции в автоматизированные системы рекомендуется дополнить клапан датчиком положения (опционально) и электропневмоприводом для программного управления циклами вакуумирования/вентилирования.
