Описание и характеристики

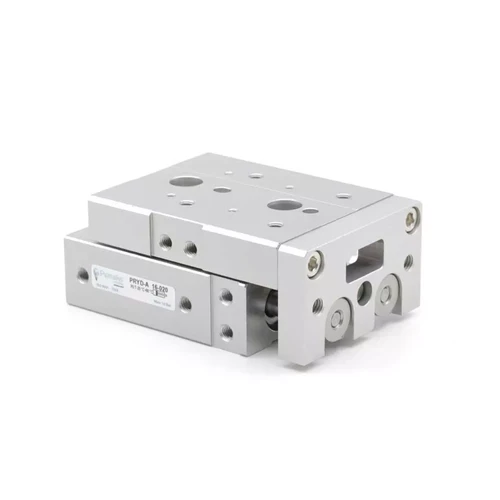

PRD-012-SA-0040-A (PRYDA-12-040 A) Мини-суппорт Pemaks PMK-PRYDA-12-040 A. Компонент пневматической системы. Рабочая среда — сжатый воздух. Оригинальная продукция Pemaks, отгрузка со склада в Москве, доставка по России.

---

Детальное описание:

PRD-012-SA-0040-A (PRYDA-12-040 A) Мини-суппорт Pemaks - является идеальным решением для применений, требующих высокого усилия и точного позиционирования, например, в сборочном и упаковочном производствах. Модель оснащена пневмоцилиндром с диаметром поршня 12 мм и ходом 40 мм. Конструкция типа: двойной поршень с демпфированием Регулируемое (с двух сторон) и системой определения позиции с помощью датчиков положения обеспечивает плавность хода и высокую повторяемость. Пневматическое подключение: M5, дополнительные опции: Пневмоцилиндр с направляющими и защитой от проворота. Рабочая среда — Сжатый воздух, максимальное рабочее давление составляет 10 бар.

Сочетание надежности и компактности делает серию PRYDA отличным выбором для повышения производительности любой системы. Высокая точность и гарантированная надежность обеспечивают безупречные результаты.

---

Характеристики:

• Диаметр поршня: 12 мм
• Ход: 40 мм
• Тип конструкции: двойной поршень
• Демпфирование: Регулируемое (с двух сторон)
• Определение позиции: с помощью датчиков положения
• Пневматическое подключение: M5
• Производитель: Pemaks
• Артикул: PRD-012-SA-0040-A (PRYDA-12-040 A)
• Ед. изм.: шт.
• Категория: Мини-суппорты PRYD
• Дополнительно: Пневмоцилиндр с направляющими и защитой от проворота
• Рабочая среда: Сжатый воздух
• Максимальное рабочее давление: 10 бар

---

Документация на: PRD-012-SA-0040-A (PRYDA-12-040 A) Мини-суппорт Pemaks

Приводы с направляющими и защитой от проворота серии PRYD-A Pemaks в формате PDF скачать

---

Экспертные рекомендации по применению

12 мм×40 мм — мини-суппорт серии PRYD с конструкцией двойной поршень, демпфированием Регулируемое (с двух сторон) и магнитным датчиком положения (с помощью датчиков положения). Предназначен для компактных пневматических систем с ограниченным монтажным пространством: автоматизация упаковки, сборочные линии, тестовое оборудование, роботизированные модули.

Критические условия эксплуатации:
• Максимальное рабочее давление: 10 бар — превышение давления может привести к повреждению уплотнений и потере герметичности;
• Рабочая среда: Сжатый воздух — для агрессивных сред (пары растворителей, химикаты) требуется замена стандартных уплотнений на FKM или EPDM;
• Температурный диапазон: −20…+80 °C — при работе ниже −10 °C возможны задержки срабатывания из-за увеличения вязкости смазки;
• Нагрузка на шток: строго ограничена конструкцией — радиальные и моментные нагрузки недопустимы без внешней направляющей.

Рекомендации по монтажу и подключению:
• Монтируйте суппорт на жёсткое основание, обеспечивая соосность с противодействующим элементом — перекосы вызывают ускоренный износ направляющих;
• Пневматическое подключение: M5 — используйте только уплотнение по ISO 7/1, избегайте чрезмерного крутящего момента при затяжке;
• При использовании в запылённых условиях (IP54 и ниже) рекомендуется установка защитного кожуха на шток;
• Для моделей с демпфированием (Регулируемое (с двух сторон)) обеспечьте плавную регулировку дросселей — резкое закручивание может привести к гидроудару и повреждению поршня.

Особенности применения в зависимости от конструкции:
• С двусторонним действием — обеспечивает активное усилие как на выдвижение, так и на возврат; идеален для точного позиционирования и циклических операций.
• С пружинным возвратом — используется в системах с требованиями к аварийному возврату при пропадании давления (например, блокировки безопасности).

Обслуживание и надёжность:
Производитель Pemaks гарантирует ресурс до 10 млн циклов при соблюдении условий эксплуатации. Регулярно проверяйте:
– состояние штока на наличие царапин и коррозии;
– герметичность резьбовых соединений;
– работоспособность магнитного датчика (с помощью датчиков положения).
Техническое обслуживание (смазка, замена уплотнений) рекомендуется каждые 12 месяцев или после 5 млн циклов — в зависимости от интенсивности использования.
