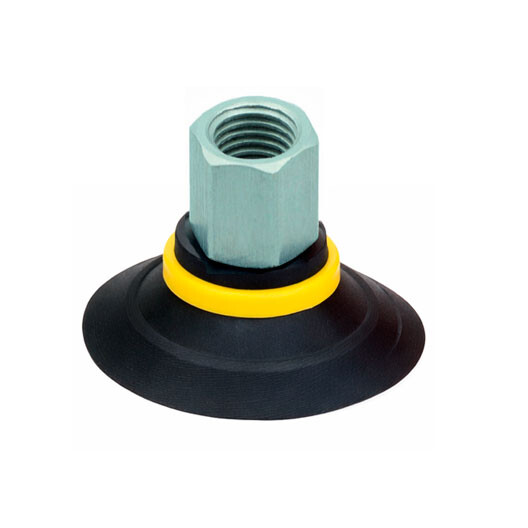

Вакуумный захват E.MC арт. SZF150N-G4F
Задать вопрос в MAX
Кратко о товаре:
Вакуумный захват E.MC арт. SZF150N-G4F, серия SZF, Тип: Вакуумный захват E.MC, круглый, диаметр присоски: 150 мм, присоединение вакуума: G1/2 внутренняя. Рабочее давление: -0,95 ÷ 0 бар, температура: -20°C ÷ 80°C, среда: Сжатый воздух. Материал захвата: N
Описание и характеристики
Детальное описание:
Вакуумный захват SZF150N-G4F — это высокопроизводительная присоска серии SZF с диаметром 150 мм, предназначенная для надёжной фиксации различных материалов в автоматизированных системах. Благодаря конструкции с рёбрами жёсткости и минимальным внутренним объёмом обеспечивается короткое время цикла вакуумирования и отсутствие деформации тонкостенных заготовок. Материал присоски — NBR, что определяет диапазон рабочих температур -20°C ÷ 80°C и совместимость с различными типами обрабатываемых поверхностей. Присоединение: G1/2 внутренняя, рабочее давление: -0,95 ÷ 0 бар. Идеально подходит для применения в пищевой, электронной, упаковочной и лёгкой промышленности.
Ключевые преимущества серии SZF:
- Рёбра жёсткости обеспечивают устойчивость формы при вакуумировании.
- Малый внутренний объём присоски — быстрое создание вакуума и короткое время цикла.
- Деликатная работа с тонкостенными и хрупкими материалами без деформации.
- Сменная конструкция — возможность замены присоски по мере износа без замены всего узла.
- Широкий выбор диаметров от 15 до 300 мм для любых задач.
- Варианты исполнения с антистатическим материалом для электронной промышленности.
- Разнообразие присоединительных резьб для интеграции в любые пневмосистемы.
Характеристики на Вакуумный захват E.MC арт. SZF150N-G4F:
- Производитель: E.MC
- Артикул: SZF150N-G4F
- Тип: Вакуумный захват E.MC, круглый
- Серия эжектора: SZF
- Диаметр присоски: 150 мм
- Присоединение вакуума: G1/2 внутренняя
- Рабочее давление: -0,95 ÷ 0 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал захвата: NBR
Документация на: Вакуумный захват E.MC арт. SZF150N-G4F
Вакуумный захват E.MC арт. SZF150N-G4F в формате PDF скачать
Экспертные рекомендации по применению
SZF150N-G4F — вакуумный захват серии SZF диаметром 150 мм из материала NBR. Рекомендуется использовать при рабочем давлении -0,95 ÷ 0 бар для достижения максимального усилия удержания. При работе с пористыми или шероховатыми поверхностями (картон, ДСП, ткань) увеличьте диаметр присоски на 20–30% по сравнению с расчётным — это компенсирует утечки воздуха и обеспечит стабильное удержание.
Критически важные условия эксплуатации:
• Рабочая температура: -20°C ÷ 80°C — выход за пределы диапазона приведёт к потере эластичности материала и снижению герметичности;
• Рабочая среда: Сжатый воздух — избегайте контакта с несовместимыми химическими веществами (уточняйте совместимость по таблице материалов производителя);
• Положение монтажа: Любое — при отклонении от рекомендованной ориентации возможна деформация присоски и снижение вакуума;
• Для электронных компонентов используйте только антистатические исполнения (материал силикон с добавкой или CS) — обычный каучук может накапливать статический заряд и повреждать чувствительные элементы.
Оптимизация производительности:
• Минимизируйте длину вакуумного шланга — каждый дополнительный метр увеличивает время цикла на 15–25%;
• Для диаметров до 30 мм используйте шланг Ø6 мм, 40–75 мм — Ø8 мм, свыше 75 мм — Ø10–12 мм;
• При работе с тонкостенными заготовками (пластиковая тара, ПЭТ-бутылки) снижайте глубину вакуума до -0,4…-0,5 бар — это предотвратит деформацию без потери надёжности удержания;
• Регулярно проверяйте состояние присоски на предмет износа кромки — замена рекомендуется при видимых трещинах или потере эластичности.
