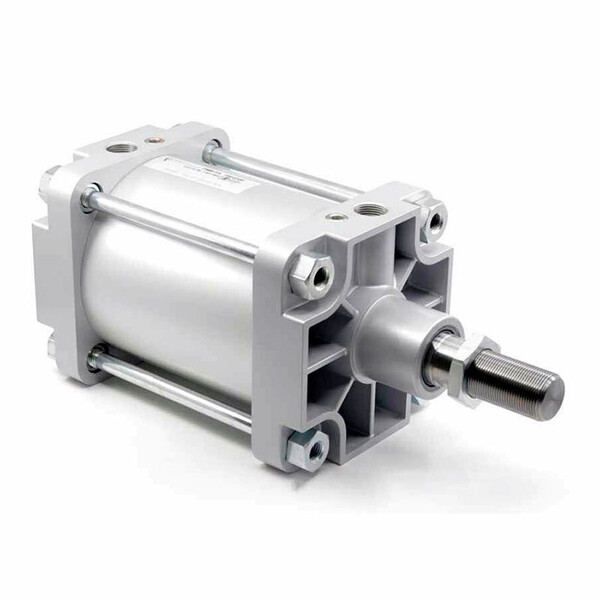

Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100)
Задать вопрос в MAX
Кратко о товаре:
Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100) Ø поршня:160 мм и ход 100 мм. Двустороннее. Демпфирование: Регулируемое. Подключение: G3/4. Стандарт: ISO 15552. Давление: 10 бар. Температура: -20°C ÷ 60°C.
Описание и характеристики
Детальное описание:
Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100) — Пневмоцилиндр Pemaks на шпильках, наружная резьба на штоке, с магнитом на поршне серии PMB-SYA, соответствующий стандарту ISO 15552. Цилиндр имеет диаметр поршня 160 мм и ход 100 мм. Рабочее давление до 10 бар, температурный диапазон -20°C ÷ 60°C. Рабочая среда: Сжатый воздух. Подключение воздуха: G3/4. Материалы: колба — Алюминиевый сплав, крышки — Алюминиевый сплав, шток — Нержавеющая сталь AISI 420 с хромированным покрытием, уплотнения — Полиуретан (PU). Демпфирование: Регулируемое. Монтаж допускается в любом положении (Любое).
Основные особенности серии PMB-SYA:
- Соответствие международному стандарту ISO 15552 обеспечивает совместимость с промышленными пневмосистемами по всему миру.
- Регулируемое демпфирование (Регулируемое) гарантирует плавный и бесшумный ход в конце рабочего цикла, снижая ударные нагрузки.
- Колба из алюминиевого сплава с элоксальным покрытием и шток из стали Нержавеющая сталь AISI 420 с хромированным покрытием с твёрдым хромовым покрытием обеспечивают высокую износостойкость при работе с большими нагрузками.
- Встроен магнит для совместимости с бесконтактными датчиками положения.
- Рабочее давление до 10 бар и температурный диапазон -20°C ÷ 60°C подходят для большинства задач промышленной автоматизации с крупногабаритными цилиндрами.
- Универсальное подключение воздуха (G3/4) и возможность монтажа в любом положении упрощают интеграцию в существующие линии.
Характеристики на Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100):
- Производитель: Pemaks
- Артикул: PMB-160-SYA-0100
- Тип: Пневмоцилиндр Pemaks на шпильках, наружная резьба на штоке, с магнитом на поршне
- Серия пневмоцилиндра: PMB-SYA
- Ход поршня, мм: 100
- Диаметр поршня, мм: 160
- Тип демпфирования: Регулируемое
- Тип действия: Двустороннее
- Подключение воздуха: G3/4
- Соответствует стандарту: ISO 15552
- Рабочее давление: 10 бар
- Рабочая температура: -20°C ÷ 60°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал уплотнений: Полиуретан (PU)
- Материал штока: Нержавеющая сталь AISI 420 с хромированным покрытием
- Материал колбы: Алюминиевый сплав
- Материал крышек: Алюминиевый сплав
Документация на: Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100)
Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100) в формате PDF скачать
Экспертные рекомендации по применению
При монтаже Стандартный пневмоцилиндр Pemaks PMB-160-SYA-0100 (PMBYA-160-100) через внешние крышки строго по оси штока — избегайте перекосов и боковых нагрузок. При радиальных усилиях обязательно используйте направляющие или опорные элементы.
Для точной сигнализации положения поршня применяйте герконовые или бесконтактные датчики, совместимые с встроенным магнитом.
Подавайте подготовленный сжатый воздух с фильтрацией не грубее 40 мкм. При интенсивной эксплуатации допускается лёгкая смазка — но если вы начали использовать смазку, её подачу необходимо сохранять постоянно.
Не превышайте максимальное рабочее давление 10 бар и избегайте частых ударных режимов без демпфирования. Регулируемое демпфирование позволяет снизить динамические нагрузки в конце хода — настройте его под вашу задачу.
При работе при температурах выше +80°C замените стандартные уплотнения на исполнение с FKM (Viton) (Полиуретан (PU)), что расширит диапазон до +150°C и повысит стойкость к агрессивным средам.
При техническом обслуживании проверяйте состояние уплотнений, резьбы штока (G3/4) и регулировочных винтов демпфера. Колба из алюминиевого сплава с элоксаловым покрытием требует защиты от длительного контакта с агрессивными химикатами и морской водой.
