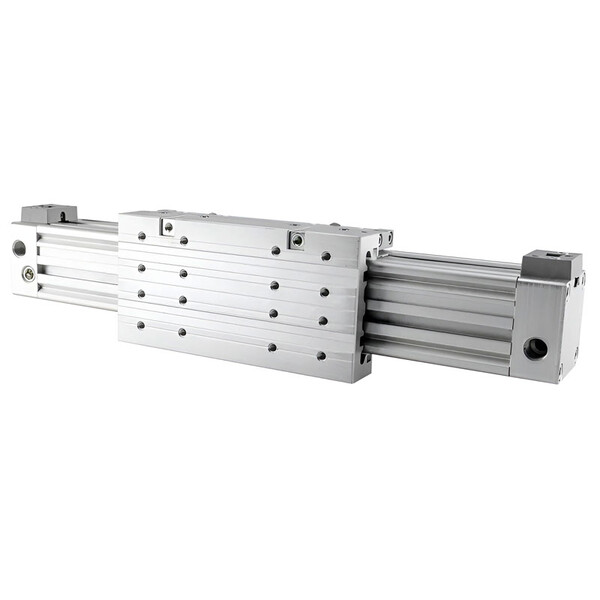

Бесштоковый пневмоцилиндр Pemaks Z-050-FYA-1000 (ZF3500-0000-1000)
Задать вопрос в MAX
Кратко о товаре:
Бесштоковый пневмоцилиндр Pemaks Z-050-FYA-1000 (ZF3500-0000-1000) диаметр поршня: 50 мм и ход: 1000 мм. Двустороннее. Демпфирование: Регулируемое. Подключение: G1/4. Давление: 8 бар. Температура: -20°C ÷ 80°C.
Описание и характеристики
Детальное описание:
Бесштоковый пневмоцилиндр Pemaks Z-050-FYA-1000 (ZF3500-0000-1000) — Бесштоковый пневмоцилиндр Pemaks, каретка с опорной платформой с одной стороны серии Z с встроенной направляющей скольжения. Готовое решение «цилиндр + направляющая» в едином корпусе для точного линейного перемещения без люфтов. Диаметр поршня 50 мм, ход 1000 мм. Рабочее давление до 8 бар, температурный диапазон -20°C ÷ 80°C. Подключение воздуха: G1/4. Материалы: колба из Алюминий с элоксаловым покрытием, крышки из Алюминий с элоксаловым покрытием, уплотнения из Полиуретан (PU). Демпфирование: Регулируемое. Монтаж допускается в любом положении (Любое).
Основные особенности серии Z:
- Интегрированная направляющая из нержавеющей стали обеспечивает жёсткость перемещения без необходимости монтажа внешних линейных направляющих — экономия до 30% стоимости узла.
- Прижимная планка из нержавеющей стали компенсирует зазоры при износе направляющей, продлевая ресурс узла без замены компонентов.
- Ход до 6000 мм с сохранением точности позиционирования — невозможно для штоковых цилиндров из-за изгиба штока.
- Уплотнительная лента из TPU + защитная лента из нержавейки — двойная защита от пыли и стружки без обслуживания.
- Варианты каретки: сверху (стандарт), снизу, сбоку — позволяет монтировать рабочий орган с любой стороны без адаптеров.
- Идеален для роботизированных манипуляторов, систем загрузки прессов, позиционирования инструмента на станках с требованиями к точности и надёжности.
Характеристики на Бесштоковый пневмоцилиндр Pemaks Z-050-FYA-1000 (ZF3500-0000-1000):
- Производитель: Pemaks
- Артикул: Z-050-FYA-1000
- Тип: Бесштоковый пневмоцилиндр Pemaks, каретка с опорной платформой с одной стороны
- Серия пневмоцилиндра: Z
- Ход поршня, мм: 1000
- Диаметр поршня, мм: 50
- Тип демпфирования: Регулируемое
- Тип действия: Двустороннее
- Подключение воздуха: G1/4
- Рабочее давление: 8 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал уплотнений: Полиуретан (PU)
- Материал колбы: Алюминий с элоксаловым покрытием
- Материал крышек: Алюминий с элоксаловым покрытием
Документация на: Бесштоковый пневмоцилиндр Pemaks Z-050-FYA-1000 (ZF3500-0000-1000)
Бесштоковый пневмоцилиндр Pemaks Z-050-FYA-1000 (ZF3500-0000-1000) в формате PDF скачать
Экспертные рекомендации по применению
Когда выбирать модификацию ZF: Выбирайте ZF при радиальных нагрузках до 500 Н и требованиях к точности позиционирования ±0,1 мм. Готовое решение «цилиндр + направляющая» экономит до 30% стоимости узла относительно раздельного монтажа штокового цилиндра и линейных направляющих.
Преимущества встроенной направляющей: Направляющая из нержавеющей стали интегрирована в профиль колбы — это исключает люфты, возникающие при монтаже внешних направляющих на отдельные кронштейны. Жёсткость узла повышается на 40% относительно комбинации «штоковый цилиндр + внешние направляющие».
Монтаж и выравнивание: При установке цилиндра длиной >1500 мм обязательно используйте среднюю опору MB каждые 750 мм хода. Без опоры допустимый прогиб профиля при нагрузке 500 Н составит 0,8 мм на 1000 мм — это приведёт к ускоренному износу направляющей за 5000–7000 циклов.
Компенсация износа: Прижимная планка из нержавеющей стали позволяет компенсировать зазоры при износе направляющей без замены компонентов. Регулировка выполняется шестигранным ключом через технологические отверстия в корпусе — ресурс узла увеличивается на 25–30%.
Датчики положения: Магнит встроен в каретку — датчик устанавливается непосредственно на корпус цилиндра напротив каретки. Расстояние «корпус–датчик» не должно превышать 2 мм. При температурах >+70°C используйте датчики с керамическим корпусом — пластиковые теряют герметичность.
Совместимость: Цилиндры серии ZF совместимы с распределителями серий 4V/5V с пропускной способностью ≥0,3 м³/ч (при давлении 6 бар). Для ходов >2000 мм используйте распределители с увеличенным сечением каналов (серия 4V310) — стандартные 4V210 вызывают «торможение» в середине хода из-за недостаточного расхода воздуха.
