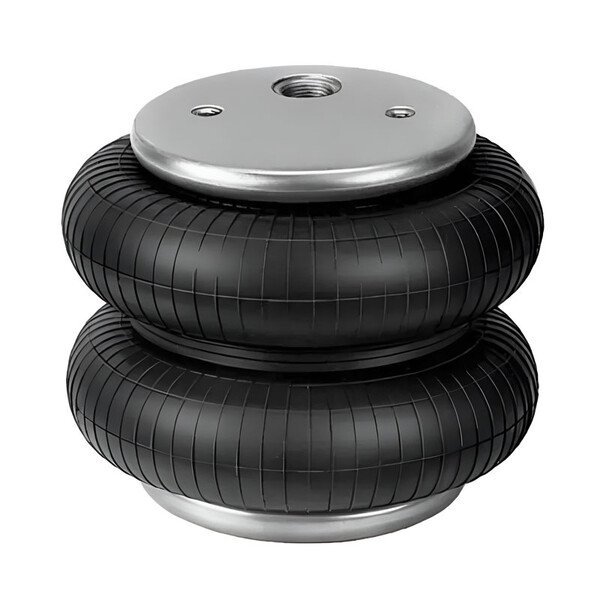

Балонный пневмоцилиндр Pemaks PEB-215-155
Задать вопрос в MAX
Кратко о товаре:
Балонный пневмоцилиндр Pemaks PEB-215-155 — Тип действия: Одностороннее, рабочее давление 0 ÷ 8 бар, температура -40°C ÷ 70°C. Материал корпуса: Гальванизированная сталь, материал сильфона: Резина. Рабочая среда: Сжатый воздух.
Описание и характеристики
Детальное описание:
Балонный пневмоцилиндр Pemaks PEB-215-155 — Сильфонный цилиндр Pemaks, с двумя гофрами серии PEB с сильфонной конструкцией без поршня и штока. В отличие от поршневых цилиндров, рабочим органом служит эластичный сильфон из материала Резина, который расширяется под давлением воздуха 0 ÷ 8 бар, создавая плавное бесступенчатое движение без трения скольжения. Корпус изготовлен из Гальванизированная сталь. Вес цилиндра: 2300 г. Рабочая температура: -40°C ÷ 70°C. Рабочая среда: Сжатый воздух. Монтаж допускается в положении: Любое.
Основные особенности серии PEB:
- Отсутствие трения скольжения — сильфон расширяется без контакта с металлическими поверхностями, что исключает износ уплотнений и обеспечивает практически неограниченный ресурс.
- Естественная герметичность — сам сильфон выполняет функцию уплотнения, не требуя обслуживания, замены манжет или скребков.
- Бесшумная работа — отсутствие металлического контакта при движении делает цилиндр идеальным для шумочувствительных зон (медицинские кабинеты, лаборатории, офисные помещения).
- Не требует смазки — конструкция полностью исключает необходимость подачи смазки в пневмосистему, что упрощает эксплуатацию и снижает эксплуатационные расходы.
- Компактность в осевом направлении — при одинаковом ходе занимает меньше места по длине по сравнению с поршневыми цилиндрами благодаря отсутствию штока.
- Идеален для зажимных устройств, подъёмников с плавным ходом, виброизоляции оборудования, точного позиционирования хрупких изделий.
Характеристики на Балонный пневмоцилиндр Pemaks PEB-215-155:
- Производитель: Pemaks
- Артикул: PEB-215-155
- Тип: Сильфонный цилиндр Pemaks, с двумя гофрами
- Серия пневмоцилиндра: PEB
- Вес: 2300 г
- Тип действия: Одностороннее
- Рабочее давление: 0 ÷ 8 бар
- Рабочая температура: -40°C ÷ 70°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал сильфона: Резина
- Материал корпуса: Гальванизированная сталь
Документация на: Балонный пневмоцилиндр Pemaks PEB-215-155
Балонный пневмоцилиндр Pemaks PEB-215-155 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие баллонных цилиндров от поршневых — отсутствие трения скольжения и металлического контакта при движении. Это делает серию PEB незаменимой в задачах, где критичны: бесшумность, отсутствие смазки, минимальное техническое обслуживание и высокая надёжность при интенсивной эксплуатации.
Особенности монтажа: При установке цилиндра убедитесь, что ось сильфона строго совпадает с направлением прикладываемой нагрузки. Боковые усилия свыше 5% от номинального усилия вызывают перекос сильфона и преждевременный износ. Для компенсации возможных перекосов рекомендуется использовать шарнирные головки или карданные соединения на рабочем органе.
Подготовка воздуха: Перед цилиндром установите фильтр тонкой очистки не грубее 40 мкм. В отличие от поршневых цилиндров, сильфонные нечувствительны к влажности воздуха — конденсат не вызывает коррозии направляющих (их нет в конструкции). Смазка воздуха не требуется и даже нежелательна — масляные пары могут ускорить старение эластомера сильфона.
Возврат в исходное положение: Баллонные цилиндры серии PEB возвращаются в исходное положение за счёт упругости сильфона. При вертикальном монтаже с нагрузкой на шток убедитесь, что вес нагрузки не превышает 70% от усилия возврата сильфона — иначе цилиндр не сможет полностью сжаться. Для тяжёлых нагрузок используйте модификацию с возвратной пружиной (опция не указана в артикуле, уточняйте при заказе).
Типичные применения для цилиндра PEB-215-155: 1) Зажимные устройства для фиксации заготовок на станках с ЧПУ — бесшумное срабатывание не мешает оператору; 2) Подъёмники для точного позиционирования хрупких изделий (стекло, керамика) — плавный ход без рывков; 3) Виброизоляция чувствительного оборудования — сильфон гасит вибрации за счёт упругости материала; 4) Медицинские манипуляторы и лабораторные анализаторы — отсутствие смазки исключает загрязнение рабочей зоны.
Типичные ошибки: 1) Установка без компенсации перекосов — приводит к одностороннему износу сильфона и разрыву за 5000–10000 циклов; 2) Применение для ходов свыше 150 мм — конструкция не предназначена для длинных перемещений, используйте поршневые цилиндры; 3) Подача смазки в воздух — ускоряет старение эластомера сильфона; 4) Вертикальный монтаж с нагрузкой, превышающей усилие возврата — цилиндр не возвращается в исходное положение.
