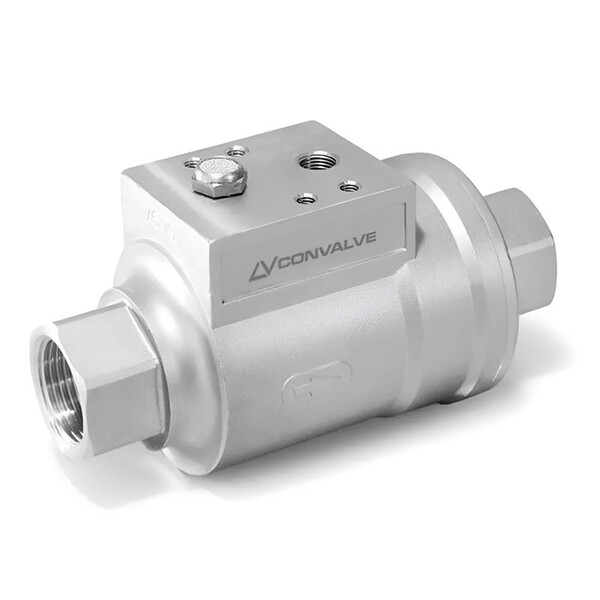

Коаксиальный клапан Pemaks CPCV-40S Convalve
Задать вопрос в MAX
Кратко о товаре:
Коаксиальный клапан Pemaks CPCV-40S Convalve — серии CPCV, номинальный диаметр Ду40, присоединение G1 1/2. Тип действия: Одностороннего. Рабочее давление: 0 ÷ 16 бар, давление управления: 3 ÷ 8 бар. Материал корпуса: CF8M/CF8, уплотнений: EPDM.
Описание и характеристики
Детальное описание:
Коаксиальный клапан Pemaks CPCV-40S Convalve — Коаксиальный клапан Pemaks, 2/2, резьбовой серии CPCV с коаксиальной конструкцией, обеспечивающей быстрое переключение потока без использования подвижных механических элементов. Клапан выполнен из материала CF8M/CF8 и предназначен для работы при давлении до 0 ÷ 16 бар с управляющим сигналом 3 ÷ 8 бар. Он надёжно функционирует при температуре рабочей среды от -20°C ÷ 130°C и допускает эксплуатацию в окружающей среде до -20°C ÷ 80°C. Уплотнения из EPDM обеспечивают герметичность даже при частых циклах переключения. Подключение осуществляется через резьбу G1 1/2 при условном проходе Ду40. Производитель: Pemaks, артикул: CPCV-40S.
Основные особенности серии CPCV:
- Коаксиальная конструкция — основной и управляющий потоки расположены соосно, что исключает гидравлические удары при переключении и обеспечивает плавное управление потоком.
- Работа с загрязнёнными средами — в отличие от тарельчатых распределителей, клапан устойчив к частицам до 50 мкм, не требует фильтрации тонкой очистки (достаточно 100 мкм).
- Низкое энергопотребление — катушка управления потребляет всего 5–8 Вт в рабочем режиме (против 15–20 Вт у стандартных распределителей).
- Быстрое переключение — время срабатывания не превышает 30–50 мс, что критично для высокоскоростных пневмосистем.
- Компактность — габариты на 40% меньше аналогичных распределителей с тем же условным проходом.
- Идеален для систем вакуумной упаковки, пневмотранспорта сыпучих материалов, управления крупногабаритными цилиндрами с высоким расходом.
Характеристики на Коаксиальный клапан Pemaks CPCV-40S Convalve:
- Производитель: Pemaks
- Артикул: CPCV-40S
- Тип: Коаксиальный клапан Pemaks, 2/2, резьбовой
- Серия клапана: CPCV
- Номинальный диаметр: Ду40
- Присоединительная резьба: G1 1/2
- Подвод пилотного воздуха: G1/8 NAMUR
- Рабочая температура: -20°C ÷ 130°C
- Температура окружающей среды: -20°C ÷ 80°C
- Рабочее давление: 0 ÷ 16 бар
- Давление управления: 3 ÷ 8 бар
- Тип действия: Одностороннего
- Материал уплотнений: EPDM
- Материал корпуса: CF8M/CF8
Документация на: Коаксиальный клапан Pemaks CPCV-40S Convalve
Коаксиальный клапан Pemaks CPCV-40S Convalve в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие коаксиального клапана от распределителя — отсутствие подвижного золотника или тарелки. Переключение потока происходит за счёт смещения мембраны под действием управляющего давления, что делает клапан серии CPCV устойчивым к загрязнениям и износу. Не используйте его как замену распределителю в системах с чистым воздухом — это экономически нецелесообразно. Коаксиальная конструкция оправдана именно при работе с абразивными или загрязнёнными средами.
Выбор под диаметр Ду40: Номинальный диаметр Ду40 определяет максимальный расход при перепаде давления 6 бар. Для трубопроводов с условным проходом Ду40 рекомендуется использовать клапан с резьбой G1 1/2. При выборе резьбы учитывайте, что наружная резьба упрощает монтаж в ограниченном пространстве, внутренняя — снижает риск повреждения при транспортировке.
Тип действия (Одностороннего): Клапан типа «Одностороннего» применяется в зависимости от требований системы: нормально закрытые (НЗ) — для аварийного отключения потока, нормально открытые (НО) — для обеспечения постоянного потока до момента срабатывания. Уточняйте тип при проектировании схемы управления.
Монтаж и подключение: Устанавливайте клапан строго в положении, указанном стрелкой на корпусе (направление потока). Отклонение от вертикали допускается до ±15°. При монтаже в системах с конденсатом (например, компрессорные установки) размещайте клапан стрелкой вверх — это предотвратит скопление влаги в управляющей камере. Подключайте управляющую линию через фильтр 40 мкм даже при работе с загрязнённой основной средой — управляющая камера чувствительна к частицам <20 мкм.
Типичные применения для клапана CPCV-40S с диаметром Ду40: 1) Вакуумные системы упаковки — переключение потока при работе с порошками и гранулами, где стандартные распределители быстро выходят из строя; 2) Пневмотранспорт сыпучих материалов — управление заслонками при транспортировке цемента, муки, пластиковой крошки; 3) Системы продувки фильтров — циклическое открытие/закрытие для регенерации фильтрующих элементов; 4) Управление крупногабаритными цилиндрами (ход >500 мм) — обеспечение высокого расхода воздуха без потери скорости хода.
Типичные ошибки: 1) Установка без учёта направления потока — приводит к вибрации мембраны и преждевременному износу; 2) Подключение управляющей линии без фильтра — засорение управляющей камеры за 500–1000 циклов; 3) Применение в системах с чистым воздухом — экономически неоправдано, используйте стандартные распределители; 4) Монтаж в положении «стрелкой вниз» при наличии конденсата — скопление влаги вызывает коррозию управляющей камеры.
