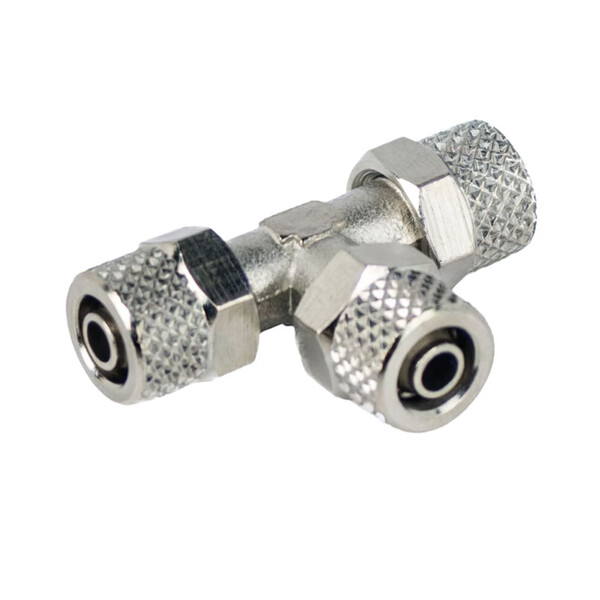

Фитинг Pemaks с накидной гайкой, тройник PSKT-6/4
Задать вопрос в MAX
Кратко о товаре:
Фитинг Pemaks с накидной гайкой, тройник PSKT-6/4 — серии PSK. Подключение 1 → трубка 6/4 Подключение 2 → трубка 6/4. Рабочее давление: 25 бар, температура: От -20 до +80 °C. Материал корпуса и гайки: Никелированная латунь, уплотнения: NBR. Допустимое пол
Описание и характеристики
Детальное описание:
Фитинг Pemaks с накидной гайкой, тройник PSKT-6/4 — Фитинг Pemaks с накидной гайкой, тройник серии PSK для создания быстроразъёмных герметичных соединений в пневматических и гидравлических системах. Фитинг обеспечивает надёжное соединение трубка 6/4 → трубка 6/4 за счёт затяжки накидной гайки, исключающей необходимость сварки или пайки. Рабочее давление до 25 бар, температурный диапазон От -20 до +80 °C. Уплотнение выполнено из материала NBR, корпус и гайка — из Никелированная латунь. Допустимое положение при монтаже: Любое. Производитель: Pemaks, артикул: PSKT-6/4.
Основные особенности серии PSK:
- Быстрая сборка и разборка — соединение выполняется затяжкой накидной гайки без специального инструмента, что ускоряет монтаж и техническое обслуживание в 3–5 раз по сравнению со сварными соединениями.
- Многократная герметичность — конструкция сохраняет герметичность после 50+ циклов сборки/разборки без замены уплотнений.
- Виброустойчивость — накидная гайка самоконтрится при вибрации до 15 Гц, исключая самопроизвольное ослабление соединения.
- Универсальность материалов — корпус из латуни или нержавеющей стали совместим с трубками из меди, алюминия, нержавеющей стали и полимерных материалов.
- Компактность — минимальные габариты позволяют монтировать фитинги в условиях ограниченного пространства (например, внутри пневмоблоков).
- Идеален для пневмосистем промышленной автоматизации, модульных линий, роботизированных комплексов с требованиями к быстрому обслуживанию.
Характеристики на Фитинг Pemaks с накидной гайкой, тройник PSKT-6/4:
- Производитель: Pemaks
- Артикул: PSKT-6/4
- Тип: Фитинг Pemaks с накидной гайкой, тройник
- Серия фитинга: PSK
- Подключение 1: трубка 6/4
- Подключение 2: трубка 6/4
- Рабочее давление: 25 бар
- Рабочая температура: От -20 до +80 °C
- Рабочая среда: Сжатый воздух, Вакуум
- Материал уплотнения: NBR
- Материал гайки и корпуса: Никелированная латунь
- Положение при монтаже: Любое
Документация на: Фитинг Pemaks с накидной гайкой, тройник PSKT-6/4
Фитинг Pemaks с накидной гайкой, тройник PSKT-6/4 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие фитингов с накидной гайкой от резьбовых соединений — отсутствие необходимости в герметиках и уплотнительных лентах. Герметичность обеспечивается за счёт прижима уплотнительного кольца из NBR при затяжке гайки. Не используйте ФУМ-ленту или сантехническую нить — это нарушит геометрию прижима и вызовет утечки.
Подбор под тип соединения: Фитинг PSKT-6/4 предназначен для соединения трубка 6/4 с трубка 6/4. При монтаже убедитесь, что конец трубки обрезан строго перпендикулярно (допустимый угол ≤1°) и не имеет заусенцев. Затягивайте гайку моментом 8–12 Н·м для диаметров до 8 мм и 15–20 Н·м для диаметров 10–12 мм — недотяжка вызывает утечки, перетяжка деформирует уплотнительное кольцо.
Особенности монтажа: Устанавливайте фитинг в любом положении, исключая изгибы и перекручивание трубки. Минимальный радиус изгиба трубки должен составлять не менее 3 диаметров. Для систем с вибрацией (роботы, прессы) рекомендуется использовать виброгасящие хомуты на расстоянии 50–100 мм от фитинга — это снижает нагрузку на соединение и предотвращает ослабление гайки за 10 000+ циклов.
Материалы (Никелированная латунь и NBR): Корпус и гайка из Никелированная латунь обеспечивают коррозионную стойкость в условиях повышенной влажности. Уплотнение из NBR сохраняет эластичность в диапазоне От -20 до +80 °C. При работе с агрессивными средами (масла, растворители) убедитесь в совместимости материала уплотнения — для масел подходит NBR, для растворителей — Viton (FKM).
Типичные применения для фитинга PSKT-6/4:
1) Соединение пневмолиний в модульных системах автоматизации;
2) Быстрое подключение/отключение инструмента на роботизированных манипуляторах;
3) Монтаж пневмоблоков с возможностью демонтажа для обслуживания;
4) Создание ответвлений в магистрали для подключения датчиков давления.
Типичные ошибки: 1) Использование герметиков на резьбе — вызывает неравномерный прижим уплотнения и утечки; 2) Монтаж без очистки трубки — попадание стружки или грязи повреждает уплотнительное кольцо; 3) Прокладка трубки без виброгасящих хомутов — постоянная вибрация ослабляет гайку за 5000–10000 циклов; 4) Перетяжка гайки ключом с удлинителем — деформирует уплотнение и вызывает микротрещины.
