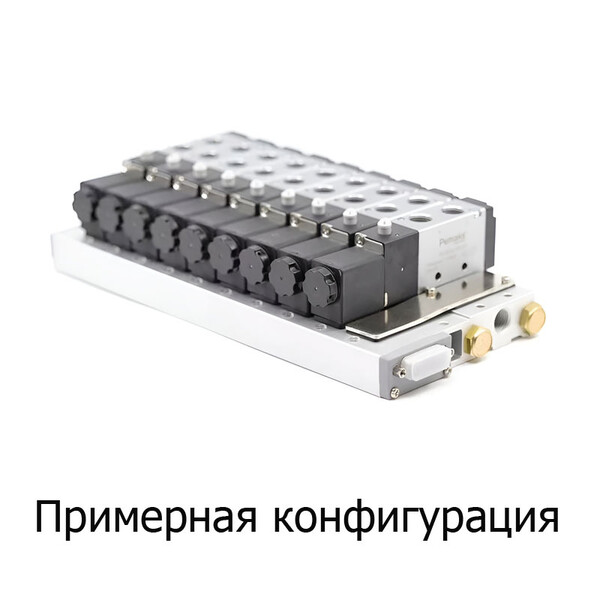

Пневмоостров Pemaks P1VT-52-14-12-V1
Задать вопрос в MAX
Кратко о товаре:
Пневмоостров Pemaks P1VT-52-14-12-V1 — пневмоостров серии P1VT, количество распределителей: 14, функция: 5/2. Подключение воздуха: G1/4, выходы: G1/4. Электрическое подключение: Многополюсный разъем, напряжение питания: 24 V DC. Рабочая среда: Сжатый возд
Описание и характеристики
Детальное описание:
Пневмоостров Pemaks P1VT-52-14-12-V1 — Пневмоостров Pemaks с многополюсным разъемом серии P1VT для централизованного управления группой пневмораспределителей в автоматизированных системах. Пневмоостров обеспечивает управление 14 распределителями с функцией 5/2 через единый многоконтактный разъём. Подключение воздуха: G1/4, выходы распределителей: G1/4. Электрическое подключение: Многополюсный разъем, напряжение питания: 24 V DC. Рабочая среда: Сжатый воздух, допустимое положение при монтаже: Любое. Производитель: Pemaks.
Основные особенности серии P1VT:
- Модульная конструкция — количество позиций можно наращивать от 3 до 24 штук без замены базовой платы, что упрощает модернизацию системы без полной замены острова.
- Многоконтактное подключение (15 контактов) — все распределители управляются через единый разъём, что сокращает количество проводов в шкафу управления на 70–80% по сравнению с одиночными распределителями.
- Компактность — при управлении 8 распределителями остров занимает всего 140 мм в ширину (для версии 14 мм) против 320 мм при использовании одиночных распределителей.
- Встроенная индикация — светодиоды на каждой позиции визуализируют состояние катушек без дополнительных датчиков.
- Универсальное пневмоподключение — центральные штуцеры для подачи и сброса воздуха, боковые выходы к потребителям — оптимальная компоновка для шкафного монтажа.
- Идеален для упаковочных линий, роботизированных комплексов, модульных сборочных станций с требованием к компактности и удобству обслуживания.
Характеристики на Пневмоостров Pemaks P1VT-52-14-12-V1:
- Производитель: Pemaks
- Артикул: P1VT-52-14-12-V1
- Тип: Пневмоостров Pemaks с многополюсным разъемом
- Серия пневмоострова: P1VT
- Подключение воздуха к пневмоострову: G1/4
- Выходы распределителей: G1/4
- Число распределителей: 14
- Функция распределителей: 5/2
- Электрическое подключение: Многополюсный разъем
- Напряжение питания: 24 V DC
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
Документация на: Пневмоостров Pemaks P1VT-52-14-12-V1
Пневмоостров Pemaks P1VT-52-14-12-V1 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие пневмоострова от одиночных распределителей — централизованное управление группой клапанов через единый электрический и пневматический интерфейс. Остров серии P1VT не заменяет распределитель, а объединяет несколько распределителей в компактный блок с общим питанием и сбросом. Не используйте остров для управления одним цилиндром — это экономически неоправданно. Применяйте при количестве управляемых цилиндров от 3 штук и выше.
Выбор количества позиций (14): Для острова с 14 позициями рекомендуется резервировать 15–20% свободных слотов для будущей модернизации. Например, при текущей потребности в 6 распределителях выбирайте остров на 8 позиций — это позволит добавить 2 распределителя без замены базовой платы и перекомпоновки шкафа. Максимальная длина острова при 14 позициях составляет 373,5 мм.
Электрическое подключение (Многополюсный разъем, 24 V DC): Многоконтактный разъём с 15 контактами обеспечивает питание всех катушек и возвратный сигнал через общий провод (контакт 15/COM). При подключении к ПЛК используйте кабель сечением не менее 0,5 мм² и длиной до 30 м без усилителей. Для напряжения 24 V DC соблюдайте полярность: контакт 1 — «+», контакт 15 — «–» (для 24V DC) или фаза/ноль (для 220V AC). Неправильная полярность вызывает мгновенный выход из строя всех катушек.
Пневматическое подключение (G1/4): Центральные штуцеры предназначены для подачи сжатого воздуха (вход) и сброса в атмосферу (выход). Не подключайте потребители напрямую к центральным штуцерам — используйте боковые выходы каждой позиции. Перед островом обязательно установите фильтр-влагоотделитель с тонкостью очистки 40 мкм и регулятор давления. Отсутствие фильтрации приводит к засорению каналов и отказу распределителей за 5000–10000 циклов.
Типичные применения для острова P1VT-52-14-12-V1 с 14 позициями:
1) Управление захватами 6-осевого промышленного робота;
2) Синхронное управление группой цилиндров в упаковочной машине (захват, подача, фиксация);
3) Централизованное управление пневмоприводами модульной сборочной станции;
4) Управление системой зажимов в прессовом оборудовании.
Типичные ошибки: 1) Использование острова для одного распределителя — экономически нецелесообразно, применяйте одиночный распределитель серии PV1; 2) Отсутствие фильтрации воздуха перед островом — вызывает засорение внутренних каналов и отказ распределителей; 3) Превышение длины кабеля управления >30 м без усилителя — падение напряжения приводит к неполному срабатыванию катушек; 4) Монтаж без виброгасящих опор при частоте коммутации >1 Гц — ослабление контактов в разъёме за 3–6 месяцев эксплуатации.
