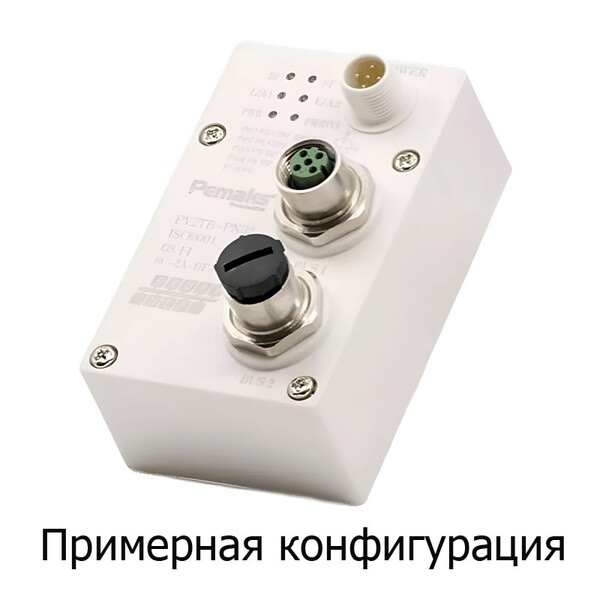

Шинный модуль Pemaks PVT2H-EC32
Задать вопрос в MAX
Кратко о товаре:
Шинный модуль Pemaks PVT2H-EC32 — серии P2VT, тип Шинный модуль Pemaks. Электрический интерфейс: Ethercat, напряжение питания: 24 V DC. Допустимое положение при монтаже: Любое.
Описание и характеристики
Детальное описание:
Шинный модуль Pemaks PVT2H-EC32 — серии P2VT для подключения пневмоостровов серии PV2T к промышленным шинам управления. Модуль преобразует сигналы промышленной сети в команды для распределителей острова, обеспечивая цифровое управление и диагностику в реальном времени. Электрический интерфейс: Ethercat, напряжение питания: 24 V DC. Допустимое положение при монтаже: Любое. Производитель: Pemaks, артикул: PVT2H-EC32.
Основные особенности серии P2VT:
- Снижение кабельной разводки — вместо 15–25 проводов для многоконтактного разъёма требуется всего 1 витая пара + питание, что упрощает монтаж и снижает вероятность ошибок при подключении.
- Цифровая диагностика в реальном времени — модуль передаёт статус каждого распределителя (включён/выключен, короткое замыкание, обрыв) в систему управления без дополнительных датчиков.
- Поддержка стандартных промышленных протоколов — совместимость с ведущими системами автоматизации (на базе протоколов типа DeviceNet, Profibus DP, Ethernet/IP) без необходимости разработки специального ПО.
- Горячая замена — модуль можно заменить без полного отключения острова — система автоматически распознаёт новый модуль и восстанавливает связь в течение 2–3 секунд.
- Компактность — модуль монтируется непосредственно на пневмоострове, не требуя дополнительного места в шкафу управления.
- Идеален для современных автоматизированных линий с централизованным управлением, где критичны надёжность связи, скорость диагностики и минимизация кабельной инфраструктуры.
Характеристики на Шинный модуль Pemaks PVT2H-EC32:
- Производитель: Pemaks
- Артикул: PVT2H-EC32
- Тип: Шинный модуль Pemaks
- Серия модуля: P2VT
- Электрический интерфейс: Ethercat
- Напряжение питания: 24 V DC
- Положение при монтаже: Любое
Документация на: Шинный модуль Pemaks PVT2H-EC32
Шинный модуль Pemaks PVT2H-EC32 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие шинного модуля от многоконтактного разъёма — переход от аналогового управления (по одному проводу на катушку) к цифровому (все команды передаются по единой шине). Модуль серии P2VT не заменяет распределители и не создаёт пневматическое давление — он является интерфейсом между промышленной сетью и пневмоостровом. Не используйте шинный модуль без пневмоострова серии PV2T — это экономически неоправданно. Применяйте шинное подключение при количестве управляемых распределителей от 8 штук и выше, где экономия на кабельной разводке окупает стоимость модуля за 1–2 года эксплуатации.
Выбор электрического интерфейса (Ethercat): Интерфейс Ethercat определяет совместимость с вашей системой управления. Для интеграции с ПЛК Siemens используйте модули с интерфейсом Profibus DP, для систем на базе Allen-Bradley — DeviceNet, для современных решений с поддержкой промышленного Ethernet — модули с интерфейсом Ethernet/IP. Убедитесь, что ваш ПЛК поддерживает выбранный протокол — конфигурация шины требует соответствующего программного обеспечения (например, STEP 7 для Profibus).
Монтаж и подключение: Устанавливайте модуль в положении Любое, обеспечивая свободный доступ к разъёму шины для обслуживания. Минимальное расстояние от модуля до источников сильных электромагнитных помех (частотные преобразователи, сварочные аппараты) — 300 мм. При длине шинного кабеля свыше 50 м используйте терминаторы на обоих концах линии для предотвращения отражений сигнала. Питание 24 V DC подаётся отдельным кабелем — не объединяйте силовые и сигнальные цепи в одном кабельном канале.
Диагностика и обслуживание: Шинный модуль позволяет получать диагностическую информацию без физического доступа к острову: статус каждой катушки, наличие короткого замыкания или обрыва отображается в системе управления в реальном времени. При возникновении ошибки «потеря связи с модулем» проверьте: 1) целостность шинного кабеля (обрыв/КЗ); 2) правильность адресации модуля (дублирование адреса в сети); 3) напряжение питания модуля (должно быть в пределах 24 V DC).
Типичные применения для модуля PVT2H-EC32:
1) Интеграция пневмоостровов в систему управления на базе ПЛК Siemens S7-1200/1500 с шиной Profibus;
2) Централизованное управление группой цилиндров в упаковочной линии с диагностикой неисправностей в реальном времени;
3) Модернизация существующих пневмосистем с заменой многоконтактных разъёмов на шинное подключение для упрощения обслуживания;
4) Создание распределённой системы управления пневмоприводами на нескольких технологических участках с единой шиной связи.
Типичные ошибки: 1) Подключение шинного модуля без настройки адреса в сети — приводит к конфликту адресов и потере связи; 2) Отсутствие терминаторов на концах шины при длине кабеля >50 м — вызывает нестабильную работу и ложные срабатывания; 3) Прокладка шинного кабеля параллельно силовым кабелям без экранирования — наводки вызывают ошибки передачи данных; 4) Игнорирование требований к заземлению экрана кабеля — снижает помехоустойчивость и увеличивает количество ошибок в работе.
