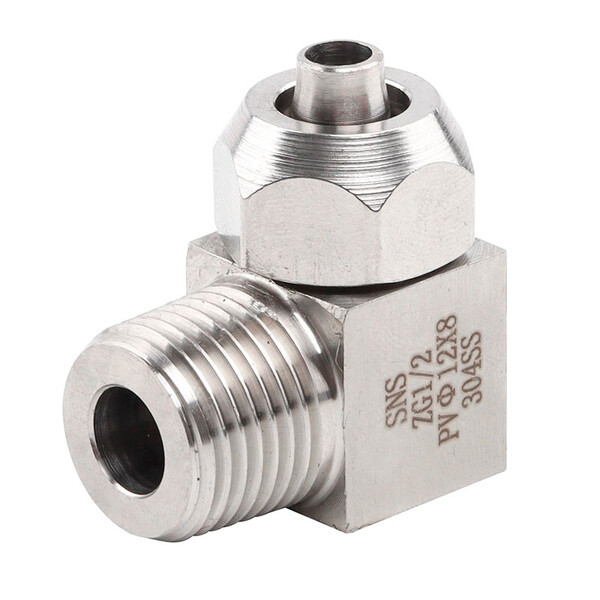

Фитинг SNS с зажимной гайкой, угловой GLL12-01
Задать вопрос в MAX
Кратко о товаре:
Фитинг SNS с зажимной гайкой, угловой GLL12-01 — фитинг серии серия GLL. Подключение: PT1/8 → трубка 12x8. Рабочее давление: -0 ÷ 20 бар, температура: -50 ÷ 120 °C. Рабочая среда: Сжатый воздух. Материал корпуса: Нержавеющая сталь. Положение при монтаже:
Описание и характеристики
Детальное описание:
Фитинг SNS с зажимной гайкой, угловой GLL12-01 — серия GLL с быстроразъёмным соединением для герметичной стыковки трубопроводов без инструмента. Фитинг обеспечивает надёжное соединение PT1/8 → трубка 12x8 за счёт пружинного фиксатора и уплотнительного кольца из материала, совместимого с рабочей средой: сжатый воздух. Рабочее давление до -0 ÷ 20 бар, температурный диапазон -50 ÷ 120 °C. Корпус выполнен из нержавеющая сталь, что обеспечивает максимальную коррозионную стойкость в агрессивных средах. Допустимое положение при монтаже: Любое. Производитель: SNS Pneumatic, артикул: GLL12-01.
Основные особенности серии серия GLL:
- Сборка и разборка без инструмента — для стыковки достаточно вставить штуцер до щелчка фиксатора, для разъединения — нажать на кольцо фиксатора. Время соединения/разъединения не превышает 3 секунд.
- Герметичность без затяжки — уплотнительное кольцо создаёт надёжный контакт при любом давлении до -0 ÷ 20 бар, исключая необходимость затяжки гаек или использования герметиков.
- Нержавеющая сталь 304/316 — корпус из материала Нержавеющая сталь выдерживает мойку горячей водой, паровую стерилизацию и контакт с агрессивными химикатами без коррозии.
- Многократная коммутация — фиксатор рассчитан на 10 000+ циклов соединения/разъединения без потери герметичности.
- Визуальный контроль соединения — цветное кольцо фиксатора (зелёное/красное) показывает статус: зелёное — соединение зафиксировано, красное — разъединение возможно.
- Идеален для мобильных установок, сменных модулей, систем с частой перекомпоновкой в пищевой, фармацевтической, химической и лабораторной технике.
Характеристики на Фитинг SNS с зажимной гайкой, угловой GLL12-01:
- Производитель: SNS Pneumatic
- Артикул: GLL12-01
- Тип: Фитинг SNS с зажимной гайкой, угловой
- Серия фитинга: серия GLL
- Подключение 1: PT1/8
- Подключение 2: трубка 12x8
- Рабочая температура: -50 ÷ 120 °C
- Рабочее давление: -0 ÷ 20 бар
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Нержавеющая сталь
Документация на: Фитинг SNS с зажимной гайкой, угловой GLL12-01
Фитинг SNS с зажимной гайкой, угловой GLL12-01 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие фитингов серии серия GLL от муфтовых соединений серии YZ — принципиально разная задача. Фитинги серии GL предназначены для частой сборки и разборки (десятки и сотни раз в день), тогда как серия YZ оптимизирована для стационарных соединений с редким демонтажем. Не используйте быстроразъёмные фитинги серии GL в системах без необходимости демонтажа — для таких задач экономичнее применять муфтовые фитинги серии YZ.
Подбор под тип соединения (PT1/8 → трубка 12x8): Фитинг GLL12-01 предназначен для соединения PT1/8 с трубка 12x8. При монтаже убедитесь, что штуцер вставлен до упора — должен прозвучать характерный щелчок фиксатора. Для проверки герметичности подайте давление -0 ÷ 20 бар и осмотрите соединение на утечки. При отсутствии щелчка соединение не зафиксировано — извлеките штуцер и повторите вставку.
Особенности монтажа в условиях агрессивных сред: Корпус из Нержавеющая сталь обеспечивает устойчивость к коррозии даже при контакте с кислотами и щелочами концентрацией до 10%. Однако уплотнительное кольцо требует проверки совместимости с рабочей средой Сжатый воздух — для масел применяйте кольца из NBR, для растворителей — из материала Viton (FKM). При работе с паром выше 120°C рекомендуется использовать фитинги с металлическим уплотнением вместо резиновых колец.
Температурные ограничения (-50 ÷ 120 °C): При температуре ниже -20°C уплотнительное кольцо теряет эластичность — перед соединением прогрейте фитинг до +5°C. При температуре выше +120°C материал кольца начинает деградировать — замена требуется каждые 500 часов эксплуатации. Для криогенных сред (ниже -40°C) используйте специальные фитинги с уплотнениями из силикона.
Типичные применения для фитинга GLL12-01:
1) Быстрая замена фильтрующих элементов в системах водоподготовки;
2) Подключение сменных модулей в лабораторном оборудовании;
3) Соединение шлангов мобильных установок мойки и дезинфекции;
4) Стыковка трубопроводов в пищевых линиях с ежедневной разборкой для санобработки;
5) Подключение инструмента к пневмосистемам роботизированных комплексов.
Типичные ошибки: 1) Вставка штуцера без доупора — соединение не фиксируется, утечка возникает при первом повышении давления; 2) Попытка соединения мокрых поверхностей — влага на уплотнительном кольце вызывает проскальзывание и негерметичность; 3) Использование фитинга для соединения труб разного диаметра без переходника — приводит к перекосу и повреждению фиксатора за 50–100 циклов; 4) Разъединение под давлением — категорически запрещено, приводит к выбросу штуцера и травмам.
