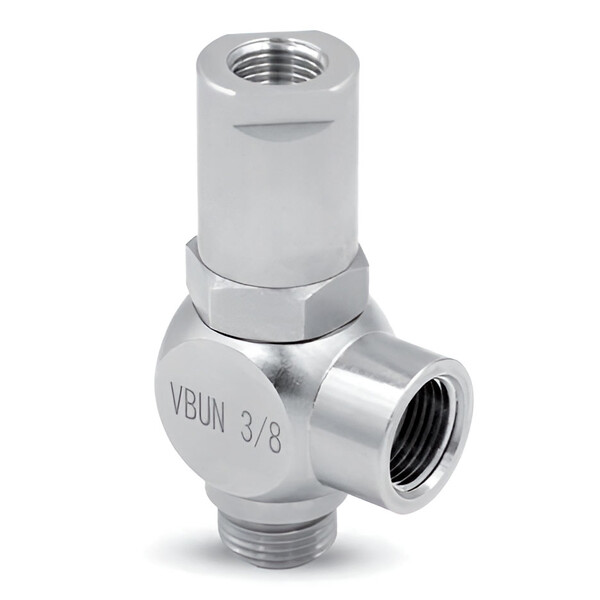

Управляемый обратный клапан Camozzi VBUN 3/8
Задать вопрос в MAX
Кратко о товаре:
Управляемый обратный клапан Camozzi серии VBUN, Однонаправленный, артикул: VBUN 3/8. Подключение сжатого воздуха: G3/8, рабочее давление: 6 бар, рабочая температура: -10°C ÷ 80°C. Корпус: Латунь, уплотнение: NBR, PTFE.
Описание и характеристики
Детальное описание:
Управляемый обратный клапан Camozzi VBUN 3/8 — серии VBUN для предотвращения самопроизвольного опускания штоков пневмоцилиндров при снятии давления в системе. Клапан устанавливается непосредственно в крышки пневмоцилиндров и обеспечивает надёжную блокировку поршня в любом положении. Подключение сжатого воздуха: G3/8. Рабочее давление: 6 бар, температурный диапазон: -10°C ÷ 80°C. Корпус изготовлен из Латунь, уплотнения — из NBR, PTFE. Рабочая среда: Сжатый воздух. Допустимое положение при монтаже: Любое. Производитель: Камоцци, артикул: VBUN 3/8.
Основные особенности серии VBUN:
- Прямая установка в крышки цилиндров — клапан монтируется непосредственно в резьбовое отверстие крышки пневмоцилиндра без дополнительных переходников и фитингов.
- Надёжная блокировка поршня — при снятии управляющего давления клапан автоматически перекрывает выход воздуха из цилиндра, фиксируя шток в текущем положении.
- Компактные габариты — минимальная длина конструкции позволяет устанавливать клапан даже в условиях ограниченного пространства.
- Универсальное применение — подходит для вертикальных цилиндров, подъёмных механизмов, зажимных устройств и любых систем, где критично предотвращение самопроизвольного движения при отключении питания.
- Работа без смазки — конструкция клапана оптимизирована для работы с очищенным воздухом без необходимости постоянной смазки.
- Идеален для подъёмных механизмов, прессов, зажимных устройств, роботизированных манипуляторов с вертикальным расположением цилиндров.
Характеристики на Управляемый обратный клапан Camozzi VBUN 3/8:
- Производитель: Камоцци
- Артикул: VBUN 3/8
- Функция: Управляемый обратный клапан Camozzi
- Серия клапана: VBUN
- Версия: Однонаправленный
- Подключение сжатого воздуха: G3/8
- Рабочее давление: 6 бар
- Рабочая температура: -10°C ÷ 80°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Латунь
- Материал уплотнения: NBR, PTFE
Документация на: Управляемый обратный клапан Camozzi VBUN 3/8
Управляемый обратный клапан Camozzi VBUN 3/8 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое назначение клапанов серии VBUN — предотвращение самопроизвольного опускания штоков пневмоцилиндров при снятии давления или отключении питания. В отличие от обычных обратных клапанов, управляемые клапаны серии VBUN открываются только при подаче управляющего сигнала, обеспечивая полную блокировку поршня в аварийных ситуациях. Не используйте обычные обратные клапаны вместо управляемых — они не обеспечивают надёжную фиксацию при отключении системы.
Подбор под размер цилиндра (G3/8): Клапан VBUN 3/8 с подключением G3/8 предназначен для установки в крышки пневмоцилиндров с соответствующей резьбой. При монтаже убедитесь, что резьбовое отверстие в крышке цилиндра соответствует стандарту и не имеет повреждений. Затягивайте клапан моментом 15–20 Н·м — недотяжка вызывает утечки, перетяжка деформирует корпус из алюминия и нарушает герметичность.
Особенности монтажа в вертикальных системах: При установке на вертикальные цилиндры с нагрузкой на штоке убедитесь, что клапан установлен на нижней крышке цилиндра (сторона штока). Это обеспечивает блокировку воздуха под поршнем при опускании нагрузки. Для цилиндров с двухсторонним штоком рекомендуется устанавливать клапаны на обе крышки для полной фиксации в любом положении. Минимальное управляющее давление для открытия клапана — 2 бар при рабочем давлении 6 бар.
Материалы (Латунь и NBR, PTFE): Корпус из Латунь обеспечивает лёгкость и коррозионную стойкость в условиях нормальной влажности. Уплотнения из NBR, PTFE сохраняют эластичность в диапазоне -10°C ÷ 80°C и совместимы с очищенным воздухом. При работе с маслами или агрессивными средами убедитесь в совместимости материала уплотнений — для масел подходит NBR, PTFE, для растворителей требуется уплотнение из Viton (FPM). При температурах выше +80°C срок службы уплотнений сокращается в 2–3 раза.
Типичные применения для клапана VBUN 3/8:
1) Вертикальные подъёмные механизмы с пневмоцилиндрами — предотвращение падения груза при отключении компрессора;
2) Прессы и зажимные устройства — фиксация детали в рабочем положении при кратковременных перебоях в подаче воздуха;
3) Роботизированные манипуляторы с вертикальными осями — безопасная остановка в аварийном режиме;
4) Системы позиционирования с пневмоприводом — удержание точного положения при отключении управления.<
Типичные ошибки: 1) Установка клапана на верхнюю крышку вертикального цилиндра вместо нижней — не обеспечивает блокировку при опускании нагрузки; 2) Отсутствие фильтрации воздуха перед клапаном — частицы >40 мкм попадают под седло и вызывают утечки за 5000–10000 циклов; 3) Применение в системах с масляным туманом без проверки совместимости уплотнений — набухание NBR, PTFE и потеря герметичности за 200–500 часов работы; 4) Перетяжка клапана при монтаже — деформация алюминиевого корпуса и нарушение соосности седла.
