Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G38-PN63-V9-F0304
Задать вопрос в MAX
Кратко о товаре:
Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G38-PN63-V9-F0304, серия CIBV (Трехсоставной, с рукояткой и монтажным фланцем по ISO5211). Присоединение: G3/8, рабочее давление: 63 бар, рабочая температура: -20°C ÷180°C, рабочая среда: Вода, нейтральные жидкости, сре
Описание и характеристики
Детальное описание:

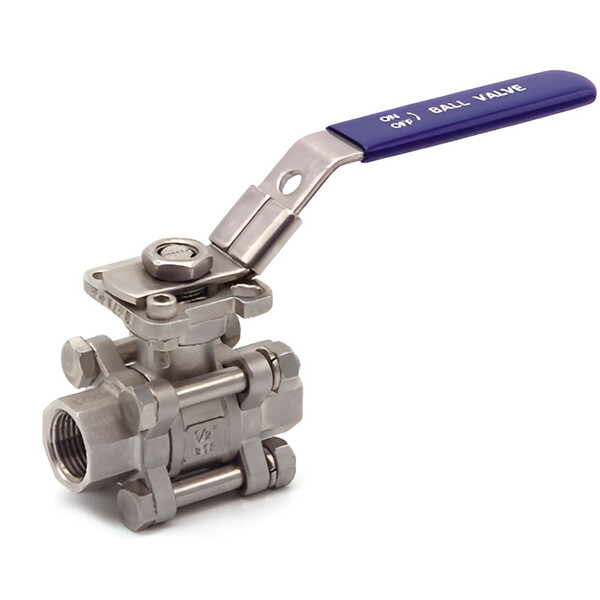

Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G38-PN63-V9-F0304 — Трехсоставной, с рукояткой и монтажным фланцем по ISO5211 серии CIBV для полного перекрытия или открытия потока в трубопроводных системах за один четвертьоборот (90°). Кран обеспечивает герметичное отсечение среды при давлении до 63 бар и температуре -20°C ÷180°C. Присоединение: G3/8. Корпус изготовлен из Нержавеющая сталь CF8M, уплотнения — из PTFE. Рабочая среда: Вода, нейтральные жидкости, среды, неагрессивные к материалам крана. Допустимое положение при монтаже: Любое. Производитель: E.MC, артикул: CIBV-H-A-G-22-G38-PN63-V9-F0304.
Принцип работы шарового крана серии CIBV:
- Четвертьоборотное управление — поворот рукоятки или привода на 90° мгновенно переводит кран из положения «полностью открыт» в «полностью закрыт» без промежуточных ступеней.
- Нулевое гидравлическое сопротивление в открытом состоянии — сквозное отверстие шара совпадает с диаметром трубопровода, исключая потери давления и образование застойных зон.
- Полное перекрытие потока — в закрытом положении шар плотно прижимается к уплотнениям по всей окружности, обеспечивая герметичность даже при вакууме и пульсирующем давлении.
- Монтажный фланец по стандарту ISO 5211 — позволяет устанавливать ручные рукоятки, редукторы или пневмо/электроприводы без переходных адаптеров.
- Универсальность материалов — уплотнение PTFE сохраняет эластичность в диапазоне -20°C ÷180°C и совместимо с водой, паром, маслами или агрессивными химикатами в зависимости от исполнения.
- Идеален для систем водоснабжения, химических производств, пищевой промышленности, нефтегазового оборудования где критично мгновенное перекрытие потока без утечек.
Характеристики на Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G38-PN63-V9-F0304:
- Производитель: E.MC
- Артикул: CIBV-H-A-G-22-G38-PN63-V9-F0304
- Функция: Шаровой кран 2/2 E.MC
- Серия крана: CIBV
- Конструкция: Трехсоставной, с рукояткой и монтажным фланцем по ISO5211
- Присоединение: G3/8
- Рабочее давление: 63 бар
- Рабочая температура: -20°C ÷180°C
- Рабочая среда: Вода, нейтральные жидкости, среды, неагрессивные к материалам крана
- Положение при монтаже: Любое
- Материал корпуса: Нержавеющая сталь CF8M
- Материал уплотнения: PTFE
Документация на: Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G38-PN63-V9-F0304
Шаровой кран 2/2 E.MC CIBV-H-A-G-22-G38-PN63-V9-F0304 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие шаровых кранов серии CIBV от дисковых затворов и регулирующих клапанов — предназначены исключительно для запорной функции, а не для дросселирования. Шаровой кран открывается полностью или закрывается полностью. Не используйте шаровой кран в промежуточных положениях для регулирования расхода — это приводит к эрозии уплотнений и выходу из строя за 500–2000 циклов. Для регулирования применяйте дроссельные клапаны или дисковые затворы с плавным ходом.
Выбор материала уплотнения (PTFE) под рабочую среду: Для воды, пара и слабых кислот до +95°C применяйте уплотнение EPDM. Для масел, топлива и гидравлических жидкостей — NBR. Для агрессивных химикатов, растворителей и температур до +210°C — PTFE или Viton (FPM). Для питьевой воды используйте сертифицированное уплотнение EPDM WRAS. При температурах до +130°C выбирайте EPDM-HT. Неправильный выбор уплотнения вызывает набухание (в маслах) или хрупкость (при низких температурах) за 200–1000 часов работы.
Особенности монтажа в трубопроводных системах: При установке крана убедитесь, что направление потока соответствует маркировке на корпусе (стрелка). Для кранов с рукояткой положение «открыто» всегда совпадает с направлением потока — это упрощает визуальный контроль. При монтаже в вертикальных трубопроводах с плотными средами (суспензии, пульпы) устанавливайте кран так, чтобы полость шара не оказалась в нижней точке — это предотвратит накопление осадка и заклинивание за 10 000–30 000 циклов. Минимальное расстояние от крана до сварного шва — 2 диаметра трубы для предотвращения термического повреждения уплотнений.
Подбор привода для автоматизации: Для кранов с монтажным фланцем по стандарту ISO 5211 подбирайте привод по крутящему моменту. Для крана CIBV-H-A-G-22-G38-PN63-V9-F0304 с присоединением G3/8 при давлении 63 бар требуется момент 15–25 Н·м. Умножьте это значение на коэффициент запаса 1,3 для воды или 1,5 для вязких сред. Привод должен обеспечивать полный поворот шара за 5–15 секунд — слишком быстрое закрытие вызывает гидроудар, слишком медленное — не обеспечивает аварийного отсечения.
Типичные применения для крана CIBV-H-A-G-22-G38-PN63-V9-F0304 с присоединением G3/8:
1) Аварийное отсечение подачи воды в системах пожаротушения;
2) Полное перекрытие потока агрессивных химикатов в реакторах химических производств;
3) Изоляция участков трубопровода при техническом обслуживании без остановки всей системы;
4) Переключение потоков в системах дозирования пищевых продуктов;
5) Отсечка топлива в нефтегазовом оборудовании при аварийных ситуациях.
Типичные ошибки: 1) Использование крана для регулирования расхода — приводит к эрозии уплотнений и утечкам через 500–2000 циклов; 2) Установка в системах с абразивными частицами без фильтрации — частицы >100 мкм царапают поверхность шара и вызывают утечки за 5000–10000 часов; 3) Монтаж в вертикальном положении с накоплением осадка в полости шара — заклинивание за 10 000–30 000 циклов; 4) Применение уплотнения EPDM в системах с маслами — набухание и потеря герметичности за 200–500 часов работы; 5) Отсутствие компенсаторов температурных расширений при монтаже между фланцами — деформация корпуса и утечки при перепадах температуры >50°C.
