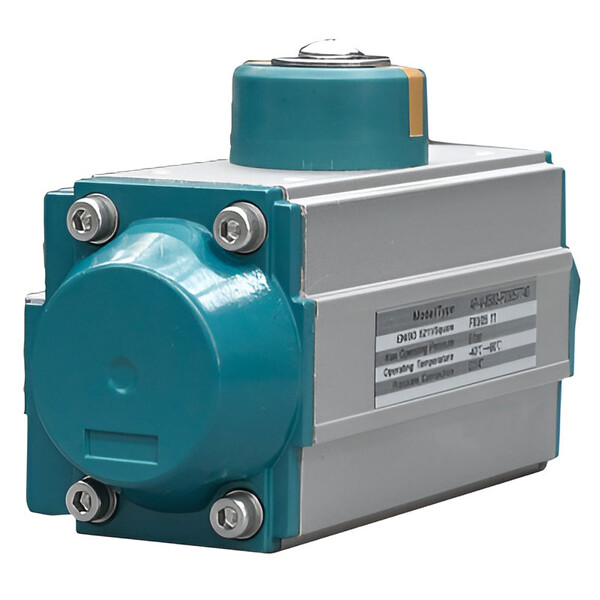

Поворотный привод E.MC AP-B-240SR12-F16
Задать вопрос в MAX
Кратко о товаре:
Поворотный привод E.MC AP-B-240SR12-F16 — поворотный привод серии AP-B, угол поворота 90°. Тип привода: Одностороннего действия, конструкция: Рейка-шестерня. Присоединение: G1/4. Рабочее давление: 2 ÷ 8 бар, температура: -20°C ÷80°C. Рабочая среда: Сжатый
Описание и характеристики
Детальное описание:
Поворотный привод E.MC AP-B-240SR12-F16 — серии AP-B для автоматизации поворотных механизмов арматуры (шаровые краны, дисковые затворы, заслонки) через фланцевое соединение по стандарту ISO 5211. Привод преобразует энергию сжатого воздуха в вращающий момент на валу, обеспечивая поворот на угол 90° при рабочем давлении до 2 ÷ 8 бар. Конструкция: Рейка-шестерня. Тип привода: Одностороннего действия. Присоединение: G1/4. Рабочая температура: -20°C ÷80°C, рабочая среда: Сжатый воздух. Допустимое положение при монтаже: Любое. Производитель: E.MC, артикул: AP-B-240SR12-F16.
Пневматические приводы серии AP имеют совершенный конструктив рейки- шестерни. Изготовлены в соответствиями с современными техническими решениями.
Принцип работы и конструкция серии AP-B:
- Конструкция «рейка-шестерня» — сжатый воздух перемещает поршень-рейку, которая через зубчатое зацепление вращает выходной вал. Эта схема обеспечивает максимальный крутящий момент при минимальных габаритах.
- Двустороннего или одностороннего действия — приводы двустороннего действия (D) требуют подачи воздуха для открытия и закрытия, приводы одностороннего действия (одностороннего действия) используют возвратную пружину для возврата в исходное положение при отключении давления.
- Фланец по стандарту ISO 5211 — унифицированное крепление позволяет устанавливать привод на любую трубопроводную арматуру с соответствующим фланцем без переходных адаптеров.
- Визуальный индикатор положения — стрелка на крышке привода показывает текущее положение вала (открыто/закрыто) без дополнительных датчиков.
- Магнитный поршень — встроенный магнит позволяет установить бесконтактные датчики положения (концевые выключатели) для интеграции в системы автоматики.
- Идеален для автоматизации шаровых кранов, дисковых затворов, заслонок в системах водоснабжения, химической промышленности, нефтегазовом оборудовании с требованием к быстрому и надёжному управлению.
Характеристики на Поворотный привод E.MC AP-B-240SR12-F16:
- Производитель: E.MC
- Артикул: AP-B-240SR12-F16
- Функция: Поворотный привод E.MC
- Серия привода: AP-B
- Конструкция: Рейка-шестерня
- Угол поворота: 90°
- Тип привода: Одностороннего действия
- Присоединение: G1/4
- Рабочее давление: 2 ÷ 8 бар
- Рабочая температура: -20°C ÷80°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
Документация на: Поворотный привод E.MC AP-B-240SR12-F16
Поворотный привод E.MC AP-B-240SR12-F16 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие поворотных приводов серии AP-B от линейных цилиндров и электроприводов — предназначены исключительно для вращательного движения с углом поворота 90°, 180° или произвольным. В отличие от линейных цилиндров, которые создают прямолинейное перемещение, приводы серии AP-B преобразуют давление воздуха во вращающий момент на выходном валу. Не используйте поворотные приводы для линейных перемещений — это приведёт к поломке механизма за 50–100 циклов.
Выбор типа привода (двустороннего или одностороннего действия): Приводы двустороннего действия (Одностороннего действия) требуют подачи сжатого воздуха как для открытия, так и для закрытия арматуры. Преимущество — максимальный крутящий момент в обоих направлениях и отсутствие пружин, снижающих ресурс. Недостаток — при аварийном отключении воздуха арматура остаётся в текущем положении, что может быть опасно в системах с требованиями к аварийному закрытию. Приводы одностороннего действия (одностороннего действия) используют возвратную пружину для автоматического возврата в исходное положение при снятии давления. Преимущество — гарантированное аварийное закрытие или открытие при отключении воздуха. Недостаток — меньший крутящий момент (пружина занимает место одной камеры) и ограниченный ресурс пружины (50 000–100 000 циклов).
Подбор крутящего момента под арматуру: Для выбора привода определите требуемый крутящий момент на валу арматуры при максимальном перепаде давления. Умножьте это значение на коэффициент запаса 1,3 для жидкостей или 1,5 для вязких сред и абразивов. Например, если шаровой кран требует 50 Н·м при давлении 10 бар, выбирайте привод с моментом не менее 65 Н·м (50 × 1,3). Проверьте соответствие фланца привода (например, G1/4) фланцу арматуры — несоответствие потребует переходного адаптера, увеличивая стоимость и габариты узла. Минимальное рабочее давление для надёжного срабатывания — 2 бар, оптимальное — 5–6 бар.
Особенности монтажа и подключения: При установке привода на арматуру убедитесь, что выходной вал привода и шток арматуры соосны — перекос более 0,1 мм вызывает повышенный износ шестерни и заклинивание за 5 000–10 000 циклов. Затягивайте крепёжные болты фланца равномерно по кругу моментом 15–25 Н·м (в зависимости от размера) — неравномерная затяжка деформирует корпус и нарушает герметичность. Для подключения сжатого воздуха используйте трубки из полиуретана или нейлона диаметром не менее 6 мм — меньший диаметр вызывает задержку срабатывания более 1 секунды при давлении 4 бар. Установите фильтр-влагоотделитель с классом очистки не хуже ISO 8573-1:2010[7:4:4] на расстоянии не более 2 метров от привода — частицы >40 мкм повреждают уплотнения поршня за 10 000–20 000 часов работы.
Типичные применения для привода AP-B-240SR12-F16 с фланцем G1/4:
1) Автоматизация шаровых кранов в системах водоснабжения и водоотведения с требованием к быстрому перекрытию потока;
2) Управление дисковыми затворами в химических производствах с агрессивными средами (при использовании исполнения с покрытием PTFE);
3) Контроль заслонок в системах вентиляции и кондиционирования с цикличностью до 1000 включений в сутки;
4) Аварийное отсечение потока в нефтегазовом оборудовании с использованием приводов одностороннего действия для гарантированного закрытия при отключении питания;
5) Интеграция в АСУ ТП пищевых и фармацевтических производств с применением приводов из нержавеющей стали и санитарных уплотнений.
Типичные ошибки: 1) Использование привода двустороннего действия в системах с требованиями к аварийному закрытию — при отключении воздуха арматура остаётся открытой, что может привести к аварии; 2) Отсутствие фильтрации воздуха перед приводом — частицы >40 мкм попадают под уплотнения поршня и вызывают утечки за 5000–10000 циклов; 3) Неправильный выбор крутящего момента — недостаточный момент не позволяет полностью открыть/закрыть арматуру при максимальном давлении в системе; 4) Перекос при монтаже привода на арматуру — нарушает соосность вала и штока, вызывая повышенный износ шестерни и заклинивание за 5000–10000 циклов; 5) Использование трубок диаметром менее 4 мм для подачи воздуха — увеличивает время срабатывания более 2 секунд и снижает крутящий момент на 15–20%.
