Описание и характеристики

Детальное описание:

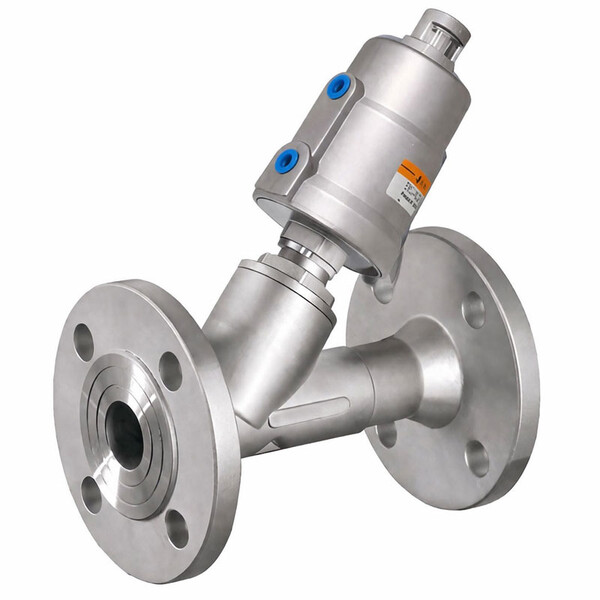

Седельный клапан E.MC с пневматическим управлением EMCJ-F-20-90S1 — серии EMCJ, конструкция: Фланцевый, с пневматическим управлением для крупногабаритных трубопроводных систем с требованиями к ремонтопригодности. Клапан полностью выполнен из Нержавеющая сталь 316 с уплотнениями из износостойкого PTFE, обеспечивающими ресурс до 100 000 циклов даже в абразивных средах. Присоединение: Dn20 по стандарту EN 1092-2, рабочая температура -10°C ÷180°C. Конструкция Фланцевый позволяет быструю замену клапана без демонтажа трубопровода — достаточно открутить крепежные болты и извлечь клапан из межфланцевого пространства. Монтажное положение: Любое. Производитель: E.MC, артикул: EMCJ-F-20-90S1.

Конструктивные особенности Фланцевый исполнения серии EMCJ:

• Межфланцевая конструкция — клапан зажимается между ответными фланцами трубопровода, что исключает необходимость вращения корпуса при монтаже и позволяет установку в стесненных условиях.
• Усиленный корпус — толщина стенок увеличена на 25–40% по сравнению с резьбовым исполнением для восприятия изгибающих моментов от трубопровода без деформации седла.
• Съемный картридж — внутренний узел с седлом и штоком извлекается через верхнюю крышку без демонтажа клапана из трубопровода, что сокращает время ремонта с 4–6 часов до 20–40 минут.
• Двойное уплотнение штока — два независимых уплотнительных кольца из PTFE с промежуточной камерой для контроля герметичности и отвода возможных утечек.
• Оптимизированная гидродинамика для больших диаметров — профиль седла рассчитан методом CFD для минимизации гидравлических потерь при Ду от 50 мм и выше.
• Идеален для магистральных водопроводов, систем пожаротушения, нефтепроводов, промышленных котельных, химических заводов с диаметрами условного прохода от 50 мм и выше.

---

Характеристики на Седельный клапан E.MC с пневматическим управлением EMCJ-F-20-90S1:

• Производитель: E.MC
• Артикул: EMCJ-F-20-90S1
• Функция: Седельный клапан E.MC с пневматическим управлением
• Серия клапана: EMCJ
• Конструкция: Фланцевый
• Тип клапана: Одностороннего действия нормально закрытый (Н.З.)
• Присоединение: Dn20
• Рабочее давление: см.документацию
• Рабочая температура: -10°C ÷180°C
• Рабочая среда: Сжатый воздух, вода, масло, пар, этанол, нейтральный газ, агрессивные среды не разрушающие материалы клапана
• Материал корпуса: Нержавеющая сталь 316
• Материал уплотнений: PTFE
• Положение при монтаже: Любое

---

Документация на: Седельный клапан E.MC с пневматическим управлением EMCJ-F-20-90S1

Седельный клапан E.MC с пневматическим управлением EMCJ-F-20-90S1 в формате PDF скачать

---

Экспертные рекомендации по применению Фланцевый седельных клапанов

Ключевое преимущество Фланцевый исполнения перед резьбовым и сварным — ремонтопригодность без остановки всей системы. В отличие от сварных клапанов, требующих вырезки участка трубопровода, или резьбовых — полного демонтажа сбросом среды, Фланцевый клапан серии EMCJ позволяет замену картриджа (внутреннего узла) без извлечения корпуса из трубопровода. Это критически важно для магистральных систем, где остановка на 4–6 часов экономически нецелесообразна. Однако фланцевые соединения требуют периодической подтяжки болтов из-за релаксации прокладки под температурными циклами.

Выбор прокладки для Фланцевый соединения: Для клапана EMCJ-F-20-90S1 с присоединением Dn20 выбор прокладки определяется рабочей средой и температурой: — Для воды и воздуха до +100°С: паронит ПМБ-1 или армированный каучук;
— Для пара до +200°С: металлическая спирально-навитая прокладка с наполнителем из графита;
— Для агрессивных химических сред: прокладка из чистого PTFE или модифицированного графита;
— Для криогенных сред (ниже -50°С): прокладка из аустенитной нержавеющей стали без неметаллического наполнителя.
Недопустимо использование асбосодержащих прокладок в пищевых и фармацевтических системах — даже микрочастицы асбеста делают продукцию непригодной для использования.

Правила затяжки Фланцевый соединений: Затяжку болтов выполняйте крест-накрест в 3–4 этапа с постепенным увеличением момента до расчетного значения (см. таблицу ниже). Одновременная затяжка всех болтов или последовательная по кругу вызывает перекос фланца и неравномерное прилегание прокладки, что приводит к утечкам после 50–200 циклов температурных колебаний.

Ду клапана	Момент затяжки, Н·м	Количество этапов
50–80 мм	25–35	3
100–150 мм	40–60	3
200–300 мм	70–100	4
свыше 300 мм	120–180	4

После первых 24 часов эксплуатации или первого цикла нагрева/охлаждения выполните дотяжку болтов с моментом 80% от первоначального — релаксация прокладки неизбежна даже при правильной установке.

Компенсация изгибающих моментов от трубопровода: Фланцевый клапаны серии EMCJ восприимчивы к изгибающим моментам от неправильно закрепленного трубопровода. Допустимый изгибающий момент на фланец:
— DN50–80: не более 250 Н·м;
— DN100–150: не более 600 Н·м;
— DN200–300: не более 1500 Н·м;
— DN свыше 300: не более 3000 Н·м.
Превышение этих значений вызывает деформацию корпуса и нарушение соосности штока с седлом, что проявляется в виде утечек после 500–5000 циклов. Для трубопроводов с высокими изгибающими нагрузками (например, надземные нефтепроводы в сейсмоопасных районах) устанавливайте клапан на самостоятельной опоре, исключающей передачу нагрузок от трубопровода.

Типичные применения Фланцевый клапана EMCJ-F-20-90S1:
1) Магистральные водопроводы диаметром 100–600 мм с требованием к быстрой замене при аварии;
2) Системы пожаротушения в нефтехимических комплексах с обязательной ежемесячной проверкой работоспособности;
3) Промышленные котельные с паропроводами давлением до 16 бар;
4) Установки водоподготовки с применением агрессивных реагентов (гипохлорит натрия, серная кислота);
5) Нефтепроводы с возможностью замены картриджа без остановки перекачки (с использованием временного байпаса).

Типичные ошибки монтажа: 1) Одновременная затяжка всех болтов вместо крест-накрест — перекос фланца и утечки после первых температурных циклов; 2) Использование асбосодержащих прокладок в пищевых системах — загрязнение продукта и нарушение санитарных норм; 3) Отсутствие самостоятельной опоры для клапанов Ду свыше 200 мм — передача изгибающих моментов от трубопровода и деформация корпуса; 4) Применение прокладок из неподходящего материала (например, резиновых в паропроводах) — быстрое разрушение прокладки и аварийные утечки; 5) Отказ от дотяжки болтов после первых 24 часов эксплуатации — постепенное ослабление соединения и рост утечек в процессе эксплуатации.
