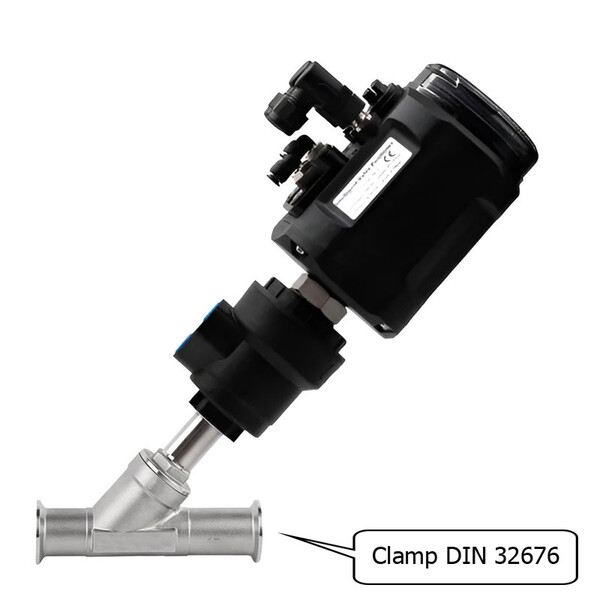

Седельный клапан E.MC с позиционером 2710-EMCP-CL-15-S1-420Y
Задать вопрос в MAX
Кратко о товаре:
Седельный клапан E.MC с позиционером 2710-EMCP-CL-15-S1-420Y — серии 2710-EMCP, тип 2/2, Нормально закрытый. Конструкция: Clamp DIN 32676. Присоединение: Dn15. Рабочее давление: 0 ÷ 10 бар, температура: -10°C ÷ 180°C. Материал корпуса: Нержавеющая сталь 3
Описание и характеристики
Детальное описание:
Седельный клапан E.MC с позиционером 2710-EMCP-CL-15-S1-420Y — серии 2710-EMCP с электропневматическим регулирующим управлением через встроенный позиционер. Управление осуществляется аналоговым сигналом 4–20 мА на позиционер с возможностью обратной связи (опционально) 4–20 мА, что обеспечивает точное позиционирование клапана в любом промежуточном положении. Корпус клапана полностью выполнен из Нержавеющая сталь 316L с уплотнениями из PTFE. Присоединение: Dn15. Рабочее давление до 0 ÷ 10 бар бар, сигнал управления 4…20 mA с обратной связью, рабочая температура -10°C ÷ 180°C. Монтажное положение: Любое.
Преимущества регулирующего клапана серии 2710-EMCP с зажимным присоединением:
- Быстрый монтаж и демонтаж — зажимное соединение DIN 32676 позволяет устанавливать и снимать клапан без сварки и резьбовых соединений, что значительно сокращает время технического обслуживания.
- Полная герметичность — специальная конструкция зажимного соединения обеспечивает абсолютную герметичность без использования дополнительных уплотнительных материалов, что критично для систем с агрессивными средами.
- Санитарное исполнение — отсутствие резьбовых соединений и мертвых зон в зажимном узле соответствует требованиям санитарных норм для пищевой, фармацевтической и биотехнологической промышленности.
- Точное регулирование — позиционер обеспечивает линейную характеристику управления с погрешностью не более 0,25%, что позволяет точно дозировать поток среды в критических технологических процессах.
- Обратная связь по положению — опциональный выходной сигнал 4–20 мА позволяет контролировать фактическое положение клапана в системе управления, обеспечивая полную диагностику процесса.
- Идеален для технологических линий пищевой промышленности, фармацевтического производства, биотехнологических установок, систем стерилизации и пастеризации с требованиями к санитарной чистоте и точному регулированию.
Характеристики на Седельный клапан E.MC с позиционером 2710-EMCP-CL-15-S1-420Y:
- Производитель: E.MC
- Артикул: 2710-EMCP-CL-15-S1-420Y
- Функция: Седельный клапан E.MC с позиционером
- Серия клапана: 2710-EMCP
- Конструкция клапана: Clamp DIN 32676
- Тип клапана: 2/2, Нормально закрытый
- Присоединение: Dn15
- Рабочее давление: 0 ÷ 10 бар
- Позиционер: 4…20 mA с обратной связью
- Рабочая температура: -10°C ÷ 180°C
- Рабочая среда: Сжатый воздух, вода, масло, пар, этанол, нейтральный газ, агрессивные среды не разрушающие материалы клапана
- Материал корпуса: Нержавеющая сталь 316L
- Материал уплотнений: PTFE
- Положение при монтаже: Любое
Документация на: Седельный клапан E.MC с позиционером 2710-EMCP-CL-15-S1-420Y
Седельный клапан E.MC с позиционером 2710-EMCP-CL-15-S1-420Y в формате PDF скачать
Экспертные рекомендации по применению зажимных регулирующих клапанов серии 2710-EMCP
Ключевое преимущество зажимного исполнения — санитарная чистота и быстрый монтаж. Зажимное соединение DIN 32676 обеспечивает абсолютную герметичность без использования резьбовых соединений и уплотнительных материалов, что соответствует самым строгим требованиям санитарных норм. Отсутствие мертвых зон и возможность полной разборки делают эти клапаны идеальными для пищевой, фармацевтической и биотехнологической промышленности.
Требования к подготовке зажимного соединения: Для клапана 2710-EMCP-CL-15-S1-420Y с присоединением Dn15 подготовка зажимного узла должна соответствовать следующим требованиям:
— Чистота поверхности: зеркальная полировка контактных поверхностей Ra ≤ 0,8 мкм;
— Отсутствие повреждений: не допускаются царапины, вмятины и коррозия на уплотнительных поверхностях;
— Проверка геометрии: отклонение от плоскостности не более 0,05 мм на диаметре;
— Контроль соосности: радиальное смещение не более 0,2 мм;
Нарушение этих требований приводит к утечкам и снижению срока службы уплотнений.
Рекомендации по выбору уплотнительных колец: Для обеспечения герметичности зажимного соединения клапана 2710-EMCP-CL-15-S1-420Y рекомендуется использовать следующие материалы уплотнительных колец:
| Тип среды | Температура, °С | Рекомендуемый материал | Цвет кольца |
|---|---|---|---|
| Пищевые продукты, вода | -10...+130 | EPDM (FDA) | Белый |
| Масла, жиры, углеводороды | -30...+100 | NBR | Черный |
| Агрессивные химикаты, пар | -20...+180 | PTFE | Белый |
| Высокие температуры | -15...+200 | VITON (FKM) | Оранжевый |
Моменты затяжки зажимного соединения: Для предотвращения повреждения уплотнительных колец и обеспечения герметичности рекомендуется соблюдать следующие моменты затяжки болтов зажимного фланца:
— DN15–25: 5–8 Н·м;
— DN32–50: 8–12 Н·м;
— DN65–80: 12–15 Н·м;
Затяжку производить крест-накрест в 2–3 приема для равномерного прилегания уплотнительного кольца.
Типичные применения зажимного клапана 2710-EMCP-CL-15-S1-420Y:
1) Технологические линии молочной и молокопродуктовой промышленности;
2) Производство напитков и соков;
3) Фармацевтические и биотехнологические установки;
4) Системы стерилизации и пастеризации;
5) Пивоваренная и винодельческая промышленность.
Типичные ошибки монтажа: 1) Использование поврежденных уплотнительных колец — гарантированные утечки; 2) Неравномерная затяжка болтов — деформация уплотнения; 3) Превышение момента затяжки — разрушение уплотнительного кольца; 4) Отсутствие контроля чистоты поверхностей — загрязнение продукта.
