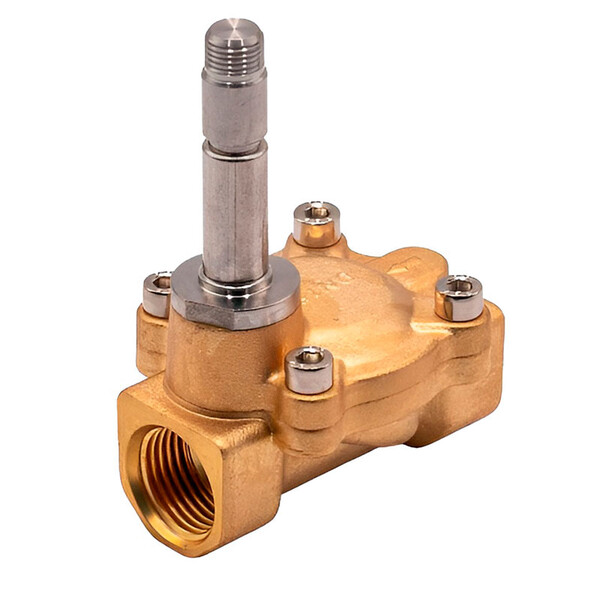

Мембранный клапан E.MC ELP10H-150E-WX
Задать вопрос в MAX
Кратко о товаре:
Мембранный клапан E.MC ELP10H-150E-WX — серии ELP, тип 2/2, Нормально открытый. Конструкция: Резьбовой корпус, с электро-магнитным управлением. Присоединение: G3/8. Материал корпуса: Латунь, уплотнений: NBR. Напряжение катушки: катушка поставляется отдель
Описание и характеристики
Детальное описание:
Мембранный клапан E.MC ELP10H-150E-WX — это электромагнитный мембранный клапан серии ELP (тип 2/2, Нормально открытый) от производителя E.MC. Артикул: ELP10H-150E-WX.
Клапаны серии ELP изготавливаются из высококачественной латуни (корпус) с мембранами из NBR, что обеспечивает совместимость с широким спектром жидких и газообразных сред, включая воду, воздух, нейтральные жидкости, масла, а также химически активные среды (в зависимости от материала уплотнений). Присоединение — резьбовое G3/8. Рабочее давление: см.документацию (подробные значения см. в документации, но для данного типоразмера типичные диапазоны: для клапанов прямого действия до 3,0 МПа, для пилотных — до 1,6 МПа). Рабочая температура: -20°C ÷ 80°C. Клапан может монтироваться в Любое положении, что упрощает интеграцию в технологические линии.
Конструктивные особенности и преимущества
- Материал корпуса — латунь — устойчив к коррозии, подходит для воды, сжатого воздуха, нейтральных и слабоагрессивных сред.
- Уплотнения и мембрана из NBR — обеспечивают герметичность и долговечность. Доступны варианты: NBR (общего назначения), EPDM (для горячей воды и пара), FPM/Viton (для агрессивных химических сред).
- Электромагнитное управление — быстродействие, возможность дистанционного управления, класс защиты катушки IP65 (пылевлагозащищённый разъём).
- Исполнение без катушки (-WX) — катушка заказывается отдельно, что позволяет гибко подобрать напряжение (12V DC, 24V DC, 24V AC, 110V AC, 220V AC) и тип (стандартная или энергоэффективная, снижающая энергопотребление до 80%).
- Прямое или пилотное действие — в зависимости от типоразмера: ELP06/08 — прямого действия (работа при нулевом перепаде), ELP10/15/20/25 — пилотные (требуют минимального перепада давления 0,05 МПа).
- Надёжность и ремонтопригодность — для каждого типоразмера доступны оригинальные ремкомплекты (мембрана + уплотнения).
Области применения
Клапаны серии ELP широко используются в системах водоснабжения, отопления, кондиционирования, пневмоавтоматике, дозировании жидкостей, оборудовании для очистки воды, в пищевой и химической промышленности (при выборе соответствующего материала уплотнений). Компактные размеры, устойчивость к гидроударам и долгий срок службы делают их оптимальным выбором для задач управления потоками сред.
Для данного исполнения (ELP10H-150E-WX) электромагнитная катушка не входит в комплект поставки. Рекомендуем приобретать совместимые катушки серии XHD-ELP (стандартные или энергоэффективные) с напряжением 12/24 V DC, 24/110/220 V AC и разъёмом IP65.
Техническое обслуживание сводится к периодической проверке состояния мембраны и уплотнений. Рекомендуемый срок замены ремкомплекта — 1 раз в 2 года или при появлении протечек.
Характеристики на Мембранный клапан E.MC ELP10H-150E-WX:
- Производитель: E.MC
- Артикул: ELP10H-150E-WX
- Функция: Мембранный клапан E.MC
- Серия клапана: ELP
- Конструкция клапана: Резьбовой корпус, с электро-магнитным управлением
- Тип клапана: 2/2, Нормально открытый
- Присоединение: G3/8
- Рабочее давление: см.документацию
- Напряжение катушки: катушка поставляется отдельно
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Среды, совместимые по таблице стойкости с материалами корпуса и уплотнений
- Материал корпуса: Латунь
- Материал уплотнений: NBR
- Положение при монтаже: Любое
Документация на: Мембранный клапан E.MC ELP10H-150E-WX
Мембранный клапан E.MC ELP10H-150E-WX в формате PDF скачать
Экспертные рекомендации по выбору и эксплуатации Мембранный клапан E.MC ELP10H-150E-WX
Как правильно выбрать исполнение?
- По материалу уплотнений: NBR — для воды, воздуха, масел (температура до +80°C); EPDM — для горячей воды, пара, слабых кислот/щелочей (до +120°C по спецзаказу); FPM (Viton) — для агрессивных химических сред, топлив, растворителей.
- По типу управления: для систем с непрерывным потоком и перепадом давления от 0,05 МПа подойдут пилотные клапаны (ELP10/15/20/25). Для нулевого перепада или работы самотеком — клапаны прямого действия (ELP06/08).
- По напряжению катушки: наиболее распространены 24V DC (безопасное низкое напряжение) и 220V AC (для общепромышленных сетей). Для экономии электроэнергии выбирайте энергоэффективные катушки (суффикс N в маркировке).
Монтаж и подключение
- Монтируйте клапан на горизонтальном или вертикальном трубопроводе (положение любое, но предпочтительно катушкой вверх для защиты от конденсата).
- Перед клапаном установите сетчатый фильтр (100–200 мкм) для предотвращения попадания механических частиц.
- Для герметизации резьбы используйте ленту ФУМ или анаэробный герметик — не допускайте попадания герметика внутрь клапана.
- Электрическое подключение выполняйте кабелем сечением 0,5–0,75 мм². Обеспечьте защиту от перенапряжения (варистор или диод для DC). Степень защиты IP65 позволяет устанавливать клапан на улице под навесом.
Обслуживание и ремонт
- Периодичность проверки: каждые 6–12 месяцев в зависимости от интенсивности работы.
- Признаки неисправности: протечки через седло, медленное открытие/закрытие, перегрев катушки.
- Для замены мембраны используйте только оригинальные ремкомплекты (номера указаны в документации). При замене проверьте состояние седла и пружины.
- Катушки при выходе из строя легко заменяются без разборки клапана (достаточно открутить гайку).
Особенности эксплуатации
Рабочая среда не должна содержать абразивных частиц, длинных волокон, кристаллов. При работе с горячими жидкостями (выше +60°C) обязательно используйте уплотнения EPDM или FPM. Для сред, склонных к полимеризации или застыванию, применяйте клапаны с подогревом (по спецзапросу).
Совместимость и замена
Клапаны ELP полностью взаимозаменяемы с клапанами других производителей по присоединительным размерам (резьба G). Для замены достаточно переставить катушку (если напряжение совпадает). При заказе катушки отдельно обращайте внимание на тип разъёма (чёрный стандартный) и наличие штекера.
Совет: Для ответственных систем (пожаротушение, охлаждение оборудования) всегда имейте в запасе ремкомплект и одну запасную катушку. Для агрессивных сред раз в год проверяйте состояние мембраны — материал FPM более стоек, но со временем теряет эластичность.
