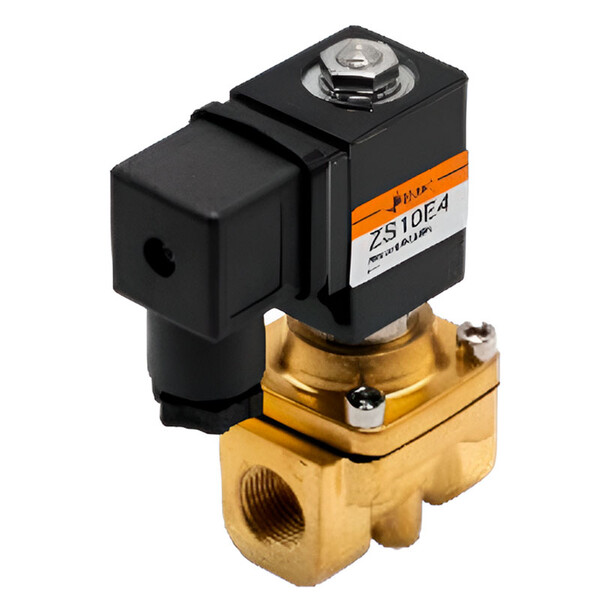

Мембранный клапан E.MC ZS10-160E5
Задать вопрос в MAX
Кратко о товаре:
Мембранный клапан E.MC ZS10-160E5 — серии ZS, тип 2/2, Нормально закрытый. Конструкция: Резьбовой корпус, с электро-магнитным управлением. Присоединение: G3/8. Материал корпуса: Латунь, мембраны: NBR. Напряжение катушки: 12 VDC.
Описание и характеристики
Детальное описание:
Мембранный клапан E.MC ZS10-160E5 — это электромагнитный мембранный клапан серии ZS (тип 2/2, Нормально закрытый) от производителя E.MC. Артикул: ZS10-160E5.
Клапаны серии ZS относятся к категории «усиленное управление» и способны работать даже при нулевом перепаде давления, что выгодно отличает их от стандартных пилотных клапанов. Они предназначены для автоматического управления потоками жидкостей, газов и пара в промышленных системах. Корпус изготавливается из Латунь, что обеспечивает высокую коррозионную стойкость и долговечность. Мембрана выполнена из NBR (NBR — общее назначение, EPDM — горячая вода/пар, FPM — агрессивные химические среды).
Присоединение — резьбовое G3/8. Рабочее давление: см.документацию (для большинства типоразмеров до 1,6 МПа, для малых DN — до 0,5 МПа). Рабочая температура: -20°C ÷ 80°C. Клапан может монтироваться в Любое положении, что упрощает интеграцию в технологические линии.
Конструктивные особенности и преимущества
- Работа при нулевом перепаде давления — усиленная пилотная система позволяет открывать клапан даже при полном отсутствии перепада на входе/выходе.
- Материал корпуса — Латунь — латунь (для воды, воздуха, масел) или нержавеющая сталь AISI 304/316 (для пищевых, химически агрессивных сред, морской воды).
- Мембрана из NBR — обеспечивает герметичность и устойчивость к температурам и химическим воздействиям: NBR (до +80°C), EPDM (до +120°C), FPM/Viton (до +120°C).
- Электромагнитное управление — быстродействие, дистанционное управление, класс защиты катушки IP65 (пылевлагозащищённый разъём).
- Встроенная катушка — напряжение 12 VDC, класс изоляции F, возможность работы со 100% циклом включения. Для энергоэффективных катушек нагрев минимален.
- Широкий диапазон присоединений и проходов — от G1/8 до G2 (резьба) и фланцевые исполнения до DN100. Условный проход от 2,5 мм до 50 мм и выше.
- Высокая пропускная способность — значения Cv от 0,23 до 160 (для фланцевых версий), что позволяет использовать клапаны в системах с большими расходами.
- Надёжность и ремонтопригодность — для каждого типоразмера доступны оригинальные ремкомплекты (мембрана + уплотнения).
Области применения
Клапаны серии ZS широко используются в системах водоснабжения, отопления, пароснабжения, кондиционирования, в пневмоавтоматике, дозировании жидкостей, оборудовании для очистки воды, в пищевой, химической и нефтегазовой промышленности (при выборе соответствующего материала корпуса и мембраны). Благодаря способности работать при нулевом перепаде давления, они идеально подходят для систем с самотечным движением среды, вакуумных установок и напорных линий с переменным давлением.
Клапан поставляется в сборе с катушкой. При необходимости замены катушки используйте оригинальные модели серии XD-ZS с соответствующим напряжением.
Техническое обслуживание сводится к периодической проверке состояния мембраны и уплотнений. Рекомендуемый срок замены ремкомплекта — 1 раз в 2 года или при появлении протечек.
Характеристики на Мембранный клапан E.MC ZS10-160E5:
- Производитель: E.MC
- Артикул: ZS10-160E5
- Функция: Мембранный клапан E.MC
- Серия клапана: ZS
- Конструкция клапана: Резьбовой корпус, с электро-магнитным управлением
- Тип клапана: 2/2, Нормально закрытый
- Присоединение: G3/8
- Рабочее давление: см.документацию
- Напряжение катушки: 12 VDC
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Среды, совместимые по таблице стойкости с материалами корпуса и уплотнений
- Материал корпуса: Латунь
- Материал мембраны: NBR
- Положение при монтаже: Любое
Документация на: Мембранный клапан E.MC ZS10-160E5
Мембранный клапан E.MC ZS10-160E5 в формате PDF скачать
Экспертные рекомендации по выбору и эксплуатации Мембранный клапан E.MC ZS10-160E5
Как правильно выбрать исполнение?
- По материалу корпуса: Латунь — для воды, воздуха, масел, нейтральных жидкостей (до +80°C). Нержавеющая сталь 304/316 — для пищевых, химически агрессивных сред, морской воды, пара (до +120°C в зависимости от уплотнений).
- По материалу мембраны: NBR — вода, воздух, масла (до +80°C); EPDM — горячая вода, пар, слабые кислоты/щелочи (до +120°C); FPM (Viton) — агрессивные химикаты, топливо, растворители (до +120°C).
- По типу управления: Клапаны ZS — усиленные пилотные, работают при нулевом перепаде давления. Подходят для самотечных систем, вакуума и линий с переменным давлением.
- По напряжению катушки: наиболее распространены 24V DC (безопасное низкое напряжение) и 220V AC (общепромышленные сети). Для экономии электроэнергии выбирайте энергоэффективные катушки (суффикс N в маркировке).
Монтаж и подключение
- Монтируйте клапан на горизонтальном или вертикальном трубопроводе (положение любое, но предпочтительно катушкой вверх для защиты от конденсата).
- Перед клапаном обязательно установите сетчатый фильтр (100–200 мкм) для предотвращения попадания механических частиц в пилотный канал.
- Для герметизации резьбы используйте ленту ФУМ или анаэробный герметик — не допускайте попадания герметика внутрь клапана.
- Электрическое подключение выполняйте кабелем сечением 0,75–1,5 мм². Обеспечьте защиту от перенапряжения (варистор или диод для DC). Степень защиты IP65 позволяет устанавливать клапан на улице под навесом.
Обслуживание и ремонт
- Периодичность проверки: каждые 6–12 месяцев в зависимости от интенсивности работы и агрессивности среды.
- Признаки неисправности: протечки через седло, медленное открытие/закрытие, перегрев катушки, вибрация.
- Для замены мембраны используйте только оригинальные ремкомплекты (номера указаны в документации). При замене проверьте состояние седла и пружины.
- Катушки при выходе из строя легко заменяются без разборки клапана (достаточно открутить гайку).
Особенности эксплуатации
Рабочая среда не должна содержать абразивных частиц, длинных волокон, кристаллов. При работе с горячими жидкостями (выше +60°C) обязательно используйте уплотнения EPDM или FPM. Для сред, склонных к полимеризации или застыванию, применяйте клапаны с подогревом (по спецзапросу). При работе с паром необходима установка конденсатоотводчика перед клапаном.
Ключевое преимущество серии ZS — возможность работы при нулевом перепаде давления. Это позволяет использовать клапаны в системах, где стандартные пилотные клапаны не срабатывают (самотечные трубопроводы, вакуумные установки, заполнение ёмностей).
Совместимость и замена
Клапаны ZS полностью взаимозаменяемы с клапанами других производителей по присоединительным размерам (резьба G). Для замены достаточно переставить катушку (если напряжение совпадает). При заказе катушки отдельно обращайте внимание на тип разъёма (чёрный стандартный) и наличие штекера.
Совет: Для ответственных систем (пароснабжение, пожаротушение, охлаждение оборудования) всегда имейте в запасе ремкомплект и одну запасную катушку. Для агрессивных сред раз в год проверяйте состояние мембраны — материал FPM более стоек, но со временем теряет эластичность.
