Блок концевых выключателей E.MC FL-510SLE3Exd
Задать вопрос в MAX
Кратко о товаре:
Блок концевых выключателей E.MC FL-510SLE3Exd — серии FL, тип микровыключателя 2-SPDT. Крепление: С монтажным кронштейном. Пылевлагозащита: IP67. Материал корпуса: Нержавеющая сталь. Выходной токовый сигнал: 4-20 мА.
Описание и характеристики
Детальное описание:

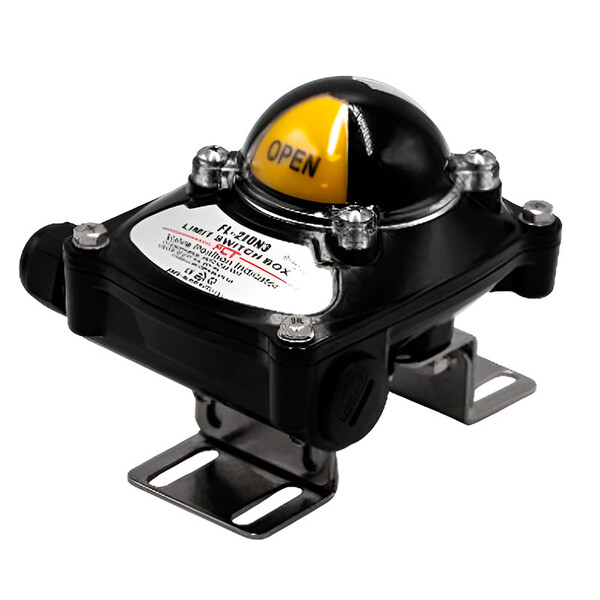

Блок концевых выключателей E.MC FL-510SLE3Exd серии FL — это устройство обратной связи от E.MC, предназначенное для контроля положения запорно-регулирующей арматуры с пневматическим неполноповоротным приводом. Блок датчиков монтируется на приводы с интерфейсом VDI/VDE 3845 с помощью универсальных монтажных адаптеров, что обеспечивает быструю установку без дополнительной доработки. Корпус выполнен из Нержавеющая сталь, степень защиты – IP67, что позволяет использовать устройство в тяжёлых промышленных условиях, включая уличные установки.
В зависимости от модификации блок оснащается 2-SPDT. Дополнительно имеется аналоговый выходной сигнал 4-20 мА для передачи точного положения вала в систему управления (позиционер). В комплекте поставляется монтажный кронштейн. Тип взрывозащиты – 1Ex db IIC T6 Gb X, что определяет допустимую область применения (общепромышленное или взрывоопасные зоны).
Преимущества блока концевых выключателей Блок концевых выключателей E.MC FL-510SLE3Exd
- Надёжная коррозионностойкая конструкция – корпус из Нержавеющая сталь выдерживает агрессивные среды и атмосферные воздействия, идеален для наружной установки.
- Простая настройка кулачков – путевые кулачки регулируются без специальных инструментов, что сокращает время ввода в эксплуатацию.
- Визуальный контроль положения – объёмный индикатор (флажок) позволяет оперативно определить состояние привода («открыто/закрыто») даже при отключённом питании.
- Разнообразие типов датчиков – 2-SPDT (механические, индуктивные или магнитные) под любую задачу и систему управления.
- Высокая степень защиты IP67 – полная пыленепроницаемость и защита от временного погружения в воду, гарантия работы в самых тяжёлых условиях.
- Взрывозащищённые версии – исполнение 1Ex db IIC T6 Gb X допускает установку во взрывоопасных зонах (газовые и пылевые смеси).
Области применения
Блоки концевых выключателей серии FL рекомендованы для автоматизации технологических процессов в следующих отраслях:
- нефтегазовая и химическая промышленность (взрывозащищённые исполнения);
- водоподготовка и очистка сточных вод;
- энергетика (ТЭС, ГЭС, котельные);
- пищевая и фармацевтическая промышленность (исполнения из нержавейки);
- целлюлозно-бумажное производство, металлургия.
Блоки FL совместимы с любыми пневмоприводами, имеющими монтажный интерфейс VDI/VDE 3845. Для заказа уточняйте комплектацию и наличие у менеджеров.
Характеристики на Блок концевых выключателей E.MC FL-510SLE3Exd:
- Производитель: E.MC
- Артикул: FL-510SLE3Exd
- Функция: Блок концевых выключателей E.MC
- Серия датчика: FL
- Наличие кронштейна: С монтажным кронштейном
- Тип микровыключателя: 2-SPDT
- Пылевлагозащита: IP67
- Выходной токовый сигнал: 4-20 мА
- Тип взрывозащиты: 1Ex db IIC T6 Gb X
- Материал корпуса: Нержавеющая сталь
- Положение при монтаже: Любое
Документация на: Блок концевых выключателей E.MC FL-510SLE3Exd
Блок концевых выключателей E.MC FL-510SLE3Exd в формате PDF скачать
Экспертные рекомендации для блока концевых выключателей E.MC серия FL
Выбор исполнения по взрывозащите: Для обычных (невзрывоопасных) зон подходит общепромышленное исполнение (1Ex db IIC T6 Gb X). Если оборудование устанавливается в помещении или снаружи, где возможно образование взрывоопасной газовой или пылевой смеси, необходимо выбирать модификации Ex ia (искробезопасная цепь) или Ex d (взрывонепроницаемая оболочка). Ваш блок имеет маркировку 1Ex db IIC T6 Gb X – это определяет условия его безопасной эксплуатации.
Монтаж на привод: Убедитесь, что привод оснащён ответным фланцем по VDI/VDE 3845. Блок FL устанавливается через адаптер (входит в комплект). Положение при монтаже – Любое (рекомендуется вертикальное или горизонтальное, но не вверх ногами). При затяжке крепёжных винтов используйте динамометрический ключ – момент не более 5 Н·м, чтобы не повредить корпус из Нержавеющая сталь.
Настройка кулачков: После установки блока на привод переведите арматуру в крайнее положение (например, «закрыто»). Ослабьте винт соответствующего кулачка, поверните его до срабатывания микровыключателя (щелчок) и зафиксируйте. Повторите для положения «открыто». Кулачки регулируются без инструмента – вращаются от руки. Рекомендуется оставить небольшой запас (0,5–1 мм) для компенсации износа.
Электрическое подключение: Блок имеет кабельные вводы (M20×1,5 или другие). Используйте кабель сечением 0,5…1,5 мм². Для искробезопасных цепей (Ex ia) обязательно применяйте барьеры искрозащиты и следуйте монтажной схеме. Степень защиты IP67 требует герметичного ввода кабеля – используйте сальники с уплотнениями.
Проверка аналогового выхода (если есть): Модель Блок концевых выключателей E.MC FL-510SLE3Exd поддерживает выходной сигнал 4–20 мА, пропорциональный углу поворота вала. Перед настройкой убедитесь, что питание подано (24 В постоянного тока). Калибровку нуля и диапазона выполняйте с помощью потенциометров внутри блока (если предусмотрено).
Типичные ошибки при эксплуатации:
- Использование блока во взрывоопасной зоне без соответствующего сертификата (например, общепромышленного вместо Ex).
- Превышение допустимого тока переключения микровыключателей (обычно до 5 А 250 В AC).
- Затяжка кулачков без учёта направления вращения – повреждение микровыключателя.
- Игнорирование герметизации кабельных вводов – попадание влаги внутрь и отказ.
Рекомендация по заказу: Если требуется контроль положения с высокой точностью (например, для регулирующих клапанов), выбирайте модификации с выходом 4–20 мА (FL-5xx). Для простого сигнала «открыто/закрыто» достаточно FL-2 или FL-3. Для агрессивных сред предпочтительны блоки из нержавеющей стали (LFRB-S...).
Гарантия и обслуживание: Периодически (раз в 6 месяцев) проверяйте герметичность корпуса и состояние кулачков. При срабатывании более 1 млн циклов рекомендуется замена микровыключателей – оригинальные запчасти поставляются под заказ.
