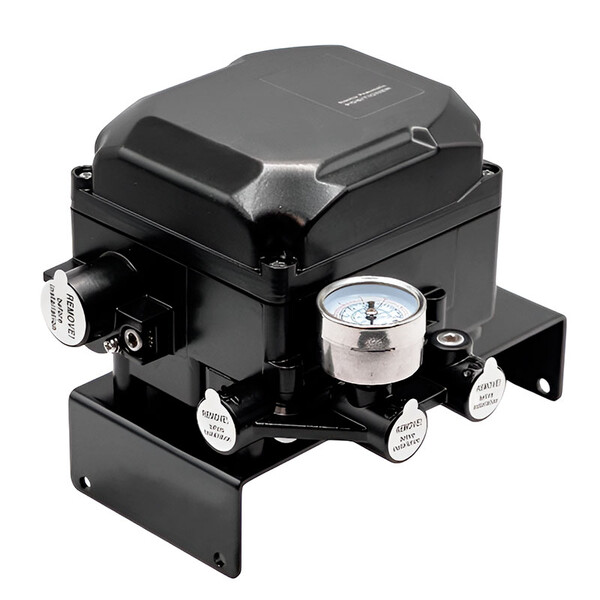

Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N
Задать вопрос в MAX
Кратко о товаре:
Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N — серии CMSCS-1, тип Линейный. Пылевлагозащита: IP66. Присоединение: R1/4. Материал корпуса: Алюминиевое литье под давлением. Ход: 10 - 150 мм. Выходной сигнал: 4-20 мА.
Описание и характеристики
Детальное описание:
Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N серии CMSCS-1 – это электропневматический позиционер от E.MC, предназначенный для точного управления пневматическими приводами типа: Линейный. Устройство работает от аналогового входного сигнала 4-20 мА и обеспечивает высокую стабильность позиционирования. Корпус выполнен из Алюминиевое литье под давлением, степень защиты – IP66, что позволяет эксплуатировать позиционер в промышленных условиях, включая наружную установку.
Позиционер оснащён кронштейном: Рычаг для клапана с ходом 10-40 мм. Подключение сжатого воздуха – R1/4, диапазон хода – 10 - 150 мм. Тип взрывозащиты – 1Ex ia IIC T5/T6 Gb X, что допускает установку во взрывоопасных зонах. Монтажное положение – Любое.
Преимущества позиционера Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N
- Высокая точность и стабильность – линейность ±1,0 %, чувствительность ±0,2 %, гистерезис ±1,0 % полной шкалы.
- Энергоэффективность – потребление воздуха менее 2,5 л/мин при входном давлении 0,14 МПа, пропускная способность более 80 л/мин.
- Простая настройка – регулировка нуля и диапазона, а также чувствительности осуществляется без специального инструмента.
- Надёжность в любых условиях – IP66, виброустойчивая конструкция, наличие перепускного клапана (ручной/автоматический режимы).
- Совместимость с разными приводами – подходит для линейных и четвертьоборотных приводов одно- и двустороннего действия.
Области применения
- автоматизация технологических процессов в химической, нефтегазовой, энергетической отраслях;
- управление запорно-регулирующей арматурой на трубопроводах;
- системы водо- и теплоснабжения, котельные;
- пищевая и фармацевтическая промышленность (при соответствующем исполнении).
Для точного подбора уточняйте тип привода, ход и требования к взрывозащите.
Характеристики на Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N:
- Производитель: E.MC
- Артикул: CMSCS-1-EXIA-1-1-N
- Функция: Электропневматический позиционер E.MC
- Серия позиционера: CMSCS-1
- Тип действия: Линейный
- Кронштейн: Рычаг для клапана с ходом 10-40 мм
- Пылевлагозащита: IP66
- Подключение сжатого воздуха: R1/4
- Ход: 10 - 150 мм
- Выходной сигнал: 4-20 мА
- Тип взрывозащиты: 1Ex ia IIC T5/T6 Gb X
- Материал корпуса: Алюминиевое литье под давлением
- Положение при монтаже: Любое
Документация на: Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N
Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N в формате PDF скачать
Экспертные рекомендации по монтажу и настройке: Электропневматический позиционер E.MC CMSCS-1-EXIA-1-1-N
Выбор модификации: Для линейных приводов выбирайте версии CMSCS‑1‑1... с комплектным рычагом. Для поворотных приводов – CMSCS‑1‑2... (включает монтажный мост и переходной вал). Кронштейн Рычаг для клапана с ходом 10-40 мм уже подобран под тип действия.
Монтаж: Установите позиционер на привод через адаптер по стандарту VDI/VDE 3845 (для поворотных) или через рычаг (для линейных). Положение при монтаже – Любое. Обеспечьте свободный доступ к кабельным вводам и пневмопортам. Степень защиты IP66 требует герметичного подключения кабелей.
Пневматическое подключение: Используйте сжатый воздух по ISO 8573-1:2010 [7:X:4]. Давление питания – 0,14…0,7 МПа. Подсоедините порт SUP (подача воздуха) к источнику, порты OUT1 и OUT2 – к соответствующим полостям привода. Для одностороннего действия используйте заглушку на неиспользуемом порте.
Электрическое подключение: Входной сигнал 4-20 мА подключается на клеммы + и – (импеданс 250 ± 15 Ом). При наличии опции обратной связи 4–20 мА используйте отдельные клеммы. Для взрывозащищённых исполнений (1Ex ia IIC T5/T6 Gb X) строго соблюдайте правила искробезопасных цепей – применяйте барьеры искрозащиты.
Настройка: После монтажа подайте воздух и сигнал 4 мА – установите нулевое положение (закрыто) с помощью винта ZERO. Подайте 20 мА – установите конечное положение (открыто) винтом SPAN. При необходимости отрегулируйте чувствительность. Для проверки используйте ручной переключатель (A/M).
Типичные ошибки: превышение входного давления (>0,7 МПа), загрязнённый воздух (выход из строя пилотного клапана), неправильная полярность сигнала 4–20 мА, игнорирование требований взрывозащиты.
Обслуживание: Ежегодно проверяйте герметичность пневмосоединений, состояние уплотнений и кабельных вводов. При залипании – прочистите пилотный клапан. Фильтр на входе воздуха рекомендуется менять раз в 2 года.
